SATEL INT-TSG 17
R2 можно запрограммировать значение 0. В таком случае резисторы, используемые
в конфигурации 2EOL, должны иметь значение равное половине значения,
запрограммированного для резистора R1 (значение отдельного резистора не может
быть меньше, чем 500 Ω). По умолчанию запрограммированы следующие значения:
R1 = 1,1 кΩ;
R2 = 1,1 кΩ.
Значение резистора для конфигурации EOL, это сумма значений резисторов R1
и R2.
INTEGRA Plus
: параметры оконечных резисторов определяются для зон главной
платы. Автоматически такие же параметры будут запрограммированы и для зон
в клавиатурах, для которых можно запрограммировать значение оконечных
резисторов. В связи с этим закладка «Оконечный резистор» недоступна.
2EOL/NC
Z COM
R1
R2
A
T
3EOL/NC
Z COM
R1
R2
A
T
R3
M

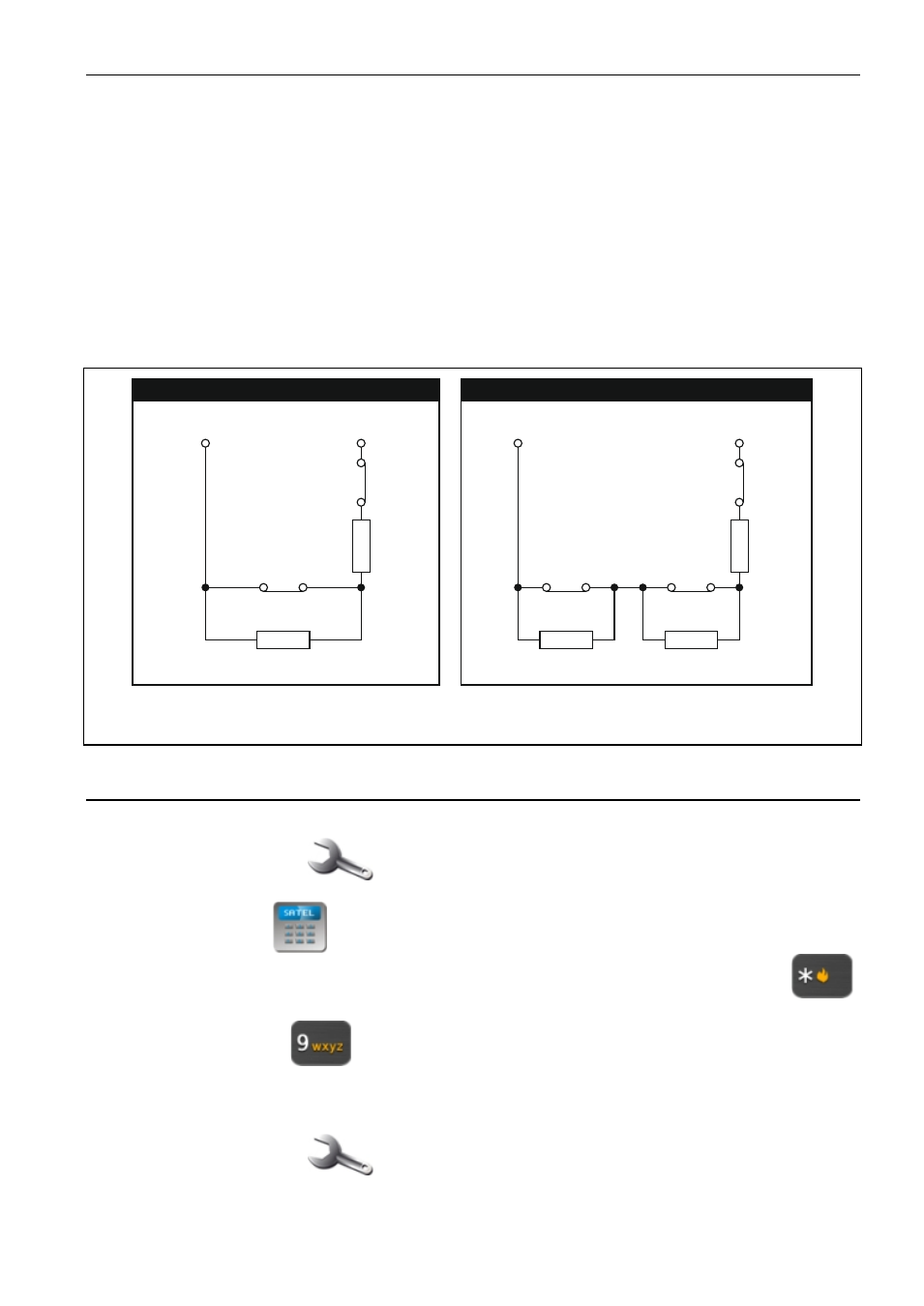

Рис. 10. Нумерация оконечных резисторов (для извещателей «NO» она идентична).
T –
тампер. A – тревога. M – экранирование.
7.
Обновление микропрограммы клавиатуры
1.
Запишите на карту microSD файл с новой версией микропрограммы.
2.
Коснитесь значка на главном экране. Будет отображен экран
«
Расширенные».
3.
Коснитесь значка . Будет отображен терминал.
4.
Введите сервисный пароль (по умолчанию 12345) и коснитесь клавиши
.
Будет отображено меню пользователя.
5.
Коснитесь клавиши . Включится сервисный режим.
6.
Запустите функцию С
ПРЯТАТЬ СЕРВИСНЫЙ РЕЖИМ СЕЙЧАС (
 К
ОФИГУРАЦИЯ
СР
 С
ПРЯТАТЬ
СР
СЕЙЧАС ).
Будет отображена заставка.
7.
Откройте корпус клавиатуры и установите карту microSD в разъем.
8.
Коснитесь значка на главном экране. Будет отображен экран
«
Расширенные».
