ИНТЕРФЕЙС МОНИТОРИНГА
INT-TXM
int-txm_ru 11/09
Интерфейс мониторинга INT-TXM позволяет подключить к приемно-контрольному
прибору (ПКП) INTEGRA или VERSA передатчик для радиомониторинга (формат
ESPRIT).
1.
Описание платы электроники

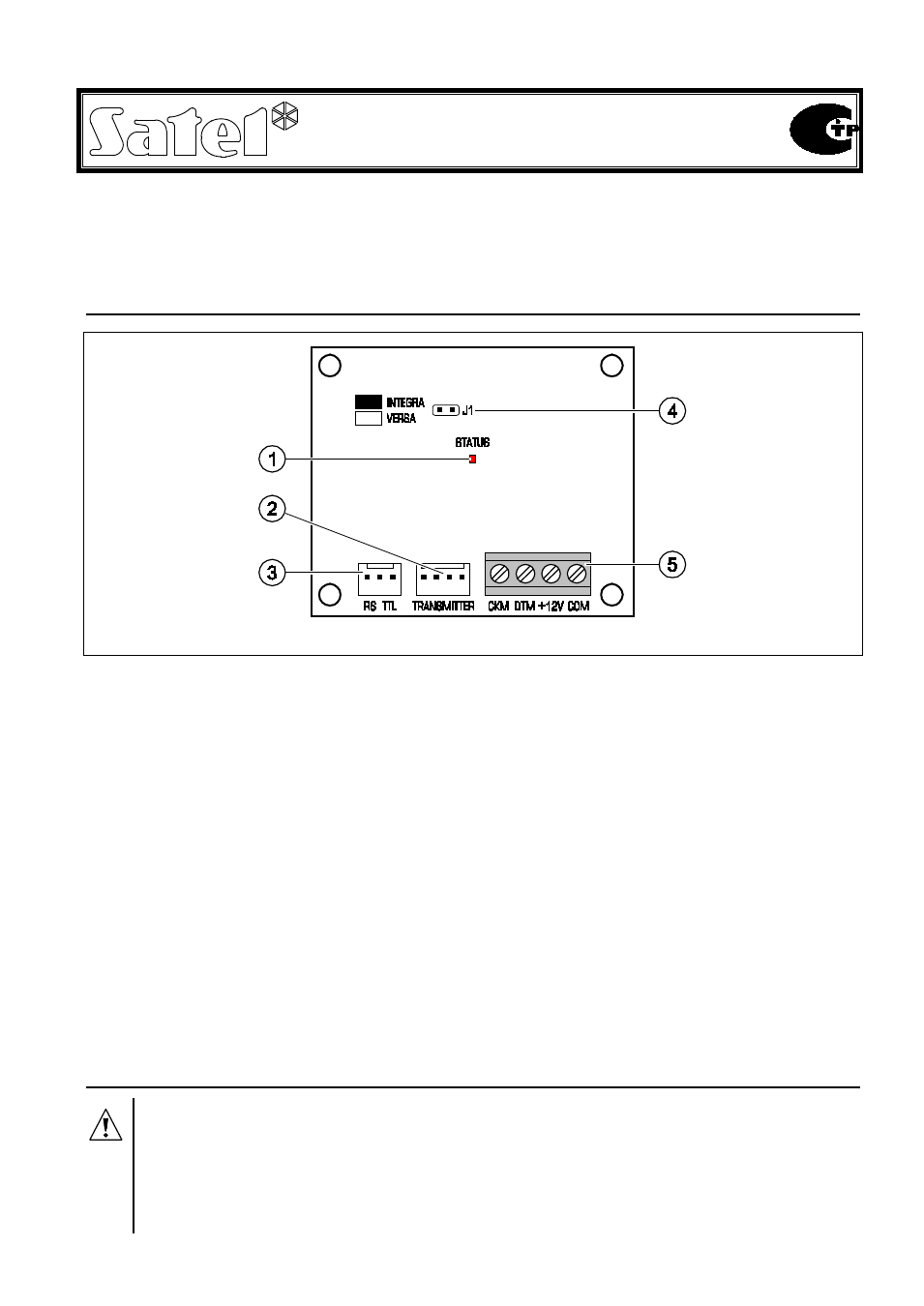

Рис. 1. Вид платы электроники.
Объяснения к рисунку 1:
1 -
светодиод, индицирующий связи с ПКП:
−
светодиод мигает – обмен данными с ПКП;
−
светодиод горит – нет связи с ПКП.
2 -
последовательный порт для подключения передатчика для радиомониторинга.
3 -
порт RS-232 (TTL). Позволяет обновить модуль INT-TXM.
4 -
штырьки для выбора типа ПКП, к которому модуль подключен:
−
штырьки замкнуты – взаимодействие с ПКП INTEGRA;
−
штырьки разомкнуты – взаимодействие с VERSA.
5 -
клеммы:
CKM -
синхронизация данных шины связи;
DTM -
данные шины связи;
+12V -
вход питания модуля (12 В DC ±15%);
COM -
масса (общий 0 В).
2.
Подключение модуля INT-TXM к ПКП
Перед установкой модуля следует выключить питание системы охранной
сигнализации.
К ПКП может быть подключен только один модуль INT-TXM.
Перед подключением модуля следует определить ПКП, с которым модуль
должен работать (штырьки J1).
