Инструкция по эксплуатации Satel INT-RS Plus
Int-rs plus, Описание платы электроники
INT-RS Plus
ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ИНТЕГРАЦИИ СИСТЕМ
int-rs_plus_ru 05/15
Интерфейсный модуль INT-RS Plus предназначен для работы с приемно-
контрольными приборами серии INTEGRA и INTEGRA Plus. Инструкция
распространяется на модуль с печатной платой версии 2.0 и микропрограммой
2.12.
Он поддерживается приборами с микропрограммой версии 1.12 или более
поздней.
Модуль конвертирует данные передаваемые по шине клавиатур в формат для
передачи по интерфейсу RS-232. Модуль может использоваться для:
−
подключения компьютера с установленным ПО GUARDX (аналогично ЖКИ-
клавиатуре),
−
мониторинга событий с помощью специализированных внешних модулей
других производителей,
−
управления ПКП с помощью стороннего ПО, а не только производства SATEL
(возможность интегрирования с другими системами). Это применение
предназначено для фирм, которые занимаются интегрированием объектовых
систем. Для этого необходимо написать собственную программу.
Информация по передаче данных мониторинга и интегрирования с любым
ПО размещена на сайте www.satel.eu, рядом с описанием изделия.
1.
Описание платы электроники

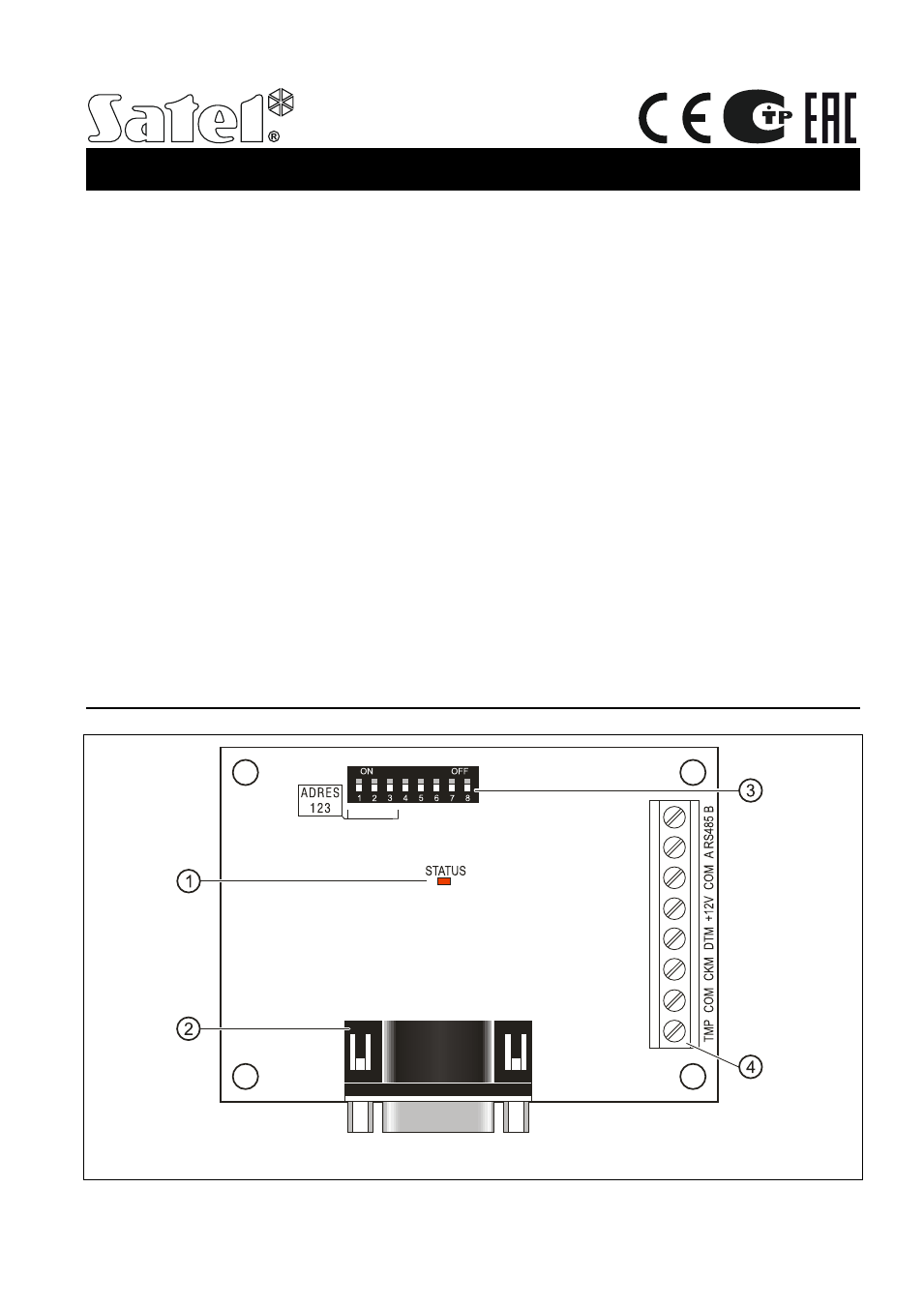

Рис. 1. Вид платы интерфейсного модуля INT-RS Plus.
