Инструкция по эксплуатации Satel CA-64 O-OC
Ca-64 o, Расширитель выходов, Oc/r/roc
-
1 -
РАСШИРИТЕЛЬ ВЫХОДОВ
CA-64 O-
OC/R/ROC
ca64o_ru 06/14
Расширитель CA-64 O-OC (R; ROC) предназначен для сопряжения с прибором-сигнализатором
охранным (централью) CA-64. Устройство позволяет расширить систему сигнализации за счет
обеспечения дополнительных выходов, обладающих функциональными свойствами идентичными
свойствам выходов главной платы централи. Модуль не имеет собственного блока питания.
Расширитель выпускается в трех исполнениях, отличающихся друг от друга типом выходов, т.е.:
CA-64 O-OC
расширитель с 8 выходами типа OC,
CA-64 O-R
расширитель с 8 релейными выходами,
CA-64 O-ROC расширитель с 4 выходами типа OC i 4 релейными выходами.
Каждый выход может программироваться отдельно и для него можно выбрать один из нескольких
десятков видов выходного сигнала.
ОПИСАНИЕ МОДУЛЯ
Рис. № 1.

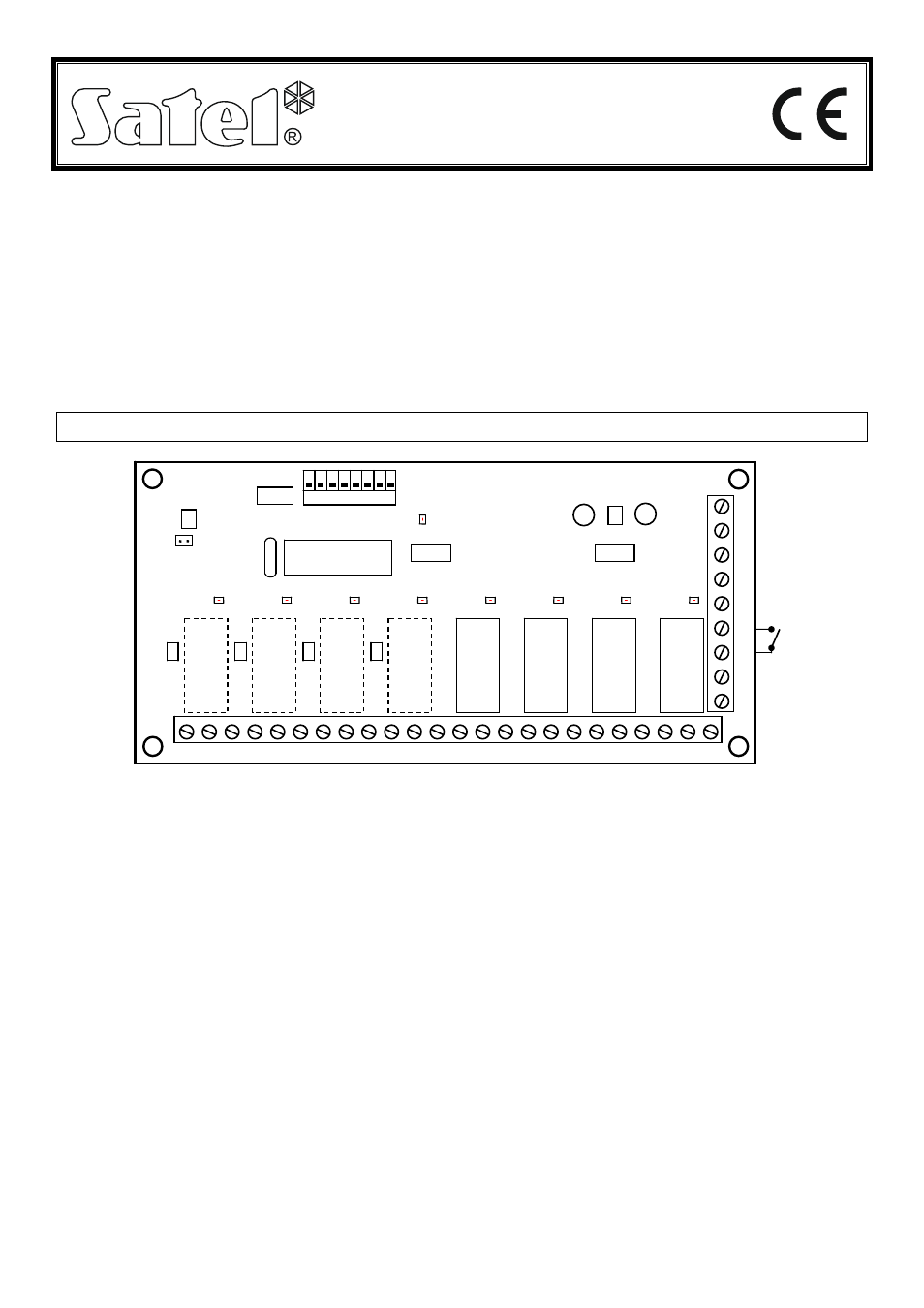

Общий вид платы расширителя в исполнении „ROC” (4 выхода типа OC плюс 4 релейных выхода)
ЗАЖИМЫ РАСШИРИТЕЛЯ :
C1 do C8 -
выход типа OC или общий зажим реле
NC1 do NC8 -
зажим реле
NO1 do NO8 -
зажим реле
AUX
- выход напряжения питания
COM -
масса
TMP -
вход антисаботажной цепи расширителя (NC)
CLK, DTA
- шина расширителей
+12V -
вход/выход напряжения питания
Расположенный на плате блок переключателей предназначен для определения индивиду-
ального адреса расширителя. К одной шине можно подключить до 32 модулей различных типов.
В системе может работать 6 расширителей выходов (общее - максимальное - количество
выходов - 64).
На плате имеется 9 светодиодов LED:
D1-D8 восемь светодиодов, расположенных поблизости реле (или мест их установки) и инди-
цирующих состояние отдельных выходов расширителя;
D9
один светодиод, расположенный рядом с адресными переключателями и сигнализи-
рующий сеанс связи централи и расширителем. При нормальной работе модуля
светодиод мигает с переменной частотой.
CA-64 O
1 2 3 4 5 6 7 8
C1 NC1 NO1 C2 NC2 NO2 C3 NC3 NO3 C4 NC4 NO4 C5 NC5 NO5 C6 NC6 NO6 C7 NC7 NO7 C8 NC8 NO8
RESET
AUX AUX COM TM
P COM CLK DTA+12V+12V
АНТИ
САБОТАЖН
ЫЙ
КОН
ТА
КТ
КОР
П
УС
А
РАСШ
И
РИТЕЛЯ
D1
D9
D2 D8
D7
D6
D5
D4
D3
ON
