Беспроводная система с двухсторонней связью ABAX
ACU-100 4
1.
В
ВЕДЕНИЕ
Контроллер ACU-100 обеспечивает связь между любым приемно-контрольным
прибором (ПКП) и беспроводными устройствами системы ABAX. Он позволяет
расширить возможности проводной системы безопасности путем добавления
беспроводных устройств. В системе ABAX используется двусторонняя связь между
устройствами. Прием всех, отправляемых устройствами, сообщений подтверждается,
гарантируя поступление информации в контроллер, и позволяет в режиме реального
времени контролировать состояние устройств в системе. Конфигурация параметров
и тестирование беспроводных устройств осуществляются по радио, без необходимости
демонтажа их корпусов. Кодированная связь между устройствами происходит в полосе
частот 868,0 МГц – 868,6 МГц.
2.
О
ПИСАНИЕ КОНТРОЛЛЕРА БЕСПРОВОДНОЙ СИСТЕМЫ ACU-100
Контроллер ACU-100 координирует и наблюдает за работой до 48 беспроводных
устройств. Состояние устройств сигнализируется на выходах типа OC «открытый
коллектор». Соответствующая информация может отправляться и на ПКП
по коммуникационной шине.
Программирование установок контроллера и рабочих параметров беспроводных
устройств осуществляется с помощью ЖКИ-клавиатуры или компьютера.
2.1
П
ЛАТА ЭЛЕКТРОНИКИ

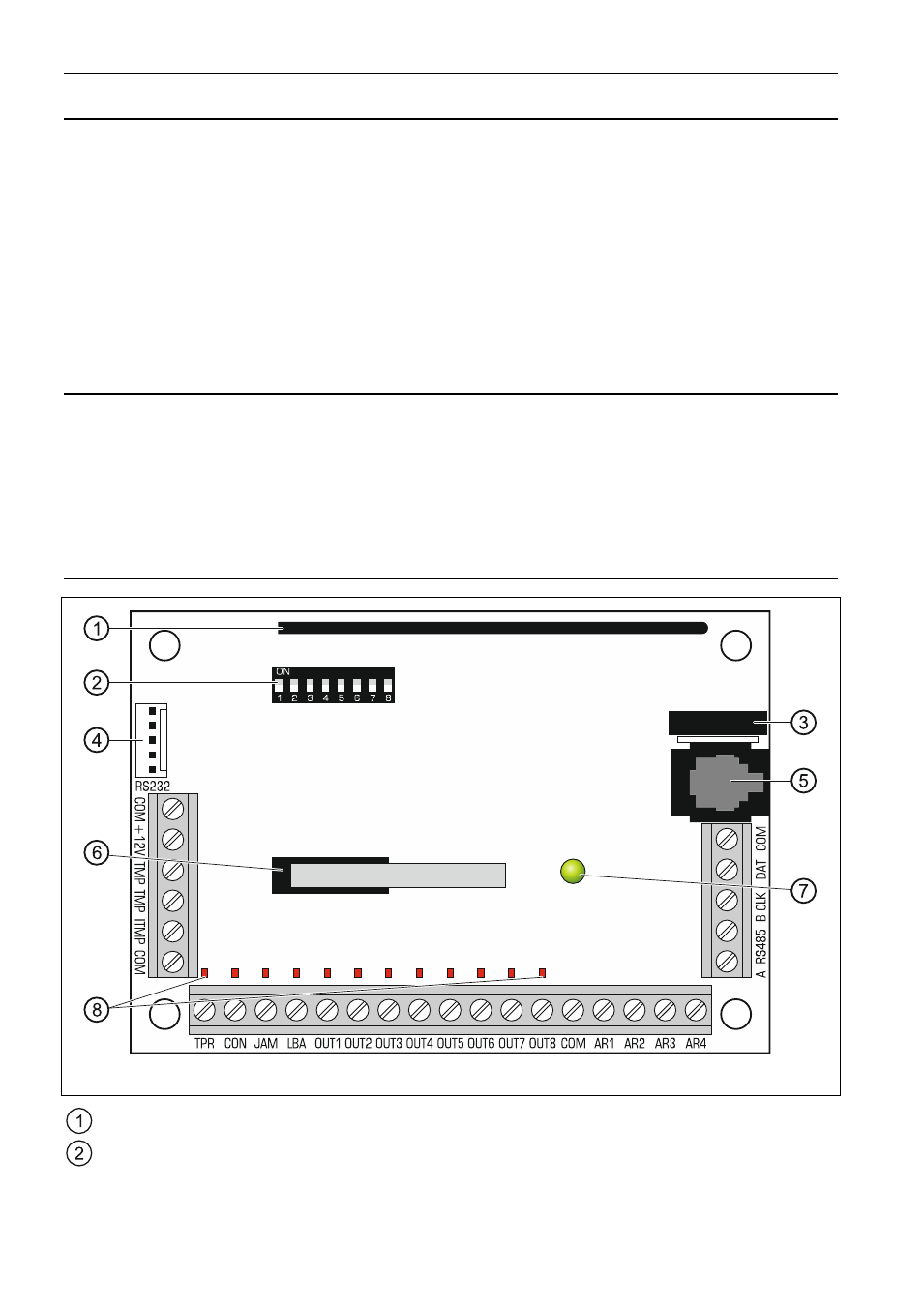

Рис. 1. Схема платы электроники контроллера ACU-100 (версия 4.00).
антенна.
DIP-
переключатели для установки индивидуального адреса устройства
и конфигурации некоторых рабочих параметров контроллера (см Ф
УНКЦИИ
DIP- ПЕРЕКЛЮЧАТЕЛЕЙ ).
