INT-IORS
SATEL
NC
- клемма нормально замкнута на общую клемму релейного выхода. В активном
состоянии она размыкается.
Каждому выходу присвоены два светодиода LED, отображающие состояние реле:
− зеленый светодиод – реле активно
− красный светодиод – реле неактивно
Светодиод, обозначенный символом
, показывает состояние связи с ПКП:
− светодиод мигает – обмен данными с ПКП;
− светодиод включен – нет связи между модулем и ПКП (поврежден соединительный кабель,
модуль еще не идентифицирован или в ПКП запущена программа СТАРТЕР).
1. DIP-переключатели
DIP-переключатели от 1 до 5 используются для установки адреса. Адрес модуля должен
отличаться от адресов остальных модулей, подключенных к шине модулей расширения в ПКП.
Для того чтобы определить адрес модуля, сложите значения, установленные на отдельных
переключателях, согласно Таблице 1.
Номер переключателя
1
2
3
4
5
Численное значение
(для переключателя в верхнем положении)
1
2
4
8
16
Таблица 1.
Пять переключателей позволяют установить адреса 32 модулям (значения с 0 по 31). Адреса
модулей, подключенных к одной шине не могут повторяться, зато очередность адресации
произвольная. Рекомендуется всем модулям, подключенным к одной шине, назначать
очередные адреса, начиная с нуля. Это позволит избежать проблем при расширении системы.

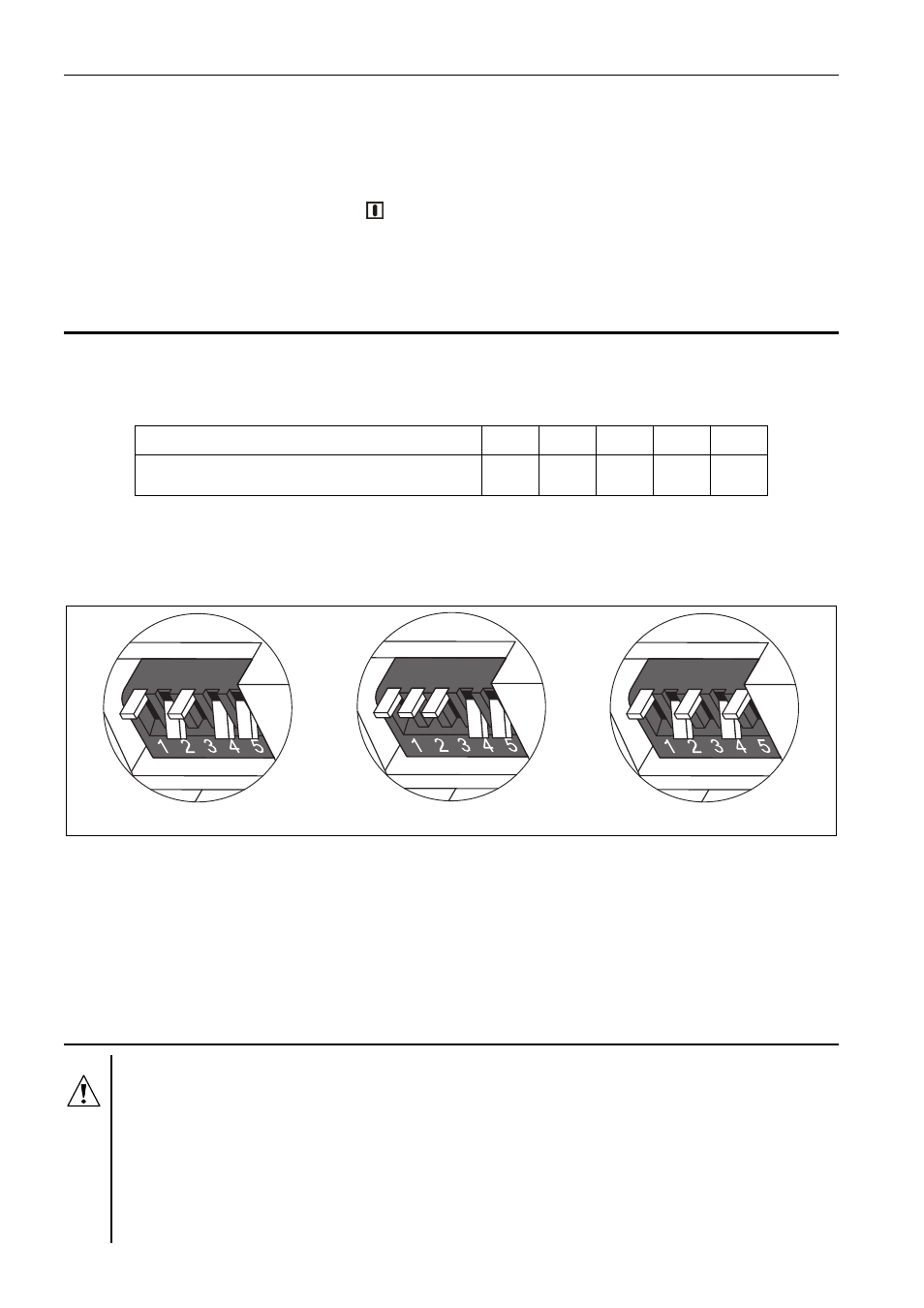

Рис. 2. Примеры адресации. Слева направо: адреса 5, 7 и 21.
От установки переключателя 6 зависит, которые ПКП и каким образом будут
идентифицировать модуль расширения. Установка переключателя и, следовательно,
способ идентификации модуля расширения в системе, не имеют влияния на функциональность
устройства. Если переключатель 6 установлен в нижнее положение, устройство будет работать
только с ПКП серии INTEGRA с микропрограммой версии 1.05 или более поздней. Если
переключатель 6 установлен в верхнее положение, модуль расширения может работать как
с ПКП CA-64, так и INTEGRA с программой любой версии. В таком случае INT-IORS будет
опознан ПКП как CA-64 PP, а INT-ORS как CA-64 O.
2. Установка
Установка
и
монтаж
модуля
расширения
должен
выполняться
только
персоналом, обладающим требуемой квалификацией для работы с напряжением
220 В AC.
Модуль может питаться напряжением постоянного тока +12 В (15%).
Перед началом подключения модуля отключите питание системы безопасности.
Предварительно обесточьте цепи 220 В, подключаемые к модулю.
Избегайте укладки сигнальных кабелей параллельно и в непосредственной
близости с силовыми кабелями.
