SATEL
INTEGRA Plus
19
Рольставни 2EOL – этот тип шлейфа аналогичен типу 2EOL/NC, но предназначен для
подключения извещателей движения рольставни.
Вибрационные 2EOL – этот тип шлейфа аналогичен типу 2EOL/NC, но предназначен
для подключения вибрационных извещателей.
3EOL/NC –
этот тип шлейфа рекомендуется использовать в случае подключения
извещателей, оборудованных тревожным выходом NC, тамперным выходом
и выходом антимаскирования. Вход различает 4 состояния: нормальное, тревога,
саботаж (тампер) и экранирование извещателя.
3EOL/NO –
этот тип шлейфа аналогичен типу 3EOL/NC, но предназначен для
извещателей с тревожным выходом NO.
NC
Z
COM
A
NO
Z
COM
A
EOL/NC
R
Z
COM
A
EOL/NO
R
Z
COM
A
2EOL/NC
R1
R2
Z
COM
A
T
2EOL/NO
R1
R2
Z
COM
A
T
3EOL/NC
R1
R2
Z
COM
A
T
R3
M
3EOL/NO
R1
R2
Z
COM
A
T
R3
M

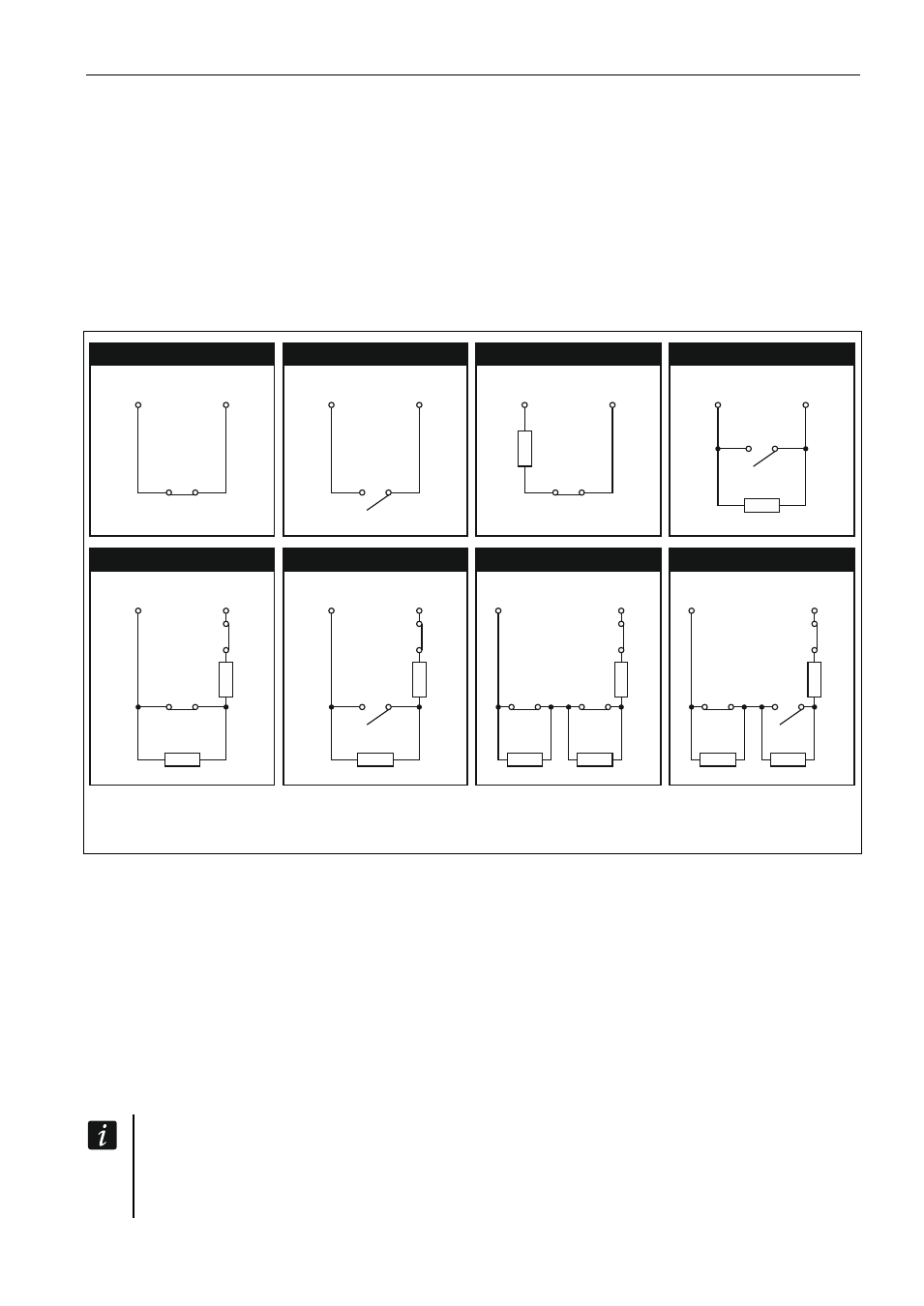

Рис. 8. Способы подключения извещателей. Выходы извещателя обозначены буквами:
A -
тревожные, T – тампер, M – антимаскирование. R=R1+R2.
5.7.1
Оконечные резисторы
Значение оконечных резисторов R1, R2 и R3 программируется в пределе от 500 Ом до
15
кОм (сумма запрограммированных значений не может превысить 15 кОм –
см.
РУКОВОДСТВО ПО
НАСТРОЙКЕ
).
По умолчанию запрограммированы следующие
значения:
R1 = 1,1
кОм;
R2 = 1,1
кОм;
R3 = 2,2
кОм.
Согласно заводским установкам в случае шлейфа EOL для замыкания шлейфа
следует использовать резистор 2,2 кОм, в случае шлейфа 2EOL – 2 резистора 1,1 кОм.
Если в клавиатуре или в модуле расширения значение резисторов не
программируется, то в случае шлейфа EOL для замыкания цепи следует
использовать резисторы 2,2 кОм, а в случае шлейфа 2EOL – резисторы
1,1
кОм.
