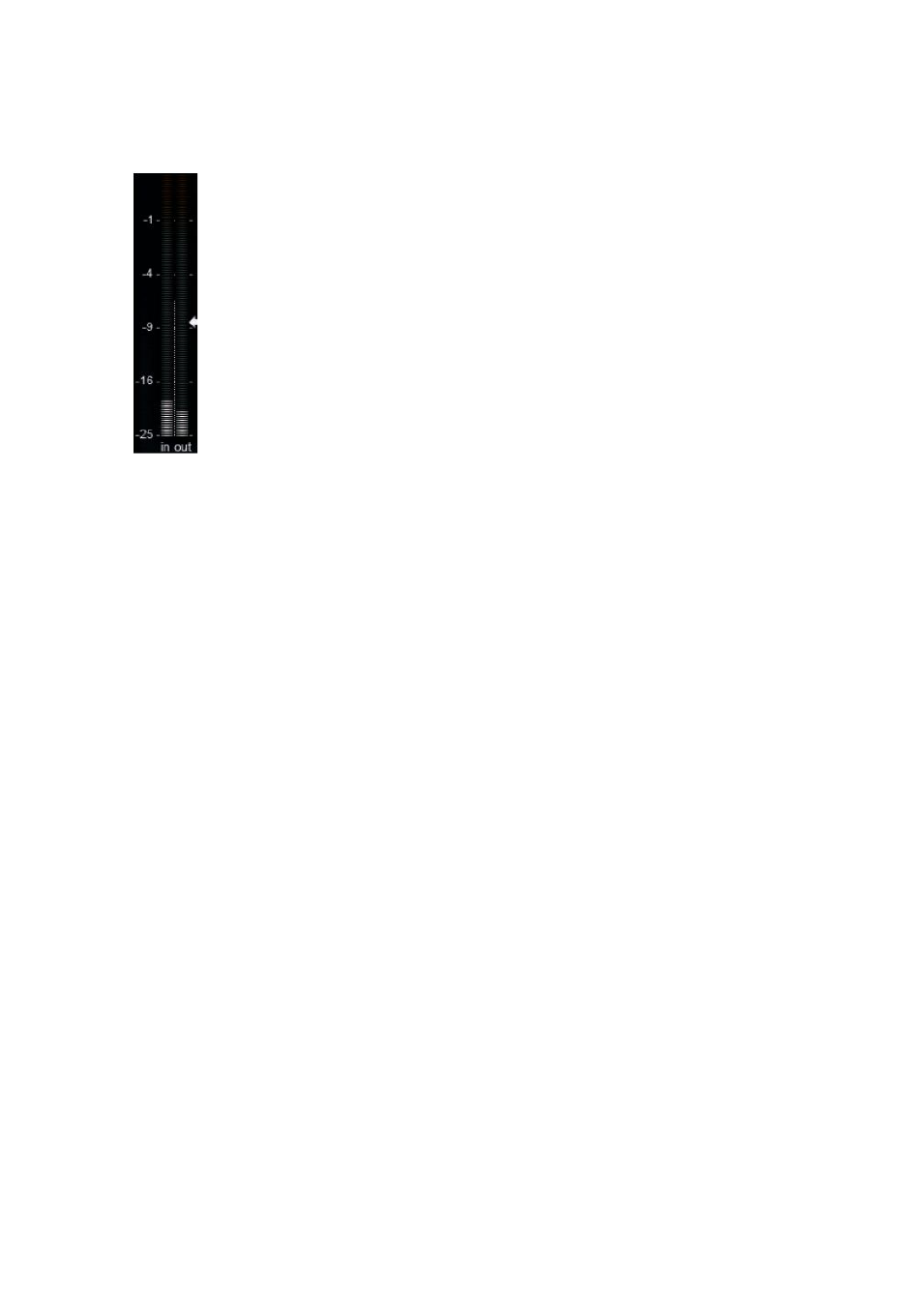

8.3.7 Индикаторы уровня входного Input, выходного Output и Sidechain сигнала
Индикаторы в секциях и слайдер Threshold
Эти индикаторы показывают вам уровень сигнала, проходящего через данную
секцию и «возвращающегося» обратно в стерео на стадии усиления M/S
Summing Amp.
Индикатор входного сигнала может регулироваться / попадать под влияние
установок регулятора входного усиления в Master секции, регулятора усиления
Master Gain Boost и отдельных регуляторов усиления Gain Boost в секциях.
На индикаторе выходного уровня сигнала будет отражаться значение регулятора
Threshold в Master секции, а также значения Threshold на отдельных секциях и
настройки функции XL.
Если активировать функцию Sidechain в любой секции, то на дисплее начнет отображаться
третий индикатор – Sidechain измеритель. Этот индикатор является копией отдельного
индикатора в секции Sidechain Mix и отображает уровень Sidechain сигнала. Используйте
данный индикатор для регулировки порога Threshold, если Sidechain активен, т.к. этот
сигнал может радикально отличаться от внутренних аудио уровней выбранной сеции.
Например, когда вы используете в качестве sidechain аудио сигнал средней частоты,
чтобы лимитировать Side секцию, то уровень сигнала секции Side будет намного ниже,
чем сигнал на средних частотах.
Индикаторами Sidechain являются узкие столбцы, появляющиеся между столбцами,
отображающими уровень на входе и выходе в каждой секции.
 Т.к. процессор XL стоит в цепи после лимитера в каждой секции, индикатор сигнала
на выходе может показывать значения, превышающие пороговый уровень
Threshold. Слайдер Threshold устанавливает уровень, на котором будут срезаться
пиковые значения сигнала, но при использовании функции XL лимитированный
сигнал отдельной секции может превышать пороговую отметку. Это нормальный
процесс, предусмотренный нами намеренно.
 Любые всплески сигнала, минующие лимитер на отдельных секциях, в любом
случае будут срезаны 4-м пиковым лимитером на выходе.
