0vu ref, Soft clip, Input / output – Инструкция по эксплуатации U-He Satin
Страница 11: Vu измеритель, Mode
RMS
Эта функция влияет на отображение выходного уровня VU измерителем. Когда RMS
отключается, VU измеритель следует традиционной "баллистике", означающей время
интеграции в 300 мс - хороший компромисс для контроля колебаний человеческого голоса, а
также большинства музыкальных инструментов. Включение функции RMS заставляет VU
измеритель реагировать на энергию сигнала более устойчиво с более длительным пери-
одом интеграции для лучшего отображения предполагаемой воспринимаемой громкости.
0VU Ref
Наличие стандартного референса при контроле средних (RMS) уровней проекта очень
важно. Например, если Ваш проект находится на -18 дБ полной шкалы, то было бы лучше,
установить здесь значение -18.00. Стрелки VU измерителя будут смещены на -18 дБ, так
что, например, -20 дБ будет выглядеть как -2 дБ.
Soft Clip
При активации кнопки, выходные уровни приближающиеся к 0 дБ полной шкалы мягко
ограничиваются с использованием очень гладкого алгоритма, подобного ламповому Class-
AB или FET каскаду усиления, который постепенно изменяет сигнал от чистого до клиппиро-
ваного. Отключение кнопки позволяет обработать случайные пики дальше в цепи среды све-
дения (пики только визуально фиксируются, но не обрабатываются).
Input / Output
Управляют входным и выходным уровнями сигнала. Они столь велики, так как действитель-
но являются наиболее важными элементами управления в Satin: Используйте их мудро,
юный Скайуокер...
VU
измеритель
VU
измерители часто воспринимаются как "украшения" звукового оборудования, от самых
дорогих профессиональных приборов, где они на самом деле имеют смысл, до дешевых
потребительских устройств, в которые они включены более по эстетическим причинам, чем
для обеспечения точного контроля.

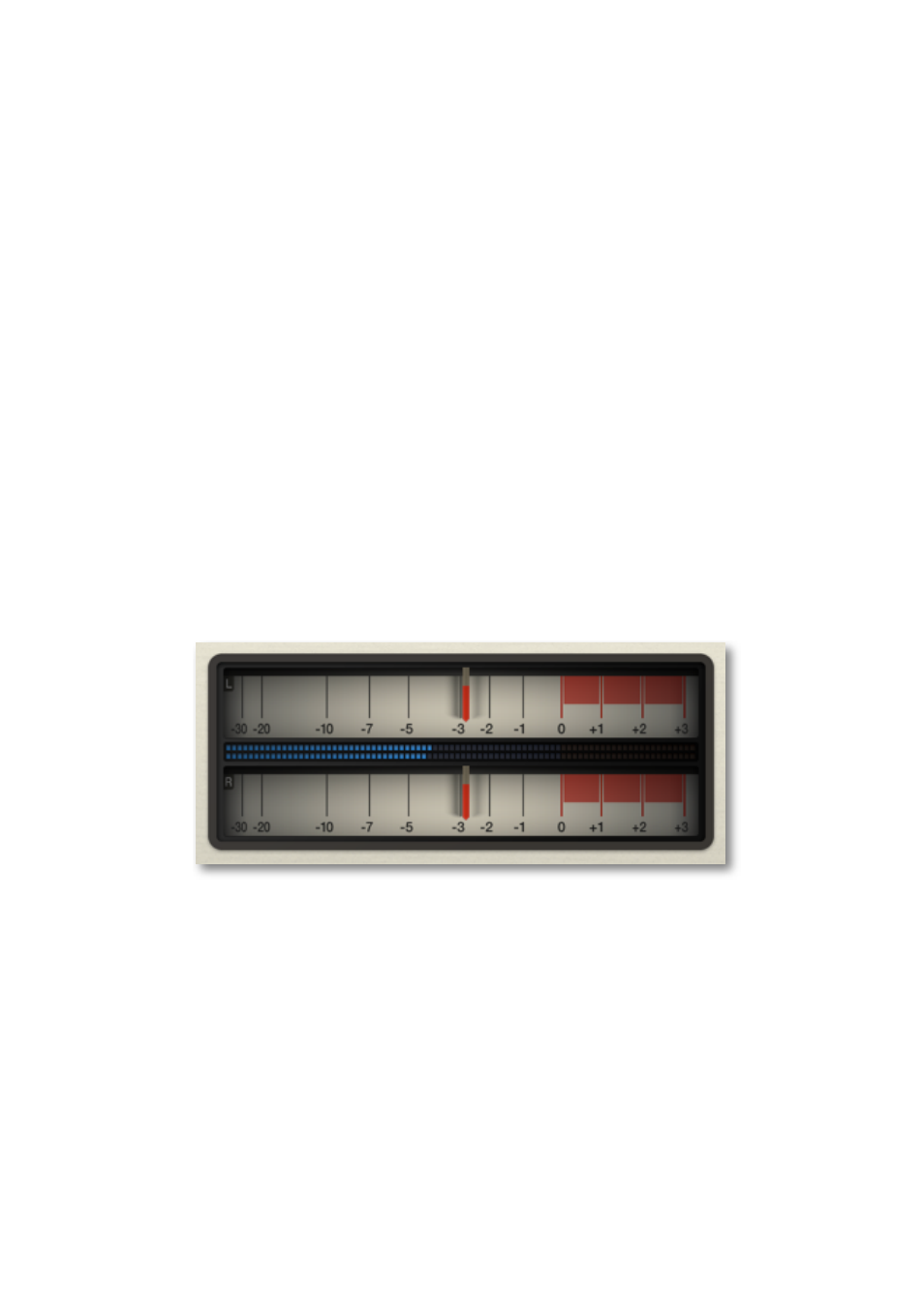

Стерео VU (красные стрелки) и пиковый измеритель (голубые индикаторы)
Изначально разработанный около 1940 года для телефонных компаний, стандарт VU вскоре
был принят индустрией вещания. VU измерители имеют относительно медленный отклик,
который идеально подходит для измерения среднего уровня. Традиционно, пользователи
должны были стремиться к 0 VU, когда это возможно.
Примечание: VU измеритель Satin совместимый со стандартом AES-17, т.е. он откалиброван
с помощью синусоиды (а не прямоугольника) и, следовательно, отображает синусоиду 0 дБ
полной шкалы как 0 VU - не-AES-17 измеритель показывает значение на 3 дБ меньше.
Пиковый измеритель: центральная полоса является пиковым измерителем с более быст-
рой реакцией, чем стрелки VU. Используйте пиковый измеритель для контроля уровней
быстрых транзиентов (например, ударных).
Mode
Этот переключатель позволяет выбрать режим работы Satin - Studio, Delay или Flange – опи-
сан в следующей главе.
ВЕРХНЯЯ ПАНЕЛЬ
содержание введение | studio delay flange | service советы графики словарь
!
11
