43

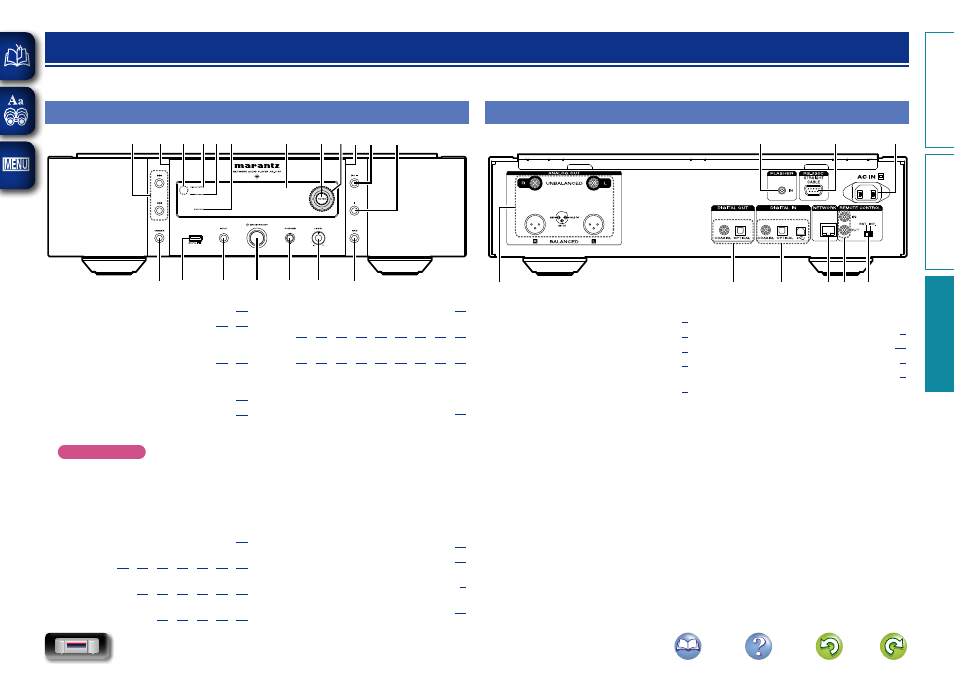

Названия компонентов и функций
Информация о кнопках, не приведенная в данном разделе, указана на страницах в скобках
( ).
Передняя панель
q w e r t y u
i o Q0 Q1 Q2 Q6 Q7 Q3 Q5 Q4 Q8 Q0
q Кнопка DIMMER ································ ( 22 )
w USB-порт ····································· ( 30 , 32 )
Используется для подключения iPod или
запоминающих USB-устройств.
e Кнопка INPUT ····························· ( 21 , 54 )
Выбор источника входа.
r Переключатель управления питанием
(X ON/STANDBY) ····························· ( 21 )
t Штекер наушников (PHONES) ········ ( 22 )
Используется для подключения
наушников.
ПРИМЕЧАНИЕ
Чтобы предотвратить ухудшение слуха,
не следует слишком высоко поднимать
уровень громкости при использовании
головных телефонов.
y Головка управления уровнем
громкости наушников
(LEVEL) ················································ ( 22 )
u Кнопка информации (INFO)
··················· ( 23 , 25 , 27 , 28 , 31 , 33 , 35 )
i Кнопка остановки (2)
·························· ( 23 , 25 , 27 , 28 , 30 , 33 )
o Кнопка воспроизведения/паузы
(1/3) ······················· ( 27 , 28 , 30 , 32 , 41 )
Q0 Лампа подсветки ······························ ( 22 )
Q1 Кнопки курсора (uio p)
····· ( 11 , 12 , 15 , 18 , 23 , 29 , 30 , 32 , 40 )
Q2 Кнопка ENTER
····· ( 11 , 12 , 15 , 18 , 23 , 29 , 30 , 32 , 40 )
Q3 Дисплей
На дисплее отображается состояние
воспроизведения, настройки и т. д.
Q4 Индикатор STANDBY ······················· ( 21 )
Включает или выключает питание
данного устройства (режим ожидания).
Цвет индикатора STANDBY изменяется,
как показано ниже, в соответствии с
состоянием устройства.
• Питание включено: Off
• Режим ожидания: Красный
• “Network Control” – “On”: Оранжевый
• Режим ожидания с зарядкой iPod:
Оранжевый
Q5 Индикатор выключения цифрового
выхода (DIGI. OUT OFF) ··················· ( 18 )
Q6 Индикатор DISPLAY OFF ·················· ( 22 )
Q7 Датчик дистанционного управления
······························································· ( 4 )
Q8 Кнопки быстрого перехода/поиска
(8, 9) ·········································· ( 29 )
Задняя панель
q w e t y r
u i o
q Разъемы ANALOG OUT
(UNBALANCED/BALANCED) ·············· ( 6 )
w Разъемы DIGITAL OUT ······················· ( 7 )
e Разъемы DIGITAL IN ··························· ( 7 )
r Разъемы NETWORK ···························· ( 8 )
t Разъемы REMOTE CONTROL
(IN/OUT) ··············································· ( 9 )
y Переключатель внешнего/
внутреннего источника
(EXT./INT.) ············································ ( 9 )
u Вход AC (AC IN) ································· ( 10 )
i Разъем RS-232C ··································· ( 9 )
o Штекер FLASHER IN (IN) ···················· ( 9 )
Подготовка
Операция
Информация Информация
