9

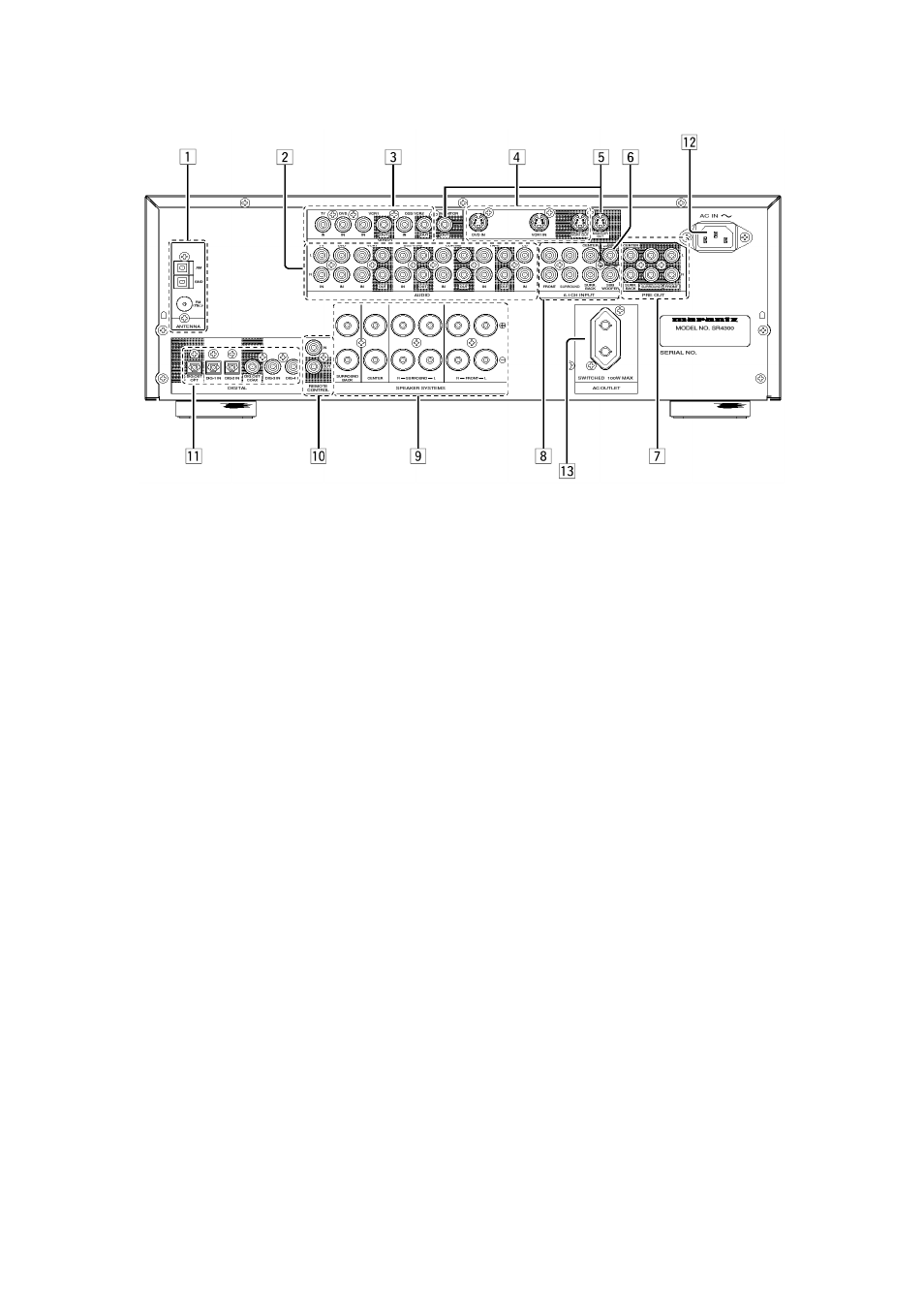

SR4400:
1. Разъем FM антенны (75 Ом) – для подключения коаксиального кабеля внешней
FM антенны или кабеля радиовещательной сети. Разъемы AM и GND для подключения
прилагаемой рамочной антенны. Рамочная антенна обеспечивает хорошее качество приема
в большинстве случаев, определите место для антенны с наилучшим приемом.
2. Аналоговые аудио входы/выходы AUDIO IN/OUT (CD, TAPE, CDR/MD, TV, DVD, VCR1,
DSS/VCR2). Имеются 7 аудио входов (4 из которых связаны с видео входами) и 4 аудио
выхода (2 из которых связаны с видео входами). Эти разъемы типа RCA и обозначены в
соответствии с подключаемыми к ним компонентами.
3. Видео входы/выходы VIDEO IN/OUT (TV, DVD, VCR1, DSS/VCR2). Имеются 4
композитных видео входа и 2 композитных видео выхода. Соедините каждый вход с видео
выходом Вашего видео оборудования, соедините каждый выход с видео входом для записи
REC IN Вашего видео оборудования.
4. AUDIO IN/OUT входы/выходы. Имеются 2 S-Video входа и 1 S-Video выход. Соедините
каждый вход с S-Video выходом Вашего видео оборудования, соедините каждый выход с S-
Video входом для записи REC IN Вашего видео оборудования. Источники S-Video могут
быть просмотрены через выход S-VIDEO, а источники, подключенный к композитному
входу, только через композитный выход.
5. Разъемы MONITOR OUT - имеются два набора разъемов для подключения видео
мониторов, и оба включают композитные и S-Video выходы.
6. Выходной разъем SUB WOOFER – соедините с линейным входом усилителя мощности для
канала сабвуфера или с активным сабвуфером. При использовании двух сабвуферов
используйте коннектор Y-типа.
7. Разъемы PRE OUT (L, R, SL, SR, SB, C)– для подключения к внешнему усилителю
мощности.
8. Разъемы 6.1CH INPUT – для подключения к выходу DVD аудио проигрывателя, SACD
проигрывателя или другого компонента с многоканальным выходом для воспроизведения
5.1 и 6.1 канального звука.
9. Выходные разъемы для подключения акустической системы – 6 разъемов: Front Left/Right –
для подключения фронтальных правого и левого громкоговорителей, Center - для
подключения центрального громкоговорителя, Surr Left/Right – для подключения
пространственных (тыловых) правого и левого громкоговорителей, Surr Back – для
подключения центрального тылового громкоговорителя
10. Разъемы REMOTE CONT.IN/OUT – для соединения с компонентами Marantz,
оборудованными разъемам дистанционного управления RC-5.
11. Цифровые входы DIGITAL INPUT 1-4 / выходы OUTPUT (оптический и коаксиальный).
Ресивер оборудован 2 цифровыми коаксиальными и 2 оптическими входами. Соедините
каждый вход с цифровым выходом Вашего оборудования (CD, LD, DVD). Цифровые
выходы предназначены для соединения с MD, CD рекордером или DAT декой.
