50
Дистанционное управление
проигрывателем дисков Blu-Ray
Marantz с помощью приложения
Marantz Remote App
Современными моделями проигрывателей дисков Blu-Ray Marantz
также можно управлять посредством сетевого аудиоресивера с
помощью приложения Marantz Remote App. Убедитесь, что система
ресивера REMOTE CONTROL и проигрыватель дисков Blu-Ray
настроены в соответствии с рекомендациями, приведенными на
рисунках выше.

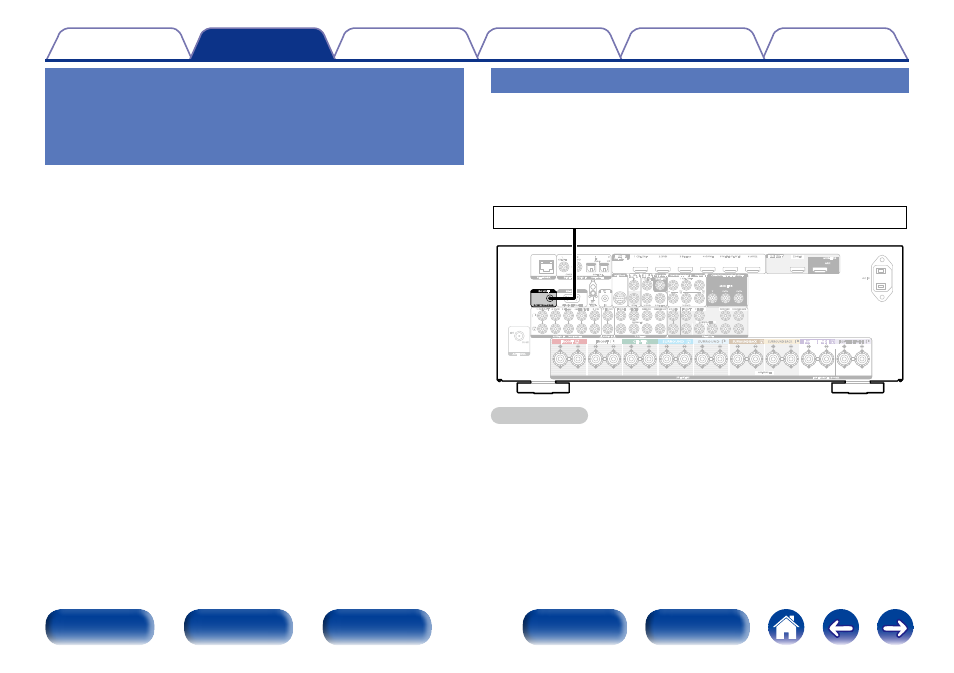

Разъем DC OUT
При подключении устройства, оснащенного разъемами DC IN,
включением/выключением в режим ожидания подключенного
устройства можно управлять посредством выполнения связанных
операций на данном устройстве.
Выходной электрический сигнал с разъема DC OUT составляет не
более 12 В/150 мА при постоянном токе.
FRONT
SUBWOOFER
SURROUND
SURROUND BACK
CENTER
1 CBL/SAT
2 DVD 3 Blu-ray
4 MEDIA PLAYER
5 CD
PHONO
COAXIAL
OPTICAL
CBL/SAT
1
DVD
2
1
TV
AUDIO
2
CD
1 CBL/SAT
2 DVD
3 Blu-ray
4 GAME
5 MEDIA PLAYER
6 AUX2
STRAIGHT CABLE
IN
MONITOR
PR/
CR
PR/CR
PB/
CB
PB/CB
Y
Y
1 CBL/SAT
3 Blu-ray
1 CBL/SAT
MONITOR
2 DVD
2 DVD
IN
OUT
NETWORK
RS-232C
FLASHER
COMPONENT VIDEO OUT
AUDIO IN
7.1CH IN
PRE OUT
M-XPort
(ASSIGNABLE)
DIGITAL AUDIO IN
(ASSIGNABLE)
(ASSIGNABLE)
AUDIO IN
(ASSIGNABLE)
COMPONENT VIDEO IN
VIDEO OUT
SURROUND
SURROUND
FRONT
FRONT
CENTER
SURROUND BACK
SURROUND BACK
FRONT HEIGHT/WIDE
FRONT HEIGHT/WIDE
SIGNAL
GND
VIDEO IN
REMOTE
CONTROL
ZONE2
MONITOR
ARC
SURROUND
SURROUND BACK
FRONT
CENTER
ZONE2
1 2
SUBWOOFER
SPEAKERS
ASSIGNABLE
HDMI IN
(ASSIGNABLE)
HDMI OUT
AC IN
SURROUND
SURROUND
FRONT
FRONT
CENTER
SURROUND BACK
SURROUND BACK
FRONT HEIGHT/WIDE
FRONT HEIGHT/WIDE
DC12V 150mA MAX.
DC OUT
FM
(75Ω)
ANTENNA
IMPEDANCE : 6~8Ω
Совместимое с дистанционным включением устройство, 12 В/150 мА
ПРИМЕЧАНИЕ
• Для подключения разъемов DC OUT пользуйтесь монофоническим кабелем с
мини-вилками. Не следует пользоваться стереофоническим кабелем с мини-
вилкой.
• Если допустимый входной сигнал переключения для подсоединенного
устройства превышает 12 В/150 мА при постоянном токе или вход закорочен,
использование разъема DC OUT невозможно. В таком случае выключите
устройство и отсоедините его.
