- В случае, если на транспортном средстве уже установлена радио антенна, то
СиБи антенна должна находиться на уровень выше.
- Существует два вида антенн: отрегулированные, которые используются чаще
всего вместе с хорошей массой (верхняя часть кузова или багажника) и регу-
лируемые антенны, которые не так чувствительны и могут использоваться с
менее значительными массами (см. РЕГУЛИРОВКА КСВ ниже).
- Для врезной антенны очень важно обеспечить плотное соприкосновение антенны
и массы; для этого сотрите немного покрытия кузова в месте фиксации.
- Во время протягивания шнура, убедитесь, что он не слишком зажат или пере-
давлен (риск разрыва цепи и замыкания).
- Включите антенну (разъем В).
в) Антенна фиксированная
- Рекомендуется устанавливать её на открытом пространстве.
Антенны и аксессуары PRESIDENT спроектированы для оптимальной отдачи
каждого радиоаппарата.
а) Убедитесь, что питание 12 В.
б) Найдите (+) и (-) аккумулятора (+ = красный, - = чёрный). В случае, если необ-
ходимо удлинить шнур питания, используйте аналогичный шнур или толще.
в) Нужно подключиться к постоянным разъёмам (+) и (-). Для этого мы Вам ре-
комендуем подключить шнур питания к аккумулятору (подключение к шнуру
авторадио или к другим частям электрической схемы может в отдельных случаях
привести к возникновению помех).
г) Подключите красный провод к (+)
и чёрный к ( -) аккумулятору.
д) Подключите шнур питания к ра-
диостанции.
ВНИМАНИЕ: не заменять за-
водской предохранитель (6 А)
моделью с другими показателями!
4) БАЗОВЫЕ УКАЗАНИЯ, ПРИМЕНЯЕМЫЕ ПЕРЕД ПЕРВЫМ
ИСПОЛЬЗОВАНИЕМ (без нажатия на кнопку микрофона
“push-to-talk”)
а) Подключите микрофон.
б) Проверьте правильность подключения антенны.
в) Включите радиостанцию, повернув ручку (1) по часовой стрелке.
г) Поверните ручку SQUELCH (3) до минимальной позиции.
д) Отрегулируйте ручку VOLUME на тот уровень, который Вам больше всего
подходит.
е) Переключите радиостанцию на канал 20 с помощью кнопок s и t (10) на
микрофоне.
5) РЕГУЛИРОВКА КСВ (Коэффициент стоячей волны)
Регулировка со встроенным КСВ-метром:
Переключите радиостанцию в режим AM или FM с помощью кнопки
MODE (18).
Используя ручку PUSH (6) или кнопки s/t (10), настройте радиостанцию на
середину полосы (мы советуем Вам проверить полученные значения на крайних
частотах, в каждом случае необходимо производить калибровку). Проверьте,
чтобы ручка RF POWER (2) была на позиции максимум.
Нажмите на кнопку INDIC (12) в режиме TX , до тех пор пока “SWR” не появится
на дисплее. Если необходимо, регулируйте Вашу антенну до тех пор, пока
показатель не будет близок к 01.0.
Примечание: Для того чтобы избежать потери и затухания в кабелях соеди-
нения между радио и его комплектующими принадлежностями, PRESIDENT
рекомендует использовать длину кабеля не больше 3 метров.
Ваша радиостанция готова к использованию.

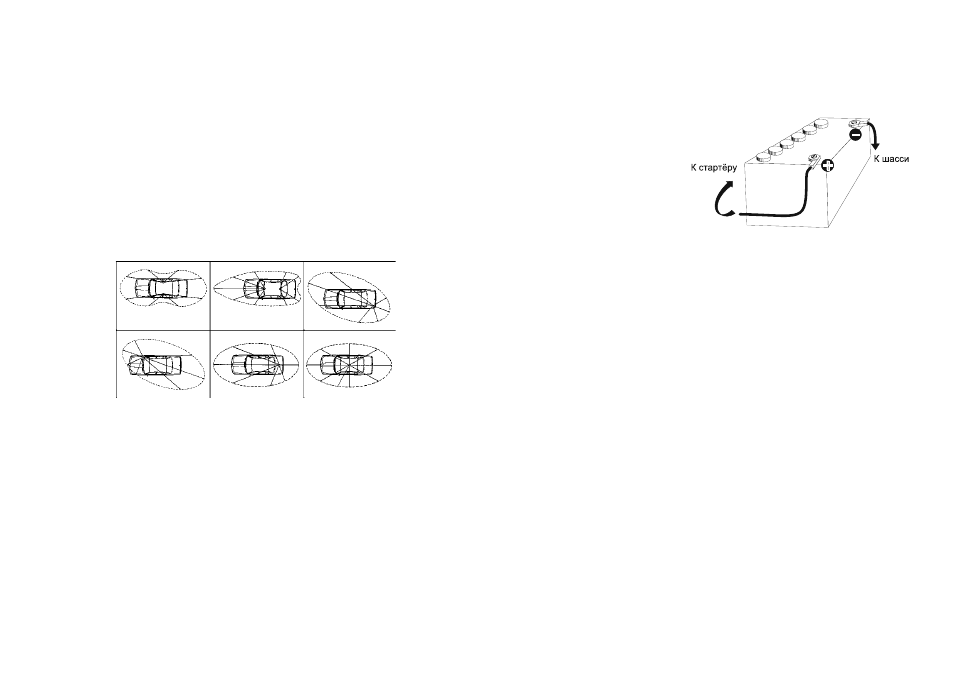

ИСХОДЯЩИЙ РАДИУС ЛУЧЕЙ
3) ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Ваша радиостанция PRESIDENT LINCOLN II ASC оснащена защитой от непра-
вильного подключения питания. Несмотря на это, перед включением, убедитесь
в правильности подсоединения. Напряжение питания Вашей радиостанции – 12
В. ( А). На сегодняшний день, большинство легковых и грузовых автомобилей
работают c общим минусом на массе. Это можно проверить, убедившись, что (-)
аккумулятора подключен к моторному блоку или к шасси. В противном случае,
проконсультируйтесь у Вашего продавца.
ВНИМАНИЕ: Грузовые автомобили имеют обычно два аккумулятора и элек-
трический блок на 24 В. Поэтому нужно добавить преобразователь напряжения
24/12 В (модель PRESIDENT CV 24/12) в электрическую схему. Все следующие
операции по включению должны проводиться без подключения шнура питания
к радиостанции:
