е) Переключите радиостанцию на канал 20 с помощью кнопок UP и DN (4) на
микрофоне.
5) РЕГУЛИРОВКА КСВ (Коэффициент стоячей волны)
ВНИМАНИЕ: Это настройка, которую нужно выполнить при первом использо-
вании радиостанции или при замене антенны. Она должна производиться в
свободном и открытом месте.
* Регулировка с отдельным КСВ-метром (модель PRESIDENT TOS-1)
a) Включение КСВ-метра:
- Подключите КСВ-метр между радиостанцией и антенной, как можно ближе
к радиостанции (используйте для этого шнур длиной максимум 40 см типа
PRESIDENT СА 2С).
б) Настройка КСВ-метра:
- Переключите радиостанцию на 20 канал в FM.
- Переведите тумблер КСВ-метра в позицию FWD (калибровка).
- Нажмите на кнопку микрофона “push-to-talk’’ для перехода в режим передачи.
- С помощью ручки калибровки, переведите стрелку на указатель t.
- Переведите тумблер в позицию REF (чтение показателя КСВ-метра). Показа-
тель, который появится на экране, должен быть близок к 1. В противном случае,
регулируйте Вашу антенну до тех пор, пока показатель не будет близок к 1
(показатель КСВ-метра между 1 и 1,8 допускается).
- Необходимо калибровать КСВ-метр после каждой настройки антенны.
Примечание: Для того чтобы избежать потери и затухания в кабелях соеди-
нения между радио и его комплектующими принадлежностями, PRESIDENT
рекомендует использовать длину кабеля не больше 3 метров.
Сейчас Ваша радиостанция готова к использованию.
Б) ЭКСПЛУАТАЦИЯ
1) ON/OFF - ГРОМКОСТЬ
а) Чтобы включить радиостанцию, поверните ручку (1) по часовой стрелке.
б) Чтобы увеличить громкость, поверните эту же ручку далее по часовой стрелке.
2) ASC (Aиtomatic Squelch Control) / SQUELCH
(Шумоподавитель)
Эта функция позволяет удалить нежелательные помехи при отсутствии общения.
Шумоподавитель не играет роли ни для громкости, ни для мощности передачи
сообщения, но позволяет существенно улучшить качество приема.
а) ASC: ШУМОПОДАВИТЕЛЬ С АВТОМАТИЧЕСКОЙ НАСТРОЙКОЙ
Международный патент, эксклюзивность компании PRESIDENT.
Поверните ручку SQ (2) против часовой стрелки до отметки ASC.
На экране появится символ «ASC». Никакой ручной регулировки при каждом
использовании и постоянная оптимизация между чувствительностью и качеством
приема, когда ASC активный. Его можно отключить, повернув ручку по часовой
стрелке. В этом случае, настройка шумоподавителя становится ручной. Символ
«ASC» исчезает с экрана.
б) РУЧНОЙ ШУМОПОДАВИТЕЛЬ
Поверните ручку SQ шумоподавителя по часовой стрелке, до тех пор, пока весь
внутренний шум не пропадёт. Эту настройку необходимо проводить с большой
точностью так, чтобы находясь в максимальном положении по часовой стрелке,
только самые сильные шумы могли быть слышны.

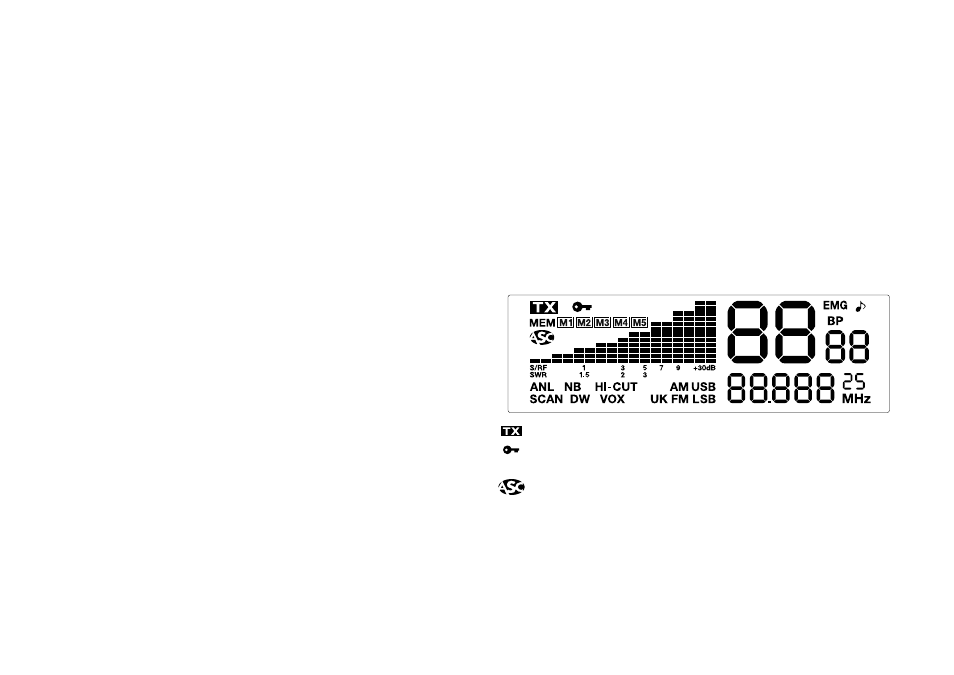

3) ЭКРАН
Он отображает все функции:
Барграф показывает уровень приема, уровень выходящей мощности и показание
КСВ-метра. См. § 14 страница 10.
Показывает передачу
Показывает, что передняя панель заблокирована, кроме тангенты PTT
MEM Действующий канал сохраняется в памяти, номер памяти мигает
Автоматический шумоподавитель активирован
S/RF Барграф показывает прием (RX) и уровень выходящей мощности (TX)
SWR Барграф показывает Коэффициент Стоячей Волны (КСВ)
ANL NB ANL и NB фильтры активированы (NB фильтр активирован только в
режиме FM, USB и LSB)
HI-CUT Фильтр HI-CUT активирован
SCAN Функция Scan активирована
