President JFK II ASC - Инструкция (Страница 8)

8
F
rança
is
б) РУЧНОЙ ШУМОПОДАВИТЕЛЬ
Повернуть ручку шумоподавителя по часовой стрелке до тех пор, пока не исчезнут все
фоновые шумы. Нужно выполнять данную настройку с точностью, т.к. в позиции
«максимум» по часовой стрелке проходят только самые сильные сигналы.
3)
ФУНКЦИЯ
RF GAIN
Настройка чувствительности при приеме. Позиция «максимум» устанавливается в
случае приема сообщения на дальней дистанции. Вы можете уменьшить
RF GAIN во
избежание искажений, когда собеседник находится на близком расстоянии.
Уменьшите коэффициент при приеме в случае, если обмен сообщениями
осуществляется на близком расстоянии с собеседником, не имеющим функции
RF
POWER.
Обычное положение для данной функции – «максимум» по часовой стрелке.
4
)
ФУНКЦИЯ RF POWER
Настройка мощности передачи при модуляции AM и FM. Позволяет уменьшить мощность
в случае передачи сигнала на близком расстоянии с собеседником, не имеющим RF
GAIN.
Обычное положение для данной функции – в позиции максимум по часовой стрелке.
5) ПЕРЕКЛЮЧАТЕЛЬ КАНАЛОВ: Переключатель и клавиши
UP/DN микрофона
Данные кнопки позволяют перейти от одного канала к другому вперед/назад. Звуковой
сигнал “Бип” слышится при каждой смене канала, если функция KEY BP включена («BP»
на дисплее). См. Описание функции BP.
6)

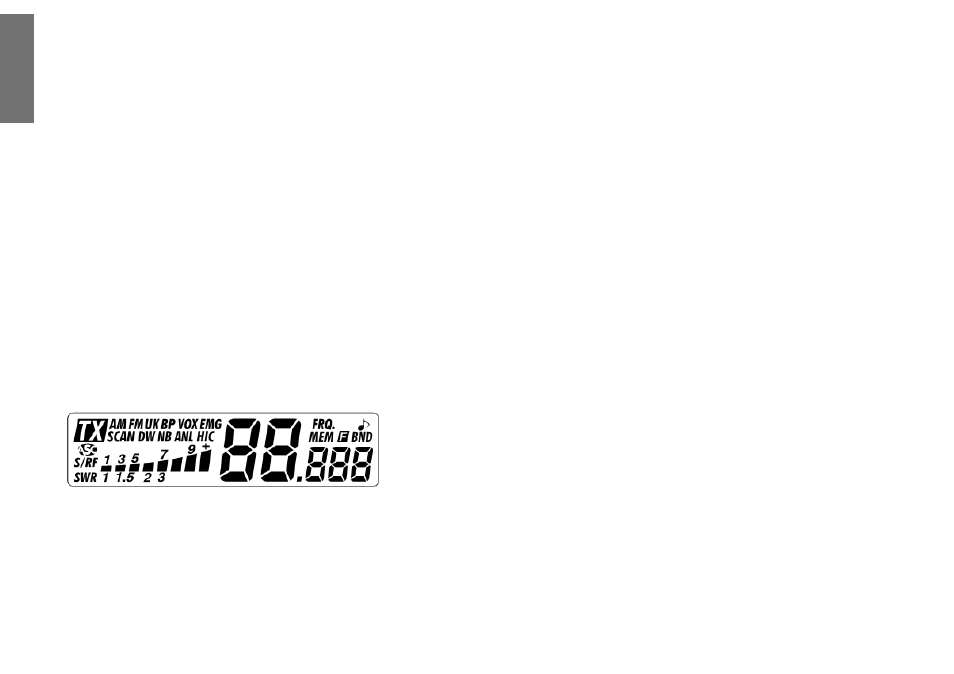

ДИСПЛЕЙ
Отображает несколько функций:
Счетчик отображает уровень приема, выходной мощности и КСВ.
7)
КСВ SWR ~ M5
SWR
Позволяет менять функцию счетчика.
Поочередное нажатие на SWR и S/RF.
SWR :
Отображение на дисплее значения КСВ (шкала от 1 до 3).
S/RF : Отображение мощности передачи и приема сигнала .
M5
См. функцию MEM.
8) CH19/9 ~ FRQ ~ M4
CH 19/9 ( короткое нажатие)
Каналы 19 и 9 выбираются автоматически при нажатии данной клавиши. При
нажатии активируется канал 19, на дисплее высвечивается «EMG», повторное
нажатие включает канал 9, на дисплее остается обозначение «EMG».
Последующее нажатие возвращает на прежний канал, обозначение «EMG»
исчезает с экрана».
См. таблицу ЕВРОПЕЙСКИЕ СТАНДАРТЫ для аварийного канала.
ФУНКЦИЯ FRQ
( долгое нажатие)
Обозначение частоты при передаче и приеме сигнала. Для включения и выключения
функции удерживать клавишу в течение 1 секунды. Когда функция включена, на дисплее
появляется «FRQ.» и вместо канала появляется обозначение частоты.
M4
См. функцию MEM.
9)
ПЕРЕКЛЮЧАТЕЛЬ МОДУЛЯЦИИ AM/FM ~ PA ~ M1
AM/FM ( короткое нажатие)
При помощи данного переключателя можно выбрать модуляцию AM или FM. Тип вашей
модуляции должен соответствовать модуляции собеседника.
Амплитудная модуляция/ AM : Передача сообщений на участке с возвышенностями и препятствием на средней
дистанции (наиболее популярно во Франции).
Частотная модуляция/ FM : Передача сообщений на близком расстоянии на плоском и свободном участке.
ГРОМКОГОВОРИТЕЛЬ PA (Public Address)
( долгое нажатие)
Внешний динамик может быть подключен к радиостанции PRESIDENT JFK II ASC через
разъем, расположенный на передней панели PA.SP (D). Долгое нажатие переводит в
режим Public Address. На дисплее появляется обозначение «PA», сигнал из микрофона
будет направлен в динамик и подвергнут действию уилителя. Держите микрофон на
достаточном расстоянии от динамика во избежание эффекта Ларсена.
Громкость PA регулируется кнопкой MIC GAIN. Уровень громкости отражается на
счетчике.
M1
См. функцию MEM.
10)
Ф У Н К Ц И Я ROGER ~ M2
ROGER ( короткое нажатие)
