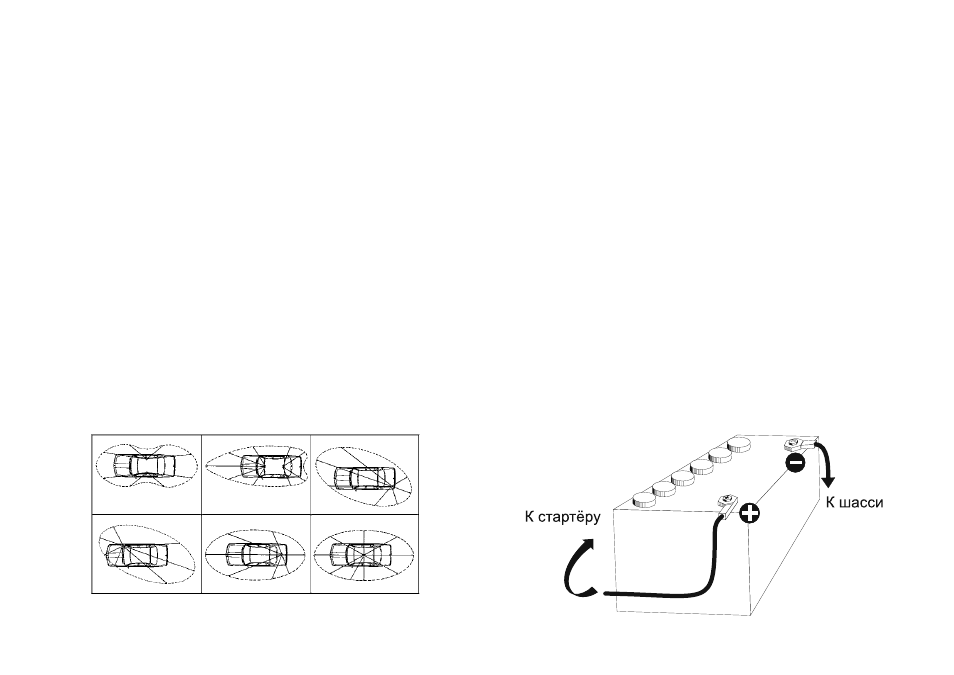

Диаграмма направленности
2) УСТАНОВКА АНТЕННЫ
а) Выбор антенны
- При использовании СиБи важно знать, что чем больше длина антенны, тем больше
ее радиус действия. Ваш продавец сможет помочь Вам в выборе.
б) Антенна автомобильная
- Она должна быть установлена на той части транспортного средства, где расположено
максимальное металлическое покрытие (масса), как можно дальше от лобового и
заднего стекла.
- В случае если на транспортном средстве уже установлена радиотелефонная антенна,
то СиБи антенна должна находиться на уровень выше.
- Существует два вида антенн: отрегулированные и регулируемые.
- Отрегулированные антенны используются чаще всего вместе с хорошей массой
(верхняя часть кузова или багажника).
- Регулируемые антенны не так чувствительны и могут использоваться с менее зна-
чительными массами (см. стр. 8 § 5 Регулировка КСВ).
- Для антенны, которая устанавливается в просверленное отверстие, очень важно
обеспечить плотное соприкосновение антенны и массы; для этого сотрите немного
покрытия кузова на уровне болта и фиксации.
- Во время прокладывания антенного кабеля, убедитесь, что он не слишком зажат и
не передавлен (риск разрыва цепи и замыкания).
- Включите антенну (разъем
В).
в) Антенна фиксированная
- Рекомендуется устанавливать её в незанятом месте. Если установка проводится на
мачте, нужно прикрепить антенну в соответствии с действующим законодательством
(запросить информацию у дистрибьютора).
Антенны и аксессуары PRESIDENT спроектированы для обеспечения оптимальной
работы радиоаппаратуры.
3) ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Ваша радиостанция PRESIDENT THOMAS ASC оснащена защитой от переполюсовки.
Несмотря на это, перед включением, убедитесь в правильности подключения питания.
Напряжение питания Вашей радиостанции – 12 В. (
А). На сегодняшний день, боль-
шинство легковых и грузовых автомобилей работают c общим минусом на массе.
Это можно проверить, убедившись, что (-) аккумулятора подключен к моторному
блоку или к шасси. В противном случае, проконсультируйтесь у Вашего продавца.
ВНИМАНИЕ: Грузовые автомобили имеют обычно два аккумулятора и электрический
блок на 24 В. Поэтому нужно добавить конвертер 24/12 В. (модель PRESIDENT CV
24/12) в электрическую схему. Все следующие операции по включению должны
проводиться без подключения шнура питания к радиостанции:
а) Убедитесь, что питание 12 В.
б) Найдите (+) и (-) аккумулятора (+ = красный, - = чёрный). В случае если нужно уд-
линить шнур питания, используйте аналогичный шнур или толще.
в) Необходимо подключиться к постоянным разъёмам (+) и (-). Для этого мы Вам
рекомендуем подключить шнур питания к аккумулятору (подключение к питанию
магнитолы или к другим частям электрической схемы может в отдельных случаях
способствовать приему сигналов-паразитов).
г) Подключите красный провод к (+) и чёрный к (-) аккумулятора.
д) Подключите провод питания к радиостанции.
ВНИМАНИЕ: не заменять заводской предохранитель (2А) другой моделью с разными
показателями!
