подключен к моторному блоку или к шасси. В противном случае, проконсультируй-
тесь у Вашего продавца.
ВНИМАНИЕ: Грузовые автомобили имеют обычно два аккумулятора и элек-
трический блок на 24 В. Поэтому нужно добавить конвектор 24/12 В. (модель
PRESIDENT CV 24/12) в электрическую схему.
Все следующие операции по включению должны проводиться без подключе-
ния шнура питания к радиостанции:
а) Убедитесь, что питание 12 В.
б) Найдите (+) и (-) аккумулятора (+ = красный, - = чёрный). В случае если нуж-
но удлинить шнур питания, используйте аналогичный шнур или толще.
в) Нужно подключиться к постоянным разъёмам (+) и (-). Для этого мы Вам ре-
комендуем подключить шнур питания к аккумулятору (подключение к шнуру авто-
радио или к другим частям электрической схемы может в отдельных случаях спо-
собствовать попаданию сигналов-паразитов).
г) Подключите красный провод к (+) и чёрный к (-) аккумулятору.
д) Подключите шнур питания к радиостанции.
ВНИМАНИЕ: не заменять заводской предохранитель (2А) другой моделью с
разными показателями!
5) БАЗОВЫЕ УКАЗАНИЯ, ПРИМЕНЯЕМЫЕ ПЕРЕД ПЕРВЫМ ИСПОЛЬ-
ЗОВАНИЕМ, БЕЗ ПРИБЕГАНИЯ К ПЕРЕДАЧЕ СООБЩЕНИЯ
(то есть без нажатия на кнопку микрофона):
а) Включите микрофон.
б) Проверьте правильность подключения антенны.
в) Включение радиостанции: поверните ручку VOLUME (1) по часовой стрелке пока
не услышите характерный звук.
г) Поверните ручку SQUELCH (2) до минимальной позиции М (против часовой стрел-
ки). Отрегулируйте ручку VOLUME на тот уровень, который Вам больше всего
подходит.
д) Переключите радиостанцию на канал 20 с помощью переключателя каналов (5).
6) КАЛИБРОВКА КСВ-МЕТРА (Коэффициент стоячей волны)
ВНИМАНИЕ: это настройка, которую нужно выполнить при первом использова-
нии радиостанции, регулировке, настройке, изменении местоположения или при за-
мене антенны. Она должна производиться в свободном и открытом месте
После того как вы установили антенну, подключили питание к радиостанции,
необходимо провести калибровку. Для этого используется прибор КСВ-метр.
КСВ-метр устанавливается между радиостанцией и антенной.
Тумблер на лицевой панели КСВ-метра следует установить в положение FWD. Регулятор CAL за-
крутить по максимуму против часовой стрелки. На радиостанции нужно выбрать 20 канал, моду-
ляцию АМ.
Следующий шаг - зажать и удерживать тангенту на микрофоне. Регулятор CAL нужно крутить за
часовой стрелкой, пока стрелка не станет в положение SET (крайнее правое положение на шка-
ле). После того, как стрелка стала в положение SET, тумблер на лицевой панели переключаем в
положение REF (при этом тангенту необходимо держать зажатой). Стрелка на шкале должна стать
между показателями 1,1 и 1,8, чем ближе до1 тем лучше.
Если указатель КСВ-метра больше 5, это означает, что нет массы или замкнутый центральный про-
вод с обмоткой. Поэтому нужно проверить все подключения антенны. Также, может быть эффек-
тивным изменение места положения антенны на кабине. Как крайняя мера, регулируется указа-
тель КСВ уменьшением длины штыря антенны:
В том месте, где штырь заходит в антенну, нужно разжать зажим штыря шестигранным ключом
(который идет в комплекте с каждой антенной). Необходимо поднять штырь на 1-2 см и зажаты
его в таком положении и проверить снова указатель КСВ.
Если указатель КСВ стал дальше от 1, чем был с первого замера, то нужно сделать обратную
процедуру, то есть опустить штырь в первоначальное положение. Снова замерить указатель КСВ.
Если он стал ближе к 1, необходимо с верхней части штыря снять пробку и откусить 1-2 см сталь-
ного прута и снова проверить указатель КСВ. Если он приближается к 1, то Вы на верном пути.
Процедуру нужно повторить столько раз, сколько необходимо для того, чтобы указатель КСВ стал
в положение 1,1 - 1,3, что является самым оптимальным.
ПРИМЕЧАНИЕ: Чтобы избежать потери и затухания в кабелях соединения между радио и его ком-
плектующими принадлежностями, PRESIDENT рекомендует длину кабеля не больше 3 метров.
После этого Ваша радиостанция готова к использованию.
Б) ИСПОЛЬЗОВАНИЕ:
1) ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ – ГРОМКОСТЬ
а) Для того, чтобы включить Вашу радиостанцию, покрутите ручку (1) по часовой стрелке.
б) Для того, чтобы увеличить громкость, продолжайте крутить эту ручку по часовой стрелке.
2) ASC (Aиtomatic Squelch Control)/SQELCH (Шумоподавитель). Эта функция позволяет удалить
помехи при отсутствии общения. Шумоподавитель не играет роли ни для громкости, ни для

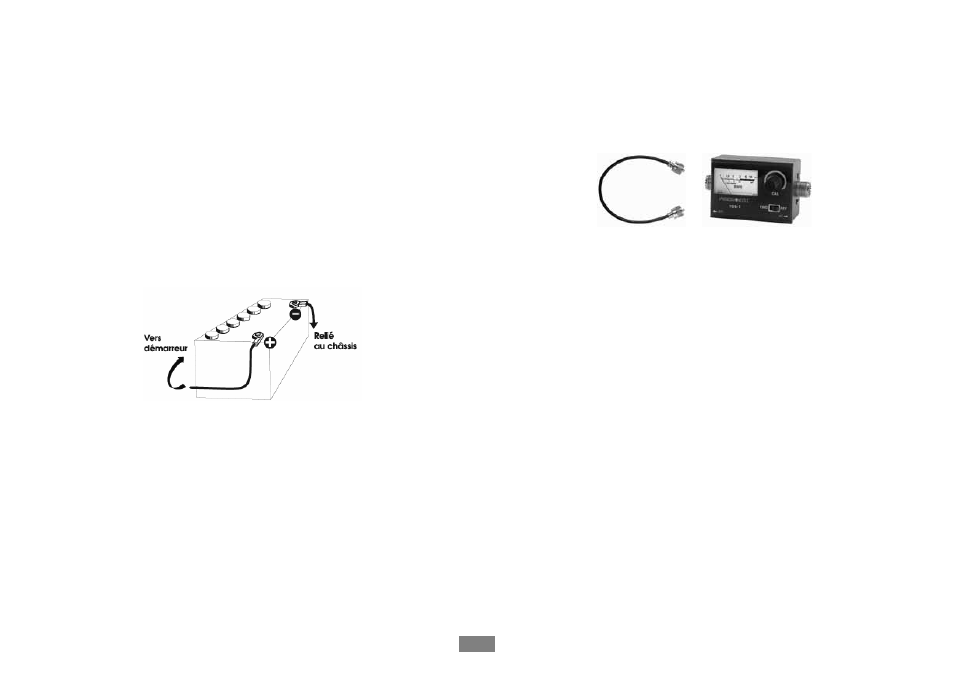

К стартёру
С этой стороны
выходит провод к
радиостанции
К шасси
А с этой стороны
подключается
антенна
TOS-1 (КСВ-метр)
