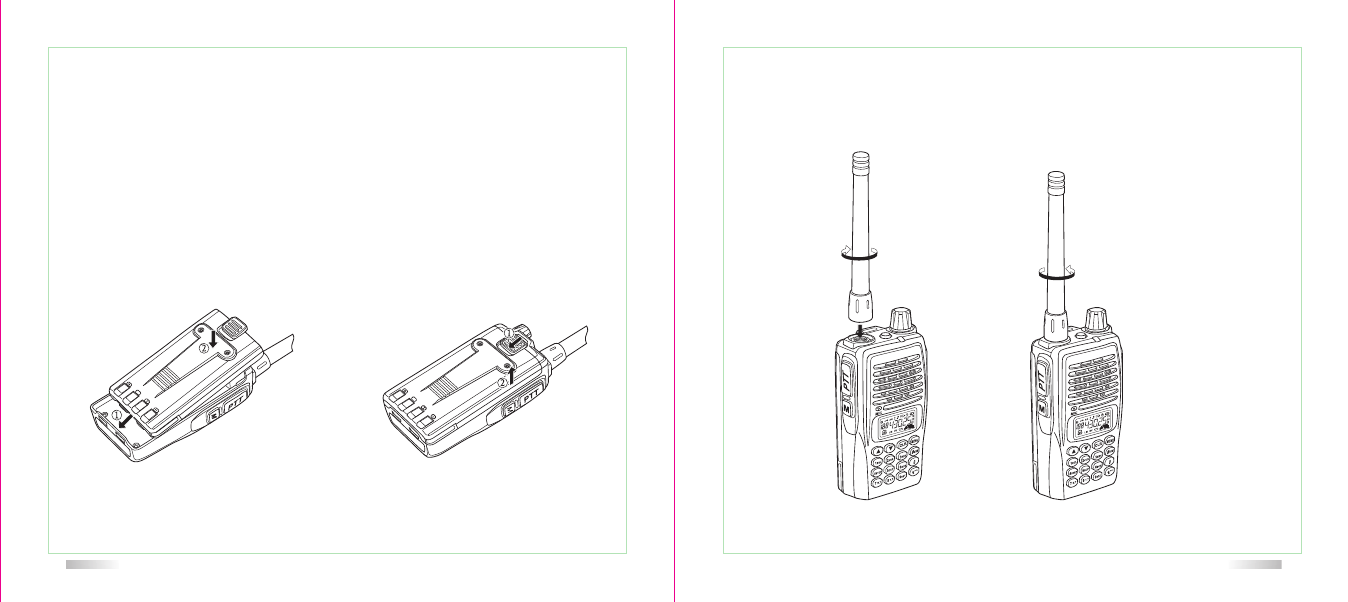

Установка и удаление аккумуляторной батареи:
а. Для установки аккумулятора совместите расширения в нижней
части батареи с соответствующими отверстиями. Нажмите на
верхнюю часть аккумулятора (в направлении радиостанции)
до щелчка (рис. 1)
б. Для того чтобы извлечь аккумулятор, сдвиньте вниз защелку
аккумулятора в середине батареи. Потяните верхнюю часть
батареи на себя и извлеките аккумулятор (рис. 2)
(рис. 1)
(рис. 2)
Установка и удаление антенны:
а. Прикрутите антенну по часовой стрелке до упора как на рисунке 3
б. Снятие антенны производится вращением против часовой стрелки
(рис. 4)
(рис. 3)
(рис. 4)
