Задняя панель – Инструкция по эксплуатации Vertex Standard VX-4500
Страница 8
VX-4500/-4600 И
НСТРУКЦИЯ
ПО
ЭКСПЛУАТАЦИИ
6

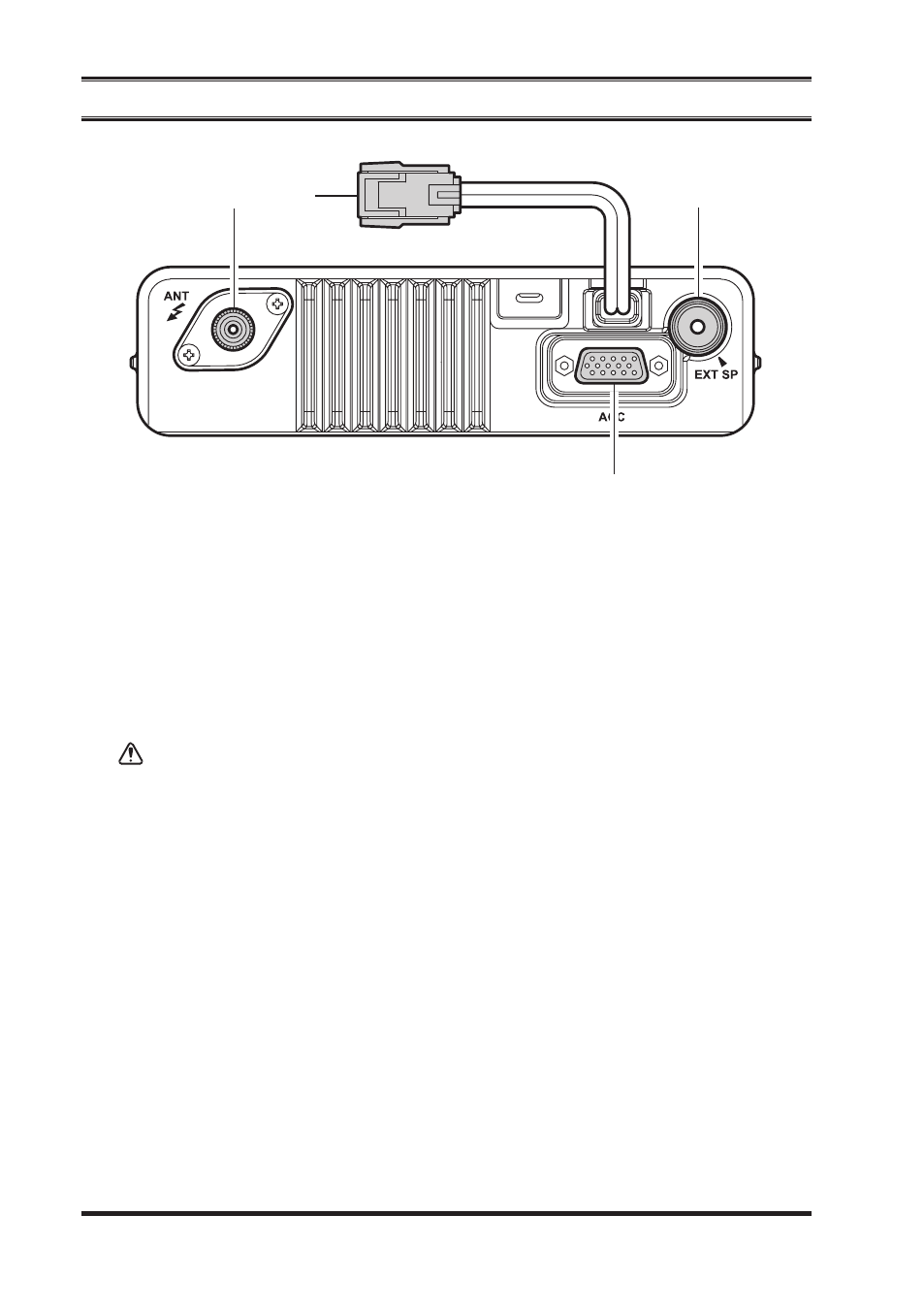

Задняя панель
С
РЕДСТВА
УПРАВЛЕНИЯ
И
РАЗЪЕМЫ
① Антенный разъем
Предназначен для подключения коаксиального антенного фидера с
сопротивлением 50 ом и соединителем типа «mini-UHF».
② Гибкий вывод на 13,6 В постоянного тока с разъемом
К данному 2-штыревому разъему подсоединяется силовой кабель
постоянного тока, входящий в комплект поставки. Разрешается
использовать только входящий в комплект поставки кабель, защищенный
предохранителем. При необходимости его можно подключать к источнику
питания через удлинитель.
При смене предохранителя использовать предохранитель того же
типа или его аналог.
③ Разъем для подключения внешнего динамика
К этому 2-контактному 3,5-мм разъему типа «мини-гнездо» может быть
подключено внешнее громкоговорящее устройство.
Внимание: Запрещается замыкать любой из контактов этого разъема на
землю; мощность громкоговорящего устройства должна соответствовать
мощности звукового выхода радиостанции (12 Вт).
④ Разъем 15-штыревой типа «D-Sub» для подключения
аксессуаров
Через данный разъем можно снимать сигналы линии звукового ввода,
поступающие от внешнего передающего устройства, сигналы тангенты
(PTT), сигналы автоматической регулировки громкости с целью подавления
помех и сигналы линии звукового вывода, передаваемые на внешнее
принимающее устройство, для их использования различными аксессуарами,
такими как модемы для приема и передачи данных, внешние средства
управления каналами, и т.д.
①
③
④
②
