ИНСТРУКЦИЯ ПО СБОРКЕ И УСТАНОВКЕ

Комплект поставки

1. Настройка антенны на заданную рабочую частоту

2. Окончательная сборка и установка

3. Общие указания

Месторасположение

Меры безопасности

Минимальное

расстояние до линий электропередач должно составлять две длины антенны

Транспортирование и хранение

Согласующее устройство с излучающими и фазосдвигающими
элементами в разборном фиберглассовом корпусе.............................

1 к-т

Противовесы............................................................................................

3 шт.

Крепление к мачте...................................................................................

1 к-т

Транспортная упаковка...........................................................................

1 шт.

Инструкция по сборке и установке.........................................................

1 шт.

Настройка антенны на необходимую частоту проста, не требует дорогостоящего оборудования и
осуществляется путем обрезки излучающих элементов до необходимой длины в соответствии с таблицей
настройки. Для удобства рекомендуется производить все операции, разместив антенну на плоской
горизонтальной поверхности.
Перед настройкой распакуйте антенну, проверьте ее комплектацию, осмотрите элементы и убедитесь в том, что
они не имеют механических повреждений.

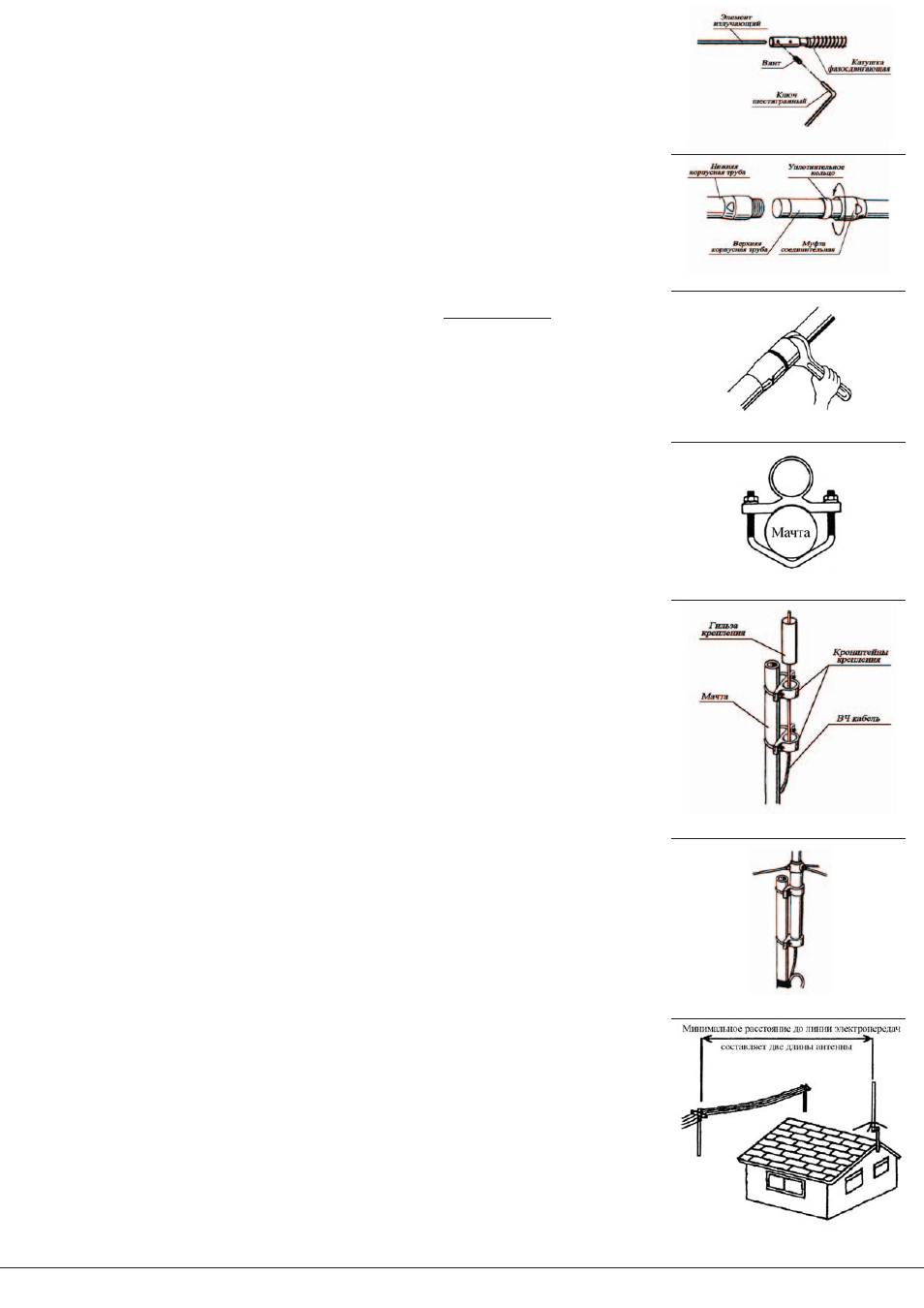

1.1 Состыкуйте все излучающие элементы и фазосдвигающие катушки согласно рис.

При сборке антенны используется крестовая отвертка и шестигранный ключ, поставляемый в комплекте
(рис. ).
1.2 Размеры излучающих элементов в таблице настройки указаны между

фазосдвигающих

катушек.
1.3 Измерьте длины излучающих элементов (рис. ). Расстыкуйте все соединения. Последовательно, начиная
от узла согласования, произведите обрезку длин элементов согласно таблице настройки с учетом захода прутка
во фланец. При необходимости обработайте место среза напильником.
1.4 После подрезки всех излучающих элементов заново соберите антенну и измерьте полученные длины. Если
значения длин элементов не отличаются от табличных более чем на ±2 мм, настройку антенны можно считать
завершенной.

2.1 Соберите корпус антенны, соединив корпусные трубы. Закрепите соединения, используя уплотнительные
кольца и соединительные муфты (рис. , ).
2.2 Аккуратно поместите антенную сборку в корпус антенны и зафиксируйте узел согласования.
2.3 Установите кронштейны крепления на опорную мачту на необходимой высоте. Каждый кронштейн
крепления притягивается к мачте с помощью крепежной скобы (рис. 5).
2.4 Пропустите питающий ВЧ кабель через отверстия в кронштейнах крепления снизу-вверх и через гильзу
крепления со стороны противоположной резьбе (рис. 6).
2.5 Надежно присоедините разъем ВЧ кабеля к разъему антенны.
2.6 Плотно прикрутите гильзу крепления к согласующему устройству антенны (рис.7).
2.7 Установите антенну в кронштейны крепления и закрепите двумя болтами. При этом должен быть обеспечен
надежный гальванический контакт между основанием антенны и мачтой.
2.8 Ввинтите противовесы в основание корпуса антенны в резьбовые отверстия и законтрите прилагаемыми
гайками. На противовесы установите пластиковые колпачки, входящие в комплект поставки.

Правильно собранная антенна обладает заявленными параметрами и не требует дополнительной настройки.
Стыковка антенны с аппаратурой осуществляется с помощью фидера необходимой длины. Прокладка фидера
вдоль мачты, ввод в здание и подключение к аппаратуре должно осуществляться с учетом нормативов по
грозозащите с применением заземлителей и грозоразрядников.
Изделие не требует специального технического обслуживания.
В процессе эксплуатации антенны не реже чем 1 раз в полгода необходимо визуально осматривать состояние
креплений антенны, фиберглассового корпуса, фидера и в/ч разъёмов. В случае обнаружения механических
повреждений необходимо принять меры по их устранению.

Окружающие близкорасположенные объекты, такие как деревья, линии электропередач, другие антенны и т.д.
могут существенно ухудшить работу изделия. Установка антенны осуществляется на мачту диаметром 30-70
мм и должна производиться как можно выше и как можно дальше от окружающих объектов. При установке на
здание антенну необходимо располагать как минимум на расстоянии

от стены здания.

Все работы по монтажу антенны, ее периодическому осмотру должны проводиться персоналом, имеющим
допуск к монтажным работам на высоте, при благоприятных погодных условиях и с соблюдением всех мер
безопасности. Установка антенны должна производиться в местах, находящихся в зоне защиты молниеотвода.
Должны быть приняты меры по молниезащите фидеров и аппаратуры.

Не устанавливайте антенну, не имея достаточно свободного места до линий электопередач.

(рис. ).

Не используйте металлическую или алюминиевую лестницу, если имеется возможность ее соприкосновения

с линией электропередачи при установке антенны.

Не устанавливайте антенну в дождливый или ветреный день.
Не устанавливайте антенну в одиночку. При установке на крыше это может привести к несчастному случаю.
Не устанавливайте антенну на мачту, которая не заземлена должным образом.
Не пытайтесь удержать антенну (мачту) при ее падении

это может привести к несчастному случаю.

Не прикасайтесь к антенне (мачте) и не пытайтесь ее убрать или вернуть ее в рабочее положение если какая

либо ее часть касается линии электропередачи. В таких случаях вызовите специалиста местной сети
электроснабжения.

При хранении и транспортировании изделия должны выполняться общие требования, исключающие
механические повреждения элементов антенны.
Транспортирование антенны в упаковке допускается любым видом транспорта. Должны быть приняты меры,
исключающие возможность физического разрушения антенны.
Хранение антенны должно осуществляться в заводской упаковке в сухих складских помещениях при отсутствии
паров химически активных веществ.

3 4

Будьте

внимательны при выполнении этой операции, не перепутайте излучающие элементы местами.

торцами фланцев

Рис. 2

Рис. 3

Рис. 4

Рис. 7

Рис. 5

Рис. 6

Рис. 8
