Монтаж антенного тюнера FC-40
Способ монтажа антенного тюнера FC-40 определяется типом используемой антенны и местом
расположения трансивера. Однако в любом случае антенный тюнер FC-40 должен быть
размещѐн в намеченной точке питания антенны. На приведѐнных ниже рисунках показаны
типичные примеры монтажа антенного тюнера FC-40. Далее описаны некоторые важные
соображения, которые необходимо иметь в виду во время монтажа.
Для минимизации риска просачивания воды сквозь отверстия для кабелей антенный
тюнер FC-40 следует монтировать так, чтобы они были направлены вниз.
Провод заземления (для антенн-монополей) и отрезок/отрезки кабеля между разъѐмами
тюнера и ближайшей антенной опорой должны иметь минимально возможную длину.
Антенна не должна касаться ничего, кроме опорных изоляторов.
Если имеется вероятность воздействия на кабели внешней силы, они должны быть
размещены на независимых опорах, а между опорами и антенным тюнером FC-40
следует поместить петлевой компенсатор.
Для стационарных радиостанций антенный тюнер FC-40 можно монтировать на плоской
поверхности (например, на деревянной панели), как показано на Рис.1, или на мачте диаметром
2,16 - 2,55 дюйма (55 - 65 мм). Для крепления используется входящий в комплект набор болт-
скоб, показанный на Рис.2.
Для мобильных радиостанций антенный тюнер FC-40 нужно монтировать с использованием
болтов или саморезов (Рис.3) на плоской поверхности в кузове или кабине, размещая его как
можно ближе к основанию антенны. В случае хорошей защиты места монтажа от погодных
явлений антенный тюнер можно разместить горизонтально. После монтажа подключите кабели
антенного тюнера FC-40 к разъѐмам ANT (антенна) и CAT/LINEAR (система управления
трансивером с помощью персонального компьютера) на задней панели трансивера FT-897/-857.

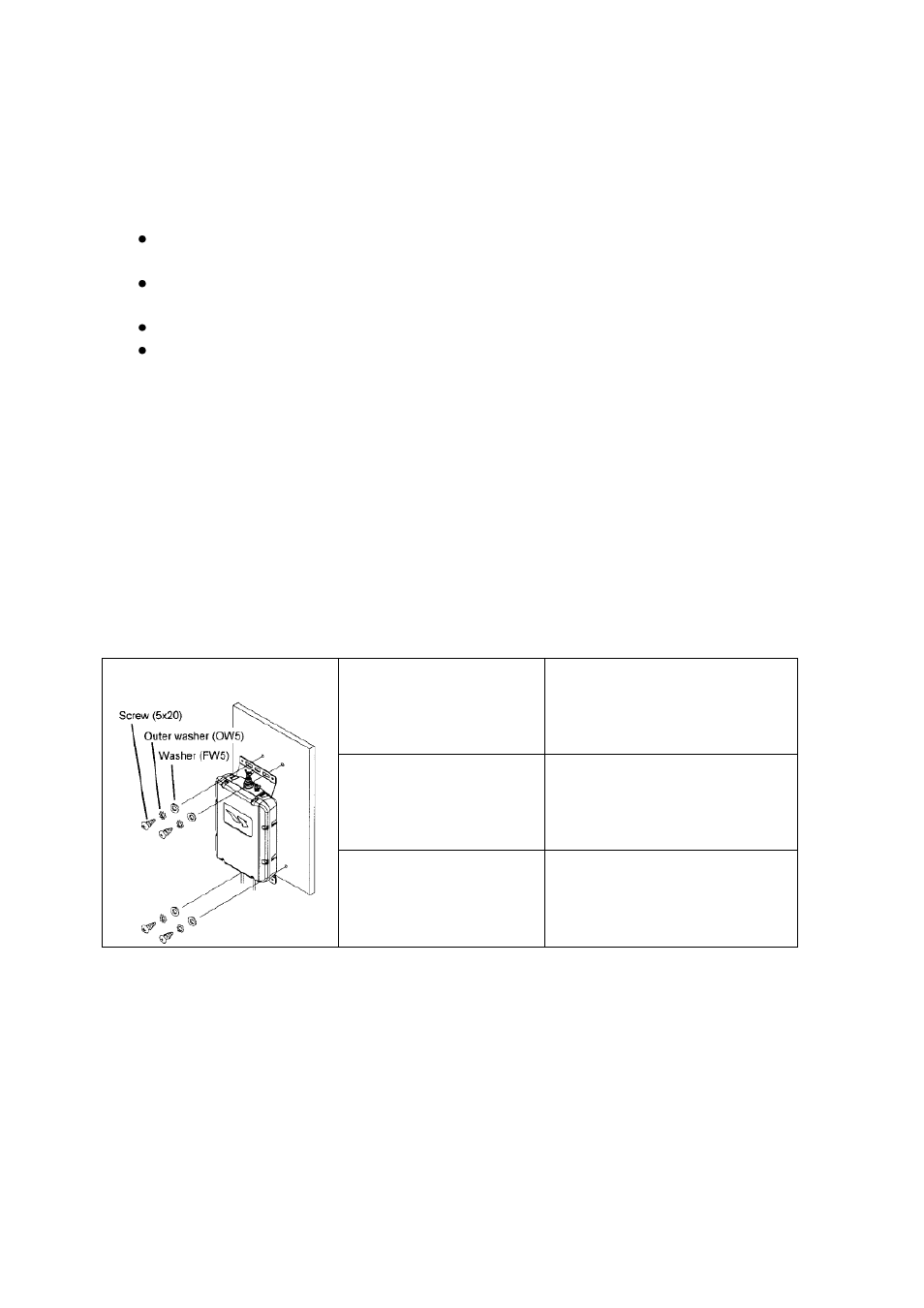

Рис. 1.
Screw (5x20)
Шуруп (5х20)
Outer washer (OW5)
Стопорная шайба (OW5)
Washer (FW5)
Шайба (FW5)
