Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
34
4
Разъем АСС
Это 3.5мм 3-х контактный разъем имеет следующие выводы: напряжение
ALC(Автоматический Контроль Уровня) от линейного усилителя, сигнал команды
«Transmit Request»(Запрос Передачи), Заземление. Если контакт «Transmit Request»
закорочен на землю, то радиостанция выходит в режим передачи непрерывной CW
несущей, для настройки линейного усилителя или ручного антенного тюнера.
5

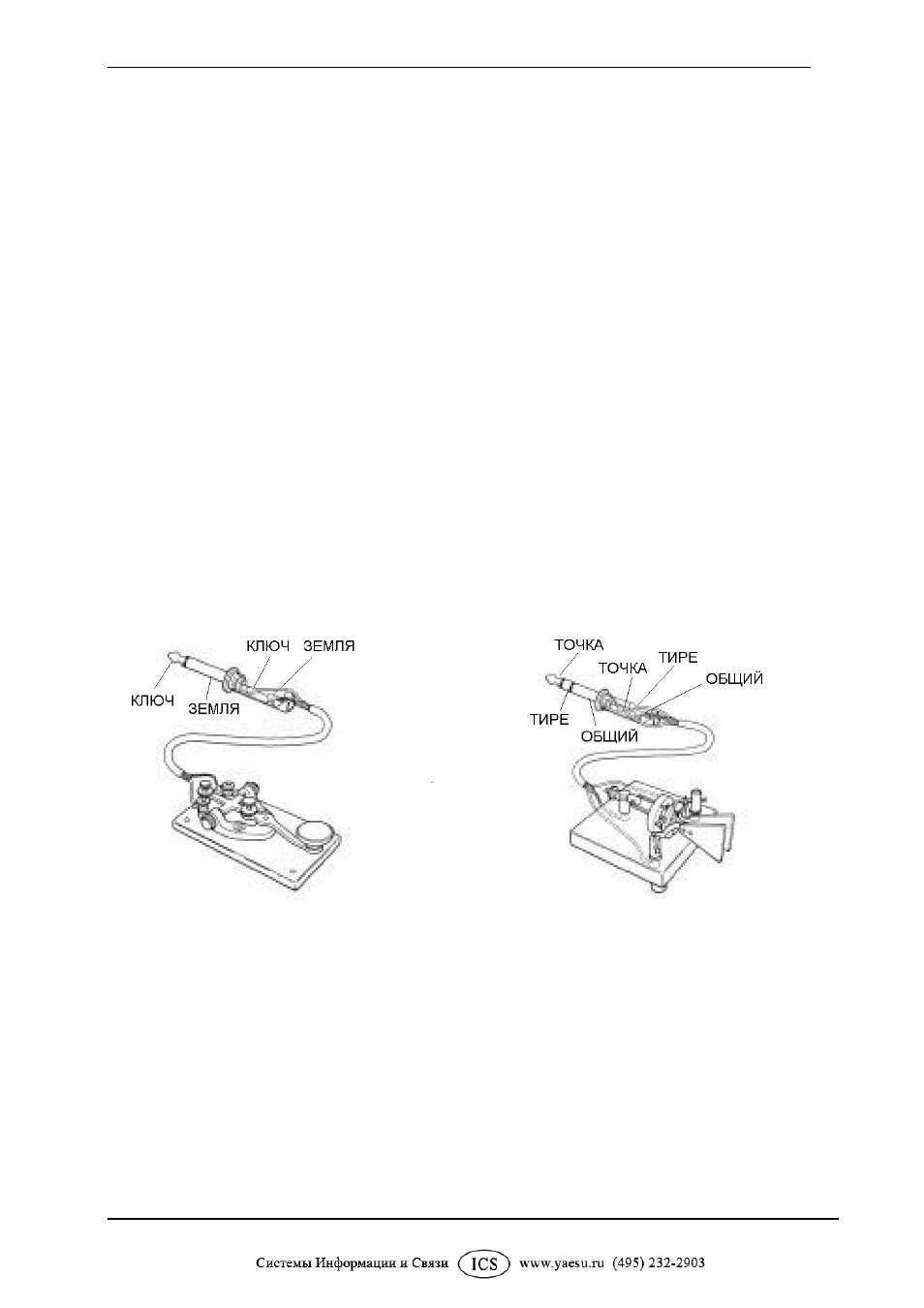

Разъем KEY/Телеграфный ключ
Этот 3.5мм 3-х контактный разъем используется для подключения Телеграфного ключа.
6
Разъем EXT SPKR/Аудио
Этот 3.5мм 2-х контактный разъем используется для подключения внешнего
громкоговорителя с сопротивлением 4 – 16 Ом. Уровень громкости регулируется при
помощи ручки AF на передней панели радиостанции.
7
Антенный разъем 144/430 МГц
Разъем М-типа(«SO-239») для подключения антенны на 144 МГц или 430 МГц через 50
Ом коаксиальный кабель.
8
Антенный разъем КВ/50 МГц
Разъем М-типа(«SO-239») для подключения антенны на КВ или 50 МГц через 50 Ом
коаксиальный кабель.
