Радиостанция Vertex Standard VX – 7R
11
батарей будет гораздо меньше.

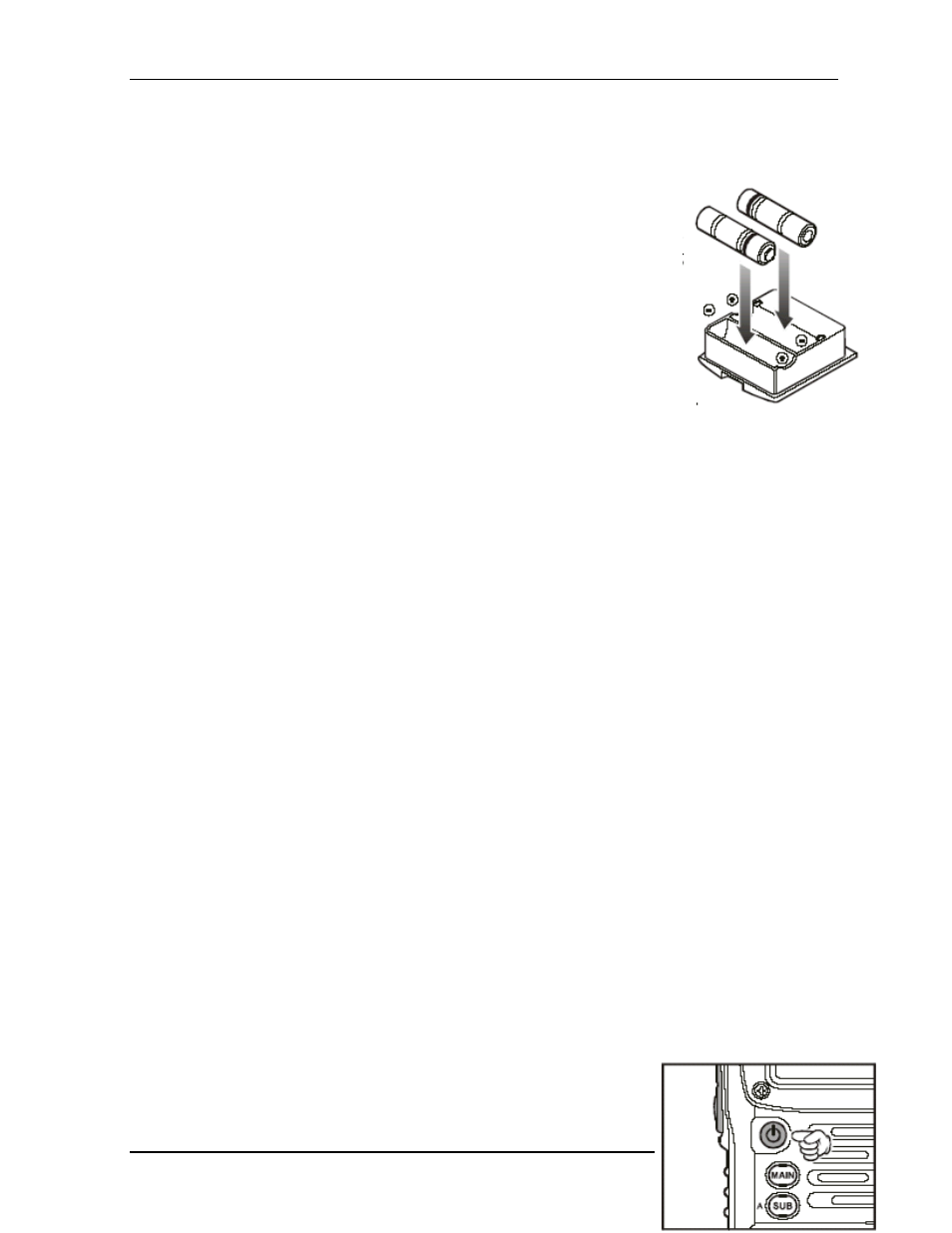

Установка щелочных батарей в FBA-23
1.В
ставьте батареи в FBA-23 как показано на рисунке так, чтобы
отрицательный ( -) контакт батареи касался пружинного контакта
внутри FBA-23.
2.Откройте защелку аккумулятора, которая находится внизу
радиостанции.
3.Установите FBA-23 как показано на рисунке так, чтобы
положительный (+) контакт батареи смотрел вниз радиостанции.
4.Закройте защелку внизу радиостанции.
Если VX-7R не используется длительное время, удалите батарею
из FB FBA-23, поскольку утечка из батарей может повредить
Работа при переменном токе с использованием NC-72B/C(только на прием)
VX-7R может работать, используя при этом прилагаемое зарядное устройство NC-72B/C.
NC-72B/C может использоваться только для приема, так как не в состоянии обеспечить
достаточный ток для режима передачи.
Для использования NC-72B/C, выключите радиостанцию, потом вставьте миниатюрный
разъем зарядного устройства в гнездо EXT Постоянного тока сбоку радиостанции.
Вставьте зарядное устройство в розетку. Радиостанцию можно включить.
Интерфейс пакетного контроллера
VX-7R может применяться для пакетной работы, используя дополнительный
микрофонный адаптер CT-91 (который есть у вашего дилера) для простого подсоединения
общедоступных разъемов подсоединенных к вашему TNC. Вы также можете создать ваш
собственный кабель, используя миниатюрный 4-контактный телефонный разъем, как
показано на рисунке ниже.
Аудио уровень от приемника к TNC можно настроить, используя ручку ГРОМКОСТЬ,
также как и при голосовой работе. Входной уровень для VX-7R должен быть подстроен на
стороне TNC; оптимальный уровень составляет приблизительно 5мВ при нагрузке 2КОм.
Не
забудьте выключить радиостанцию и TNC перед тем как подсоединять кабеля, для
того, чтобы предотвратить скачки напряжения, которые могут вызвать повреждения
вашей радиостанции.
Работа
Включение и выключение
1.Удостоверьтесь в том, что батарея установлена и
