14
5 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ
5.1 ОРГАНЫ УПРАВЛЕНИЯ И ПЕРЕКЛЮЧАТЕЛИ.
ПРЕДУПРЕЖДЕНИЕ

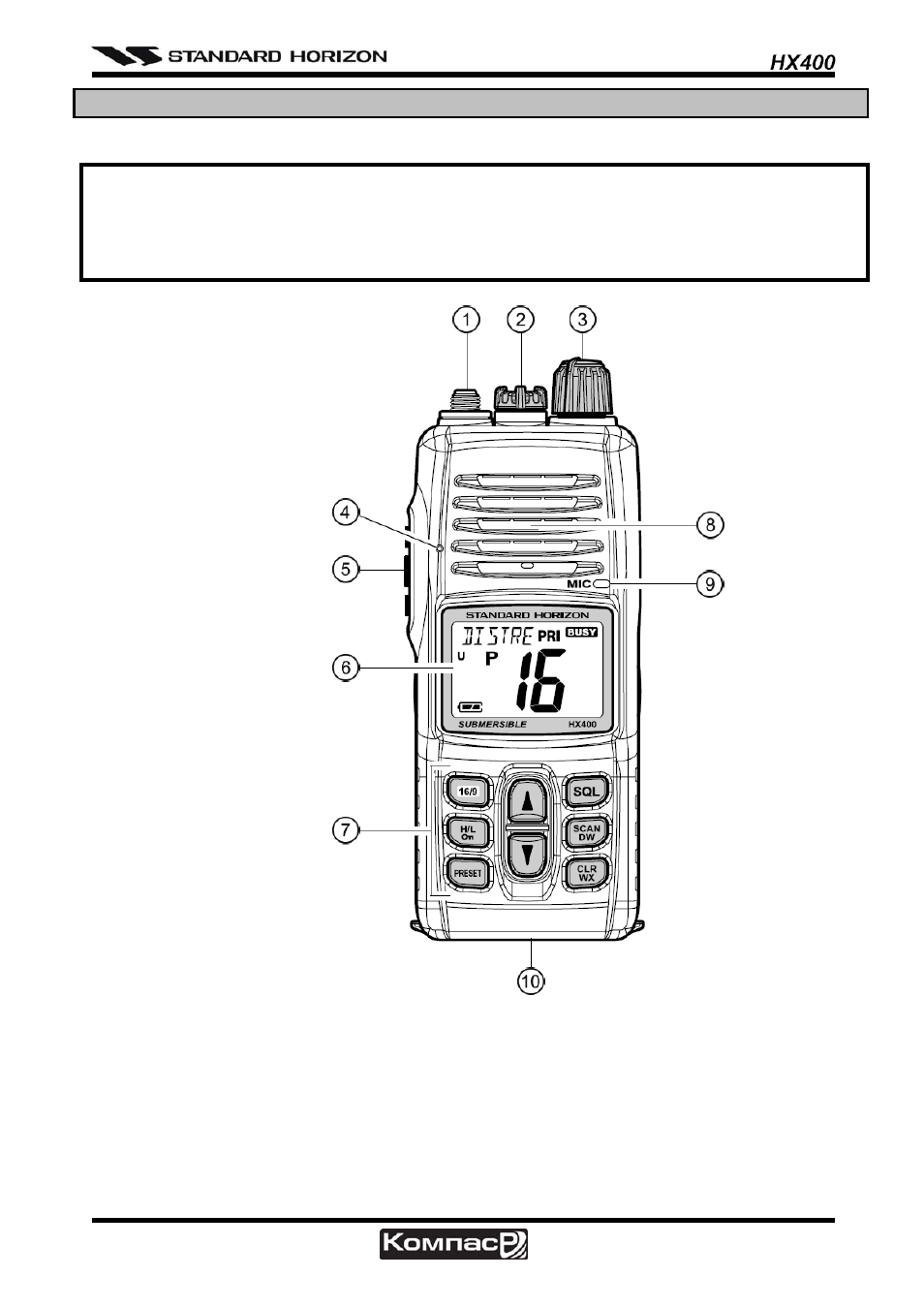

В этом разделе описывается каждый орган управления радиостанцией. Подробные инструк-
ции см. в Разделе 6 "ОСНОВНЫЕ ОПЕРАЦИИ". На иллюстрациях показано расположение
всех органов управления, клавиш, переключателей и разъемов.
1 Антенный разъём (Верхняя панель)
Для подключения гибкой антенны CAT460.
2 Разъём MIC/SP (Верхняя панель)
В это гнездо подключаются выносные микрофоны/громкоговорители MH-73
A4B
или MH-
57
A4B
, гарнитура с VOX VC-24 или наушник/микрофон VC-27. Когда этот разъем ис-
пользуется, встроенный микрофон и динамик радиостанции отключаются.
3 Вкл./Выкл. Радиостанции/Регулятор громкости
