MegaJet MJ-50 - Инструкция (Страница 12)

неудобном расположении радиостанции или соединительных кабелей возможна потеря
управления автомобилем.
МЕХАНИЧЕСКИЕ РАБОТЫ ПРИ УСТАНОВКЕ.
Этап 1. Соблюдая осторожность, воспользуйтесь монтажной скобой, как
шаблоном для разметки крепежных отверстий под приборной панелью. Для отметки
мест сверления воспользуйтесь шилом или другим острым инструментом,
предназначенным для разметки на металле.
Этап 2. Просверлите два отверстия диаметром 3 мм для каждого винта
крепления монтажной панели. Закрепите скобу под приборной панелью прилагаемыми
винтами-саморезами 10 мм (см. пример рис. 2). Особо внимательно следует сверлить
отверстия, чтобы не повредить соединительные жгуты и электронные устройства,
расположенные под панелью.

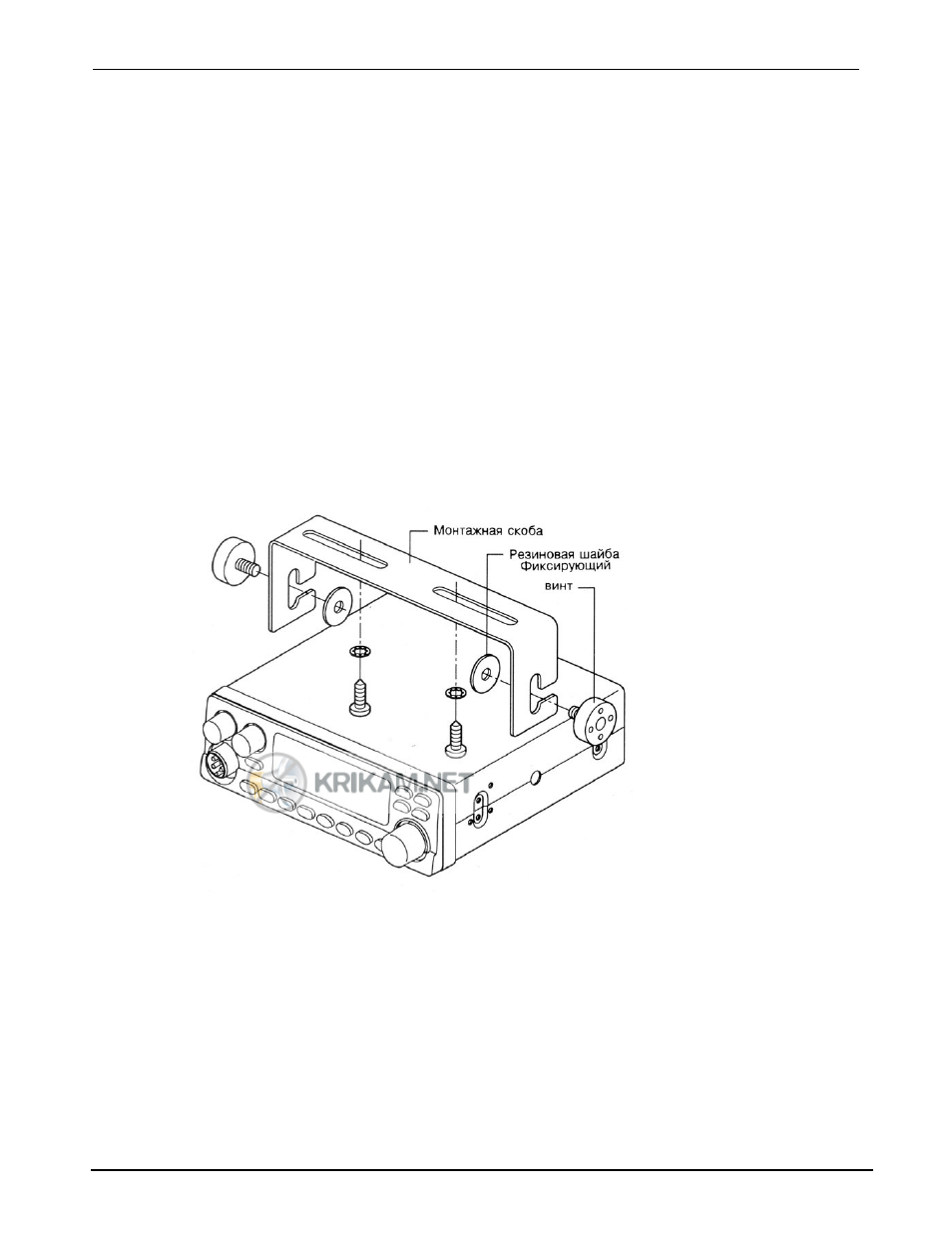

Рис.2. Пример крепления радиостанции при помощи монтажной скобы.
МОНТАЖ РАДИОСТАНЦИИ.
Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с
фиксаторами (см. рис. 3). Установите оптимальный угол наклона корпуса радиостанции
для удобства доступа. Динамик радиостанции не должен быть затенён препятствием,
звук должен распространяться свободно – см. раздел “ГАРАНТИЙНЫЕ
ОБЯЗАТЕЛЬСТВА”.
12
