ОПАСНО!
Электрошок при касании находящихся под напряжением частей! Приборы
сетевого и малого напряжения находятся в общем корпусе. В случае
ошибки сетевое напряжение могут проводить также и другие подключен­
ные элементы.
Электрошок может привести к смерти.
Провода сетевого напряжения следует изолировать при помощи прилага­
емого шланга.
Провода следует прокладывать таким образом, чтобы низковольтные
провода были надежно отделены от сетевого напряжения.
o Снять оболочку с сетевого кабеля по длине прилагаемого шланга.
o Натянуть прилагаемый шланг на провода сетевого напряжения L и N со снятой обо­
лочкой.
o Подключить сетевое напряжение L и N на клемму (33).
o Подключите провод шины KNX к клемме (31).
o Подключить аудио­приборы к клемме (35).

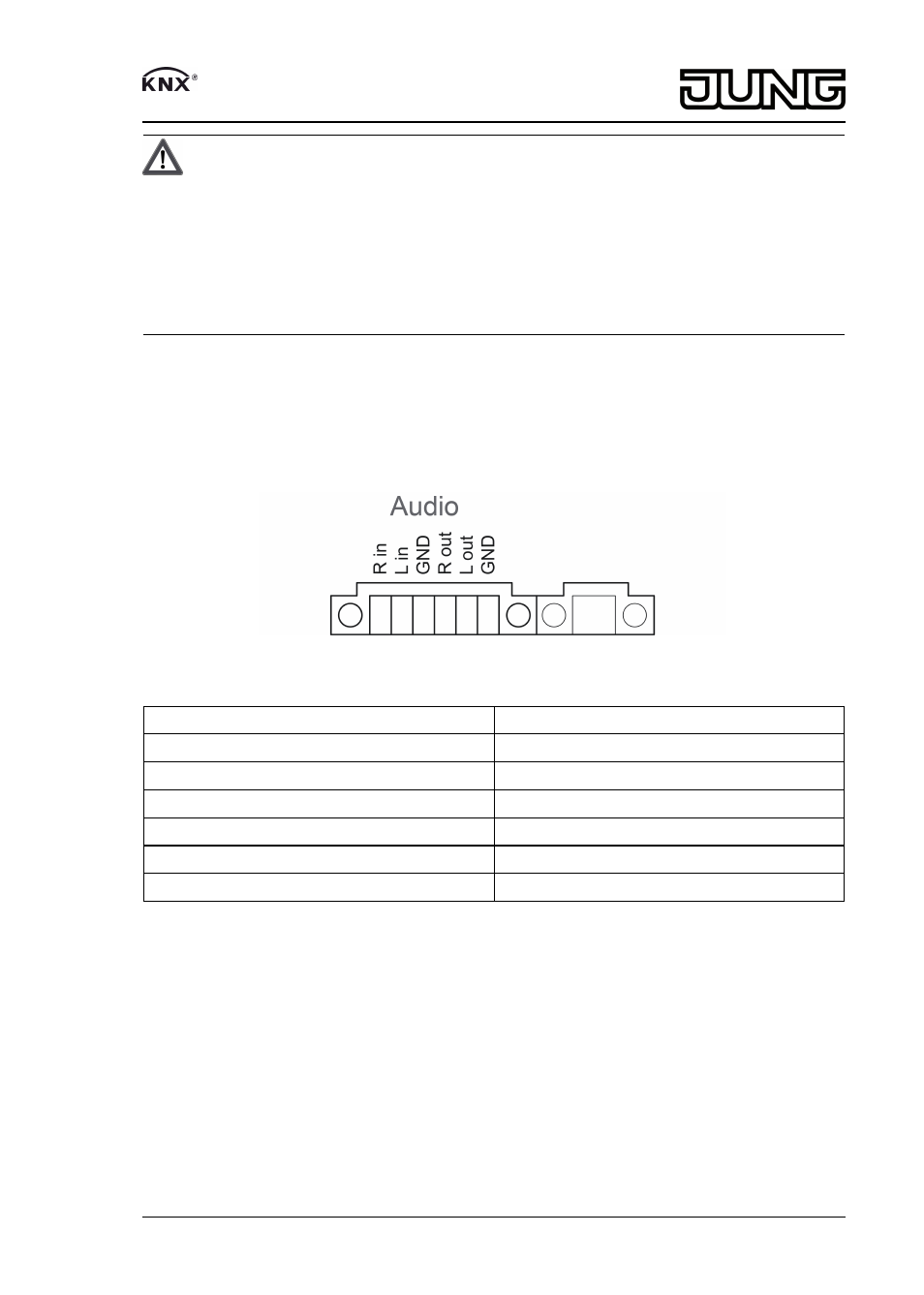

Рисунок 5: Распределение контактов для аудиоподключений
Надпись Функция
Audio R in Вход для аудио­сигнала справа
Audio L in Вход для аудио­сигнала слева
Audio GND Общее заземление аудио­входов (GND)
Audio R out Выход для аудио­сигнала справа
Audio L out Выход для аудио­сигнала слева
Audio GND Общее заземление аудио­выходов (GND)
Таблица «Распределение контактов для аудиоподключений»
i Разъем для подсоединения к сети Ethernet на приборе выполнен в соответствии со
стандартом EIA/TIA­568­B.
o Вставьте сетевой кабель Ethernet в разъем Ethernet (32).
o Установите прибор в монтажный корпус. Надпись OBEN TOP располагается сверху.
Используйте прилагаемые винты.
o Снять защитную пленку с внутреннего динамика (10).
o Снять защитную пленку с поверхности сенсорного экрана (2).
o Вставьте рамку в оправу согласно ее положению снизу и вдавите сверху легким на­
жатием.
Снятие рамки
Для снятия рамки требуется нажать на держатели (3) справа и слева на верхнем крае та­
бло.
5/7 82590003
J:0082590003 02.12.2014
KNX Smart Panel 9.1
