(11) Интерфейс обслуживания
(12) Кнопка сброса для перезапуска
(13) Светодиодные индикаторы для подключения Ethernet (состояние соединения и ак-
тивность)
(14) Подсоединение к сети Ethernet
i
Рекомендация: для оптимального считывания установите на уровне глаз.
(1)
(16)
(15)

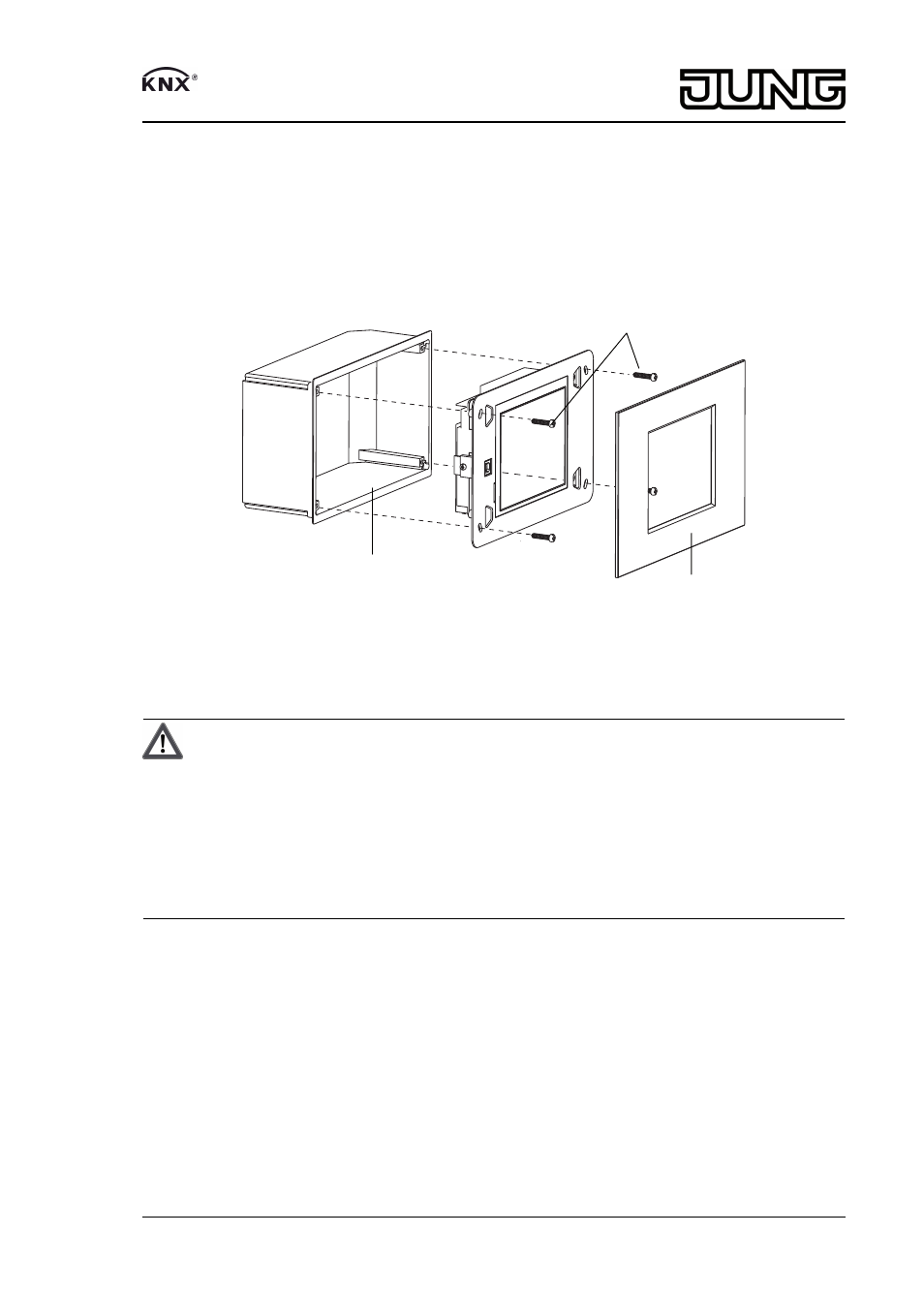

Рисунок 4: Установка в монтажный корпус
o
Установите монтажный корпус в стену в правильное положение.
o
Протяните соединительные провода через предусмотренные для этого отверстия.
ОПАСНО!
Электрошок при касании находящихся под напряжением частей! Приборы
сетевого и малого напряжения находятся в общем корпусе. В случае
ошибки сетевое напряжение могут проводить также и другие подключен
ные элементы.
Электрошок может привести к смерти.
Провода сетевого напряжения следует изолировать при помощи прилага
емого шланга.
Провода следует прокладывать таким образом, чтобы низковольтные
провода были надежно отделены от сетевого напряжения.
o
Снимите оболочку с сетевого кабеля по длине прилагаемого шланга.
o
Натяните прилагаемый шланг на провода сетевого напряжения L и N со снятой обо-
лочкой.
o
Подключите сетевое напряжение L и N на клемму (7).
o
Подключите провод шины KNX к клемме (8).
o
Вставьте сетевой кабель Ethernet в разъем Ethernet (14).
o
Установите прибор в монтажный корпус (15). Обратите внимание на надпись OBEN
TOP. Используйте прилагаемые винты (16).
o
Снимите защитную пленку с поверхности сенсорного экрана (2).
o
Приложите рамку (1) в правильном положении и надавите.
Снятие рамки
o
Снимите рамку с прибора, удерживая ее пальцами с двух сторон. Во избежание по-
вреждений рамки не используйте никакие инструменты.
