Страница 5

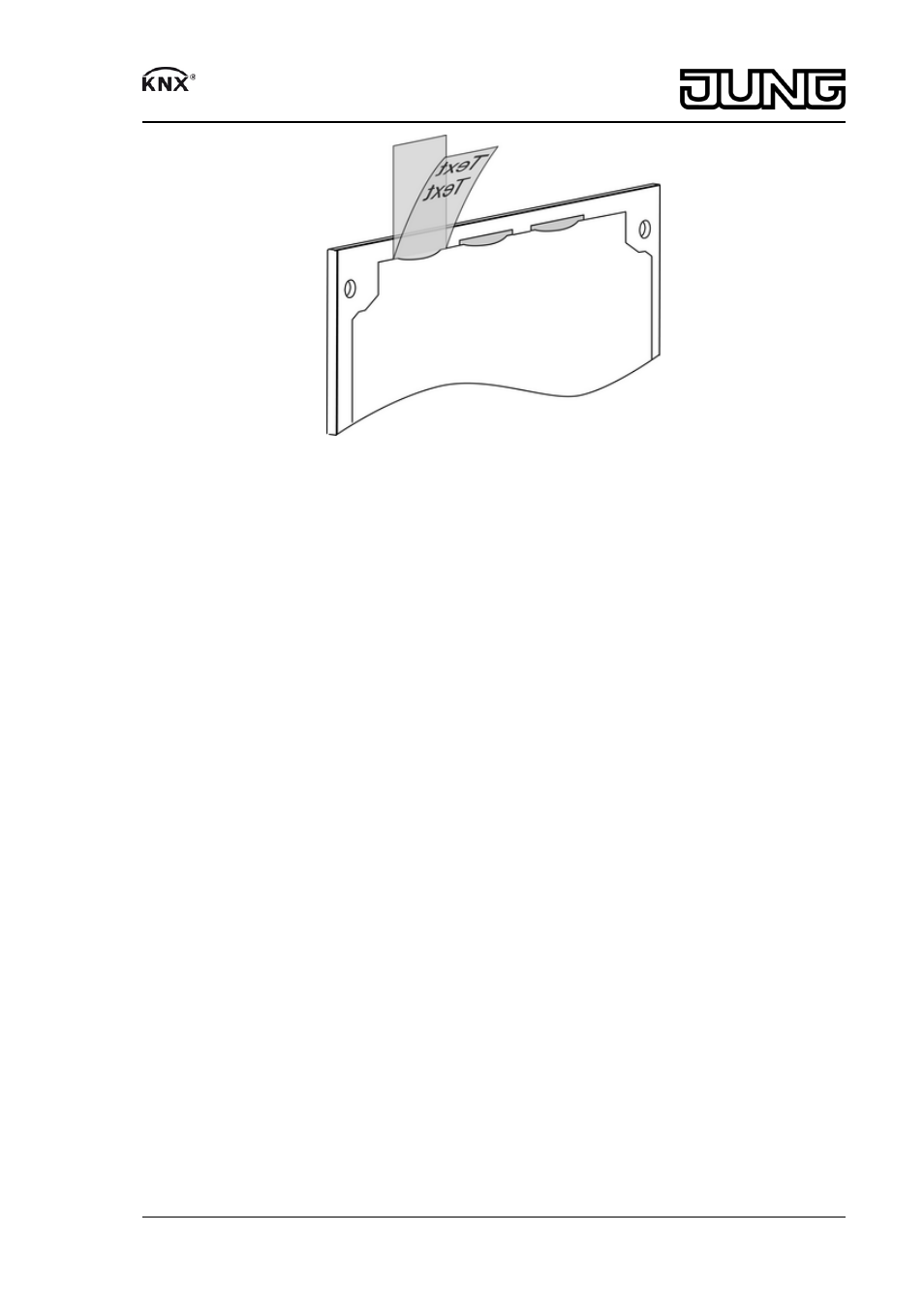

Рисунок 5: Нанесение надписей с двумя слоями прозрачной пленки
o Отметьте место монтажа с помощью прилагаемого трафарета. Установите монтаж-
ную коробку для скрытого монтажа, дюбельное гнездо для закрепления болта
Ø = 6 мм.
o Отвинтите соединительные болты (4) при помощи прилагаемого инструмента (натя-
житель для двух отверстий SP-4) и снимите переднюю панель (6).
o Отвинтите болты крышки (10) на клеммной коробке (8) и снимите крышку (9).
o Протяните соединительные провода через отверстия (11) в клеммной коробке.
o Подключите кабель шины при помощи красно-черного зажима ко входу шины (13).
o Подключите питающее напряжение к разъему (12) при помощи желто-белого зажима.
i Для подключения питающего напряжения можно использовать вторую пару жил про-
вода шины.
o Закройте крышку (9).
i На приборе необходимо записать физический адрес. По возможности загрузите фи-
зический адрес в прибор до его окончательной установки (cм. главу 5.2. Ввод в экс-
плуатацию).
o Подключите прибор к розетке для скрытой проводки и привинтите к подставке. Ис-
пользуйте прилагаемый набор болтов/дюбелей (7).
o Вставьте подписанные этикетки сверху вниз в предусмотренные для этого канавки на
задней поверхности передней панели.
o Наденьте переднюю панель. Вставьте муфты с винтовой нарезкой (5) и закрепите на
корпусе при помощи соединительных болтов (4). Макс. крутящий момент: 0,5 Нм.
5.2 Ввод в эксплуатацию
Загрузка физического адреса и прикладного программного обеспечения
Прибор подключен и готов к работе.
Питающее напряжение и напряжение на шине включены.
o Нажмите одновременно на сенсорные кнопки, расположенные вверху справа и сле-
ва.
Загорится светодиодный индикатор программирования на правом крае табло (3).
o Присвойте физический адрес.
Светодиод программирования погаснет.
o Загрузить в прибор пользовательскую программу.
o Запишите физический адрес на этикетках на обратной стороне прибора и за перед-
ней панелью.
5/7
82575503
J:0082575503
23.07.2013
Сигнальная панель
