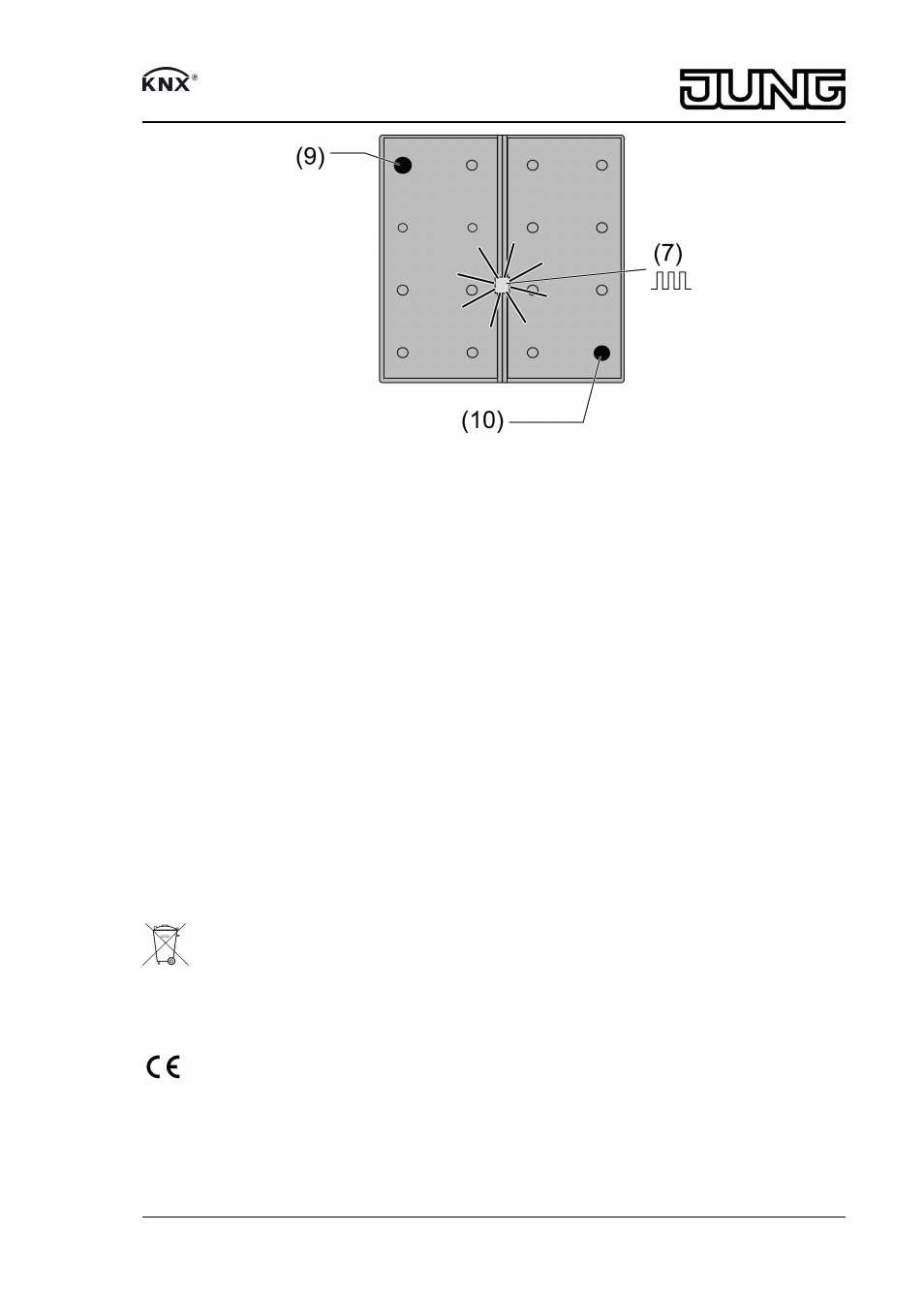

Рисунок 4: Активизация режима программирования
o Активизация режима программирования: кнопку слева вверху (9) нажать и удержи-
вать. Затем нажать кнопку справа внизу (10).
Светодиод срабатывания/отправки (7) быстро мигает.
o Загрузить физический адрес и адрес домена в прибор.
Светодиод срабатывания/отправки (7) возвращается в прежнее состояние: выкл.,
вкл. или медленное мигание.
o Написать на устройстве физический адрес и адрес домена.
o Загрузить в прибор пользовательскую программу.
i Перед обновлением системного программного обеспечения или перед корректиров-
кой программирования впоследствии необходимо заменить аккумуляторную батарею
на новую и ранее не использованную.
Монтаж кнопок
Кнопки поставляются в качестве комплектного набора. Отдельные кнопки или комплект-
ный набор кнопок могут быть заменены кнопками с символами.
i
Монтажные пучковые выводы для монтажа кнопок не требуются.
Физический адрес и адрес домена загружены в прибор.
o
Разместить кнопки в правильном положении на приборе и коротким нажатием зафик-
сировать. Соблюдать маркировку TOP/Oben.
6 Приложение
Разряженные аккумуляторы немедленно удалять и утилизировать надлежащим
безопасным и экологически безвредным образом. Не бросать аккумуляторы в
бытовой мусор. Информацию о безопасной и экологически безвредной
утилизации можно узнать в организации, предоставляющей соответствующие
коммунальные услуги. В соответствии с законодательными предписаниями
ответственность за возврат израсходованных аккумуляторов несет конечный
потребитель.
Данный символ подтверждает соответствие изделия действующим
предписаниям.
6.1 Технические характеристики
Среда передачи данных KNX RF
Режим ввода в эксплуатацию S-режим
Номинальное напряжение DC 3 В
Тип аккумулятора 1×Lithium CR 2450N
Температура окружения -5 ... +45 °C
5/7 32591003
J0082591003 07.05.2015
Радио кнопочный модуль
