5 Информация для профессиональных электриков
5.1 Монтаж и электрическое соединение
ОПАСНО!
Электрошок при касании находящихся под напряжением частей.
Электрошок может привести к смерти.
Перед началом работ с прибором отсоедините его от сети и изолируйте
все находящиеся под напряжением детали поблизости!
Монтаж прибора
Учитывать температурный диапазон. Обеспечить необходимое охлаждение. При работе с
несколькими диммерами или силовыми элементами в одном шкафу управления между
приборами нужно выдерживать расстояние 18 мм, 1 TE.
o Монтировать устройство на Монтаж на профильную монтажную шину. Выходные
клеммы должны быть расположены сверху.
Подключить нагрузки ламп

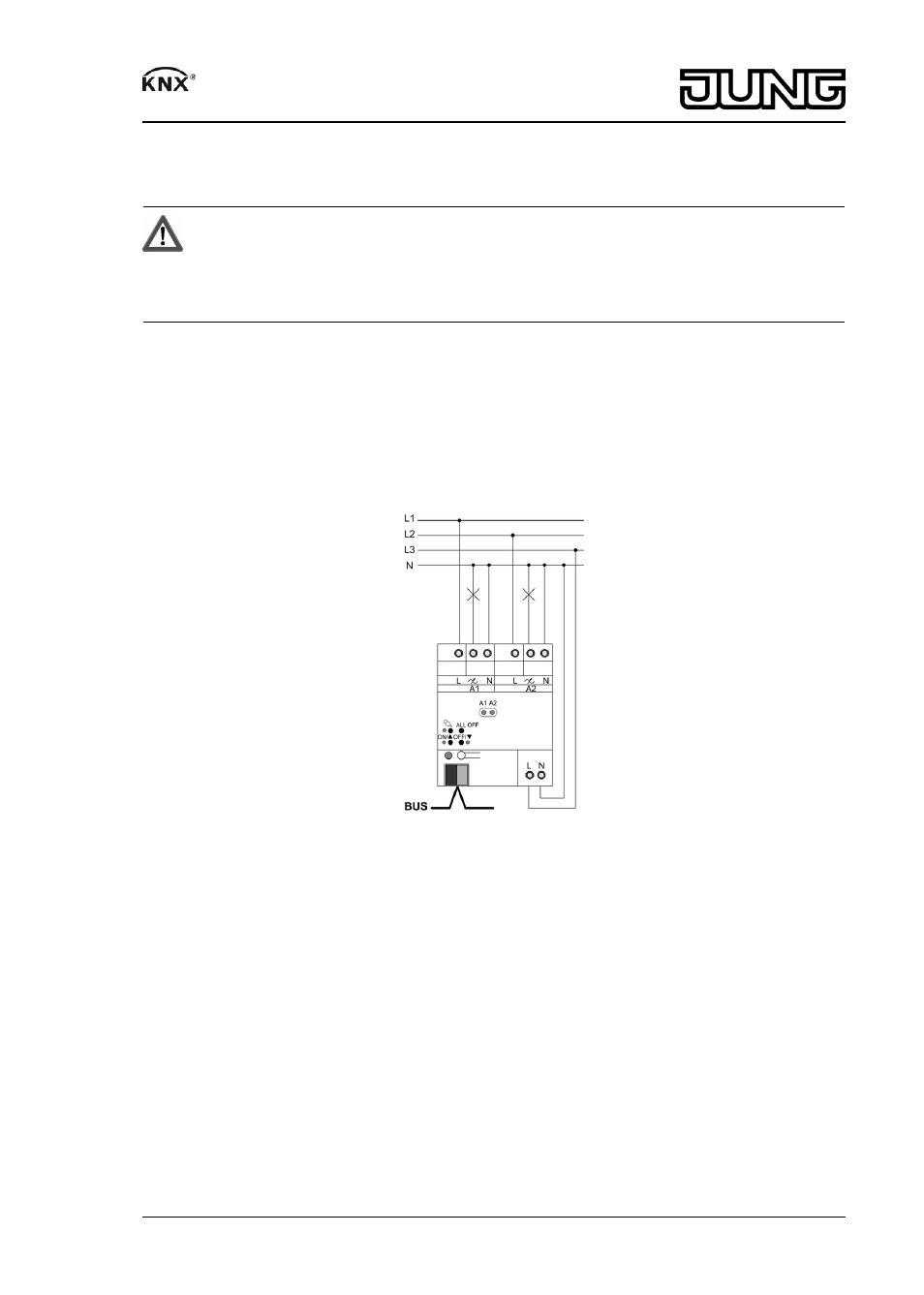

Рисунок 4: Исполнительный элемент управления – пример подключения
Допустимая общая нагрузка, включая потерянную мощность трансформатора.
Использовать индуктивные трансформаторы с номинальной нагрузкой не менее 85 %.
Смешанные нагрузки с индуктивными трансформаторами: омическая нагрузка макс.
50 %.
Безупречная работа может быть гарантирована только при применении электронных
трансформаторов нашей фирмы или индуктивных трансформаторов.
Светодиоды высокого напряжения и компактные люминесцентные лампы: к одному входу
диммера можно подключать только лампы одного производителя и одного вида. Подклю-
чение других видов нагрузки к этому выходу недопустимо.
i Разрешается подключать к каждому линейному защитному автомату 16 А светодио-
ды высокого напряжения или компактные люминесцентные лампы мощностью не бо-
лее 600 Вт.
i Соблюдайте принцип выдержки времени в состоянии при поставке: "Универсаль-
ное".
Не следует подключать светодиоды высокого напряжения или компактные люминес-
центные лампы при настройке "Универсальный".
