Установка защитной крышки

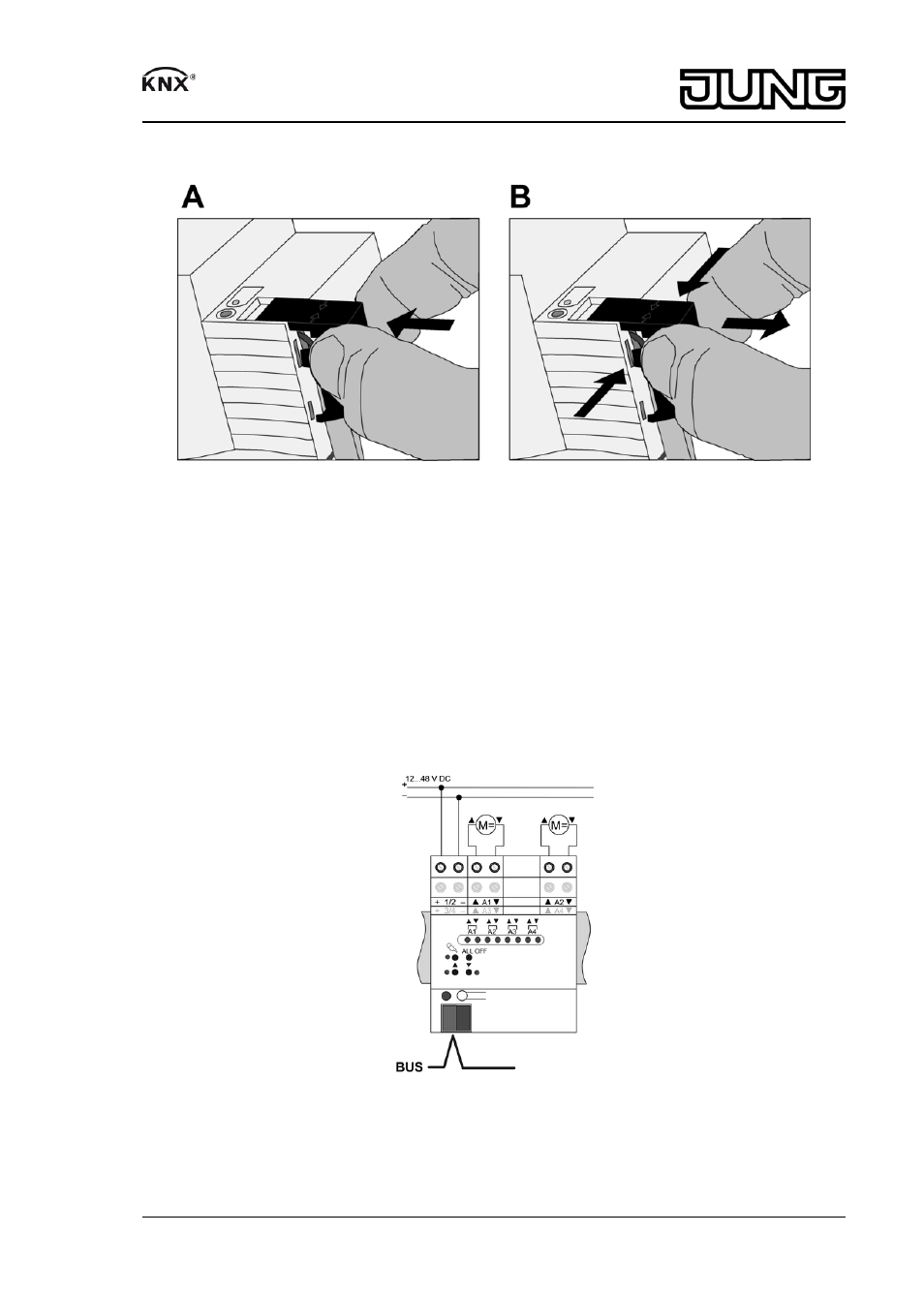

Рисунок 3
После подключения к шине опасного напряжения: чтобы защитить подключение к шине
от опасного напряжения в месте подключения, нужно установить защитную крышку.
o Отвести провод шины назад.
o Вставить защитную крышку поверх клеммы шины до щелчка.
Снятие защитной крышки
o Надавить на защитную крышку сбоку и снять ее.
5.2 Актуатор жалюзи 24 V постоянного тока: электрическое под-
ключение
Подключение прибора
Рисунок 4
Только для приводов постоянного тока 12...48 V. Следить за соблюдением допустимых
нагрузок.
o Подключить провод шины с соединительной клеммой.
6/14
82560273
J:0082560273
19.04.2013
Актуатор жалюзи, REG-тип
