i Положение движкового переключателя непосредственно отображает состояние ре-
ле, независимо от того, находится ли выход в режим открывания или закрывания.
i Включение реле вручную не зависит от шины. Поэтому при ручном управлении не по-
ступает ответное сообщение через шину.
i Заблокированные через ПО выходы можно включить вручную.
5 Информация для профессиональных электриков
5.1 Монтаж и электрическое соединение
ОПАСНО!
Электрошок при касании находящихся под напряжением частей.
Электрошок может привести к смерти.
Перед проведением работ на приборе или подключенных устройствах
разблокируйте все относящиеся к ним линейные защитные автоматы. Изо-
лируйте все находящиеся под напряжением детали поблизости!
Монтаж прибора
Учитывать температурный диапазон. Обеспечить необходимое охлаждение.
o Монтировать устройство на Монтаж на профильную монтажную шину. Выходные
клеммы должны быть расположены сверху.

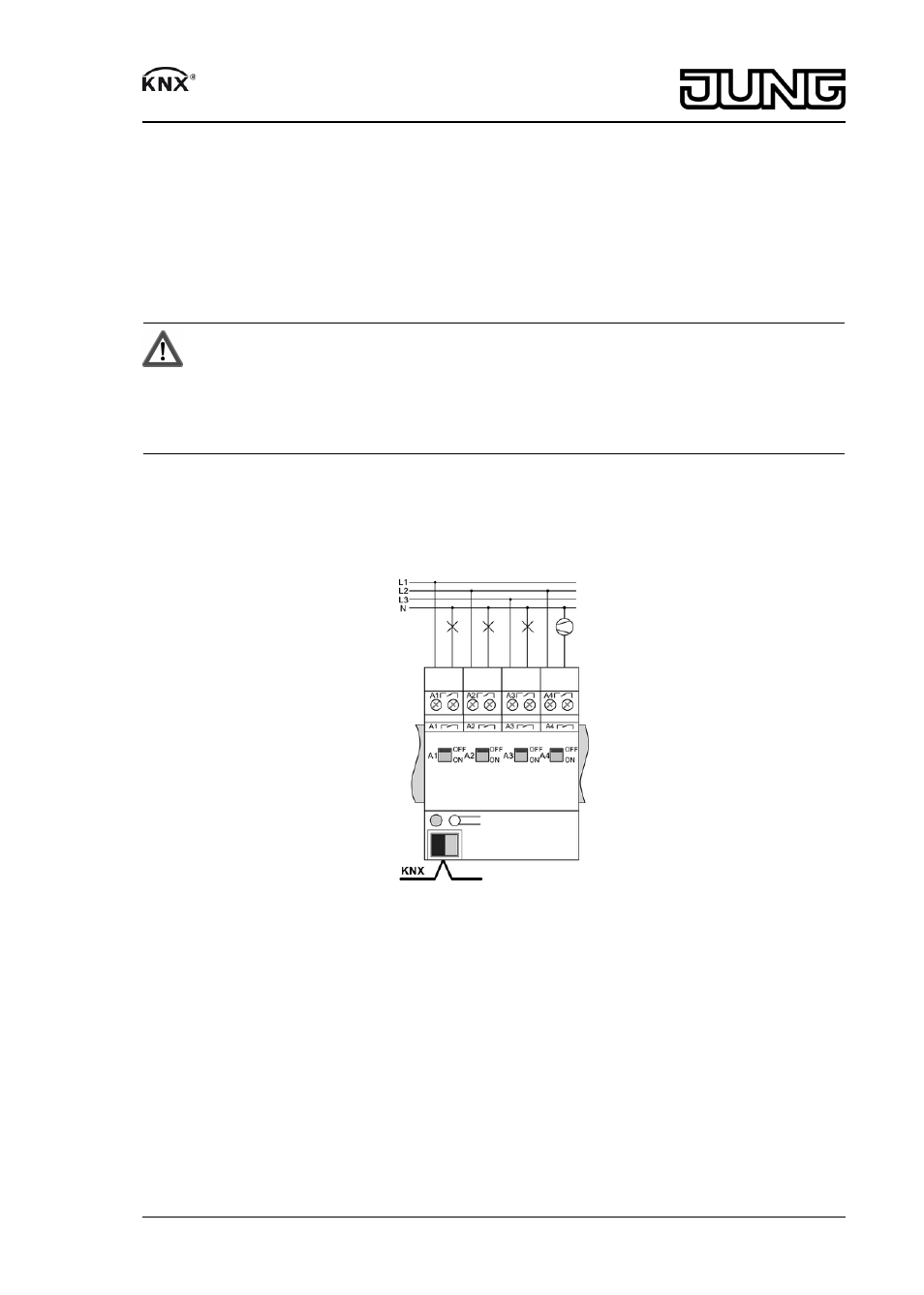

Рисунок 2
Подключение прибора
Обратить внимание на соблюдение допустимых нагрузок.
o Переключите реле в положение OFF.
o Подключите прибор, как показано на примере (рисунок 2).
o Подключить провод шины с соединительной клеммой.
i Возможно подключение различных внешних проводов.
i Приборы для C-нагрузок для измерения тока используют бесконтактные датчики то-
ка. Магнитные поля в непосредственной близости могут исказить данные измерения
тока. Проложите провода прямой и обратной подачи как можно ближе друг к другу.
Не устанавливайте в непосредственной близости устройства, создающие магнитные
поля, например, звонковые трансформаторы, силовые контакторы и т.д.
3/8 82560323
J:0082560323 03.09.2013
Актуатор коммутирующий
