- 9 -

Раздел 4 — установка и запуск

4.1

Требования к месту установки

4.1.1

Температура окружающей среды и относительная влажность
Охладитель предназначен для установки в помещениях с температурой окружающей среды от –10 ° до 40 °C

и относительной влажностью от 20 % до 80 % (без конденсации).

4.1.2

Размещение
Охладитель должен быть установлен на ровной поверхности, выдерживающей массу 449 кг и более, его следует

размещать как можно ближе к процессу, для которого требуется охлаждение. Охладитель не следует

устанавливать на расстоянии менее 1,4 метра от источника тепла, такого как трубы отопления, нагреватели и т. п.

По возможности его следует размещать рядом с водостоком, чтобы предотвратить затопление в случае утечки.
Для упрощения окончательной установки и перемещения в комплект поставки охладителя входят четыре

колесика с блокировкой, предназначенных для высокой нагрузки. При перемещении на дистанцию свыше

6,1 м необходимо использовать вилочный погрузчик.

4.1.3

Свободное пространство

Для доступа к разъемам и компонентам охладителя вокруг него (спереди, сзади и по бокам) должно быть

свободное пространство не менее 45,7–61 см. Для отвода теплого воздуха от установленного сверху

вентилятора над охладителем должно быть свободное пространство не менее 1,4 м.
















4.2

Подключение трубопроводов

См. рис. 4-1

4.2.1

Трубопроводы процесса
Для подключения входных и выходных трубопроводов процесса охладитель снабжен двумя фитингами

1/2 дюйма с трубной внешней резьбой x ¾ дюйма, 16 #8 JIC, с углом входа 37°.
Для обеспечения безопасности и предотвращения утечек выбору шлангов и соединительной арматуры

следует уделять особое внимание.

Характеристики по давлению — шланги должны выдерживать давление мин. 17,2 бар.

Гибкие трубопроводы — избегайте использования труб, которые могут расширяться и увеличивать

вмещаемый объем жидкости при требуемом давлении.

ВОЗДУШНЫЙ

ФИЛЬТР

ТРУБЧА-

ТЫЙ

УРОВНЕ-

МЕР

РЕЗЕРВУ

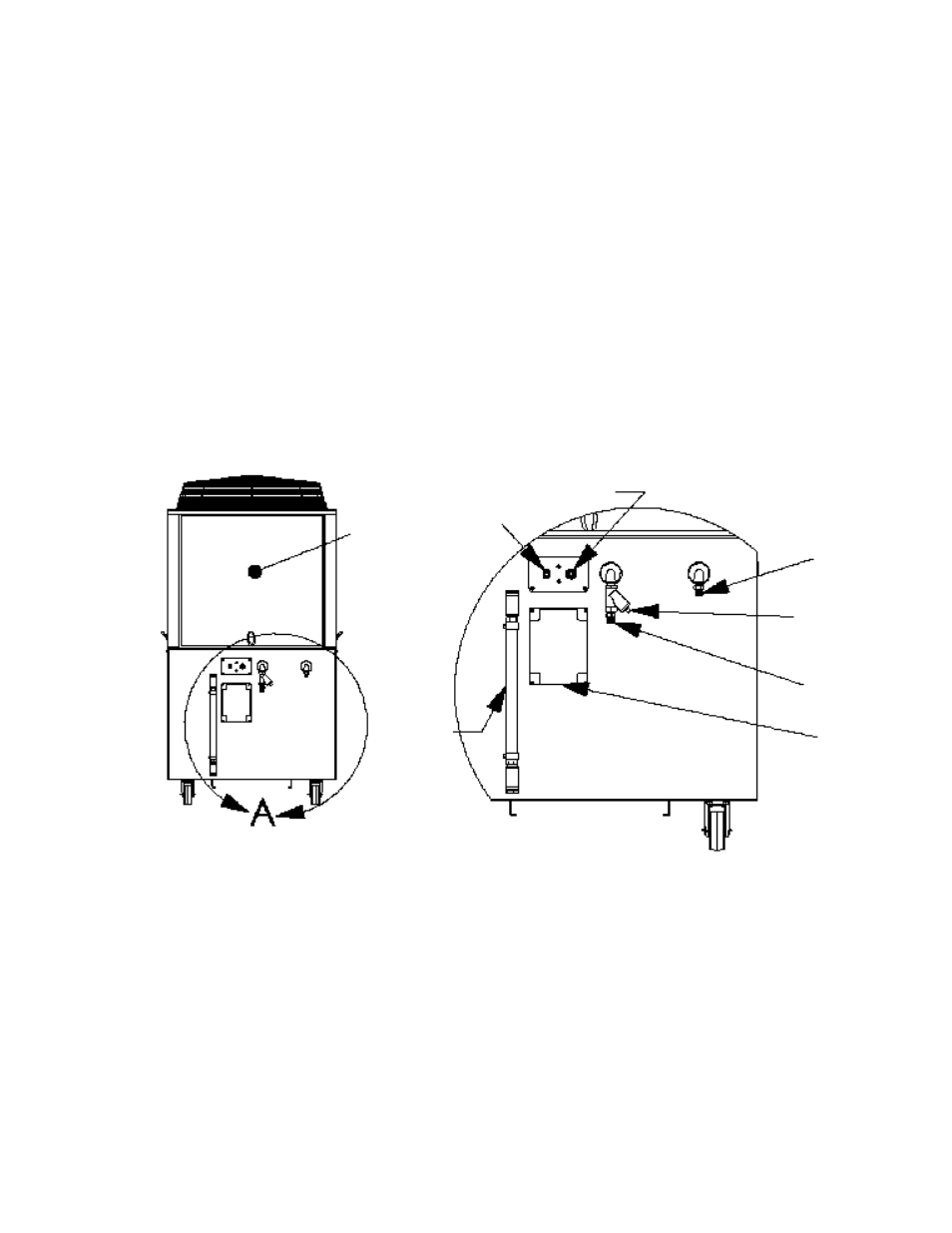

РИС. 4-1

ЛОКАЛЬНЫЙ/УДАЛЕННЫЙ

ВЫКЛЮЧАТЕЛЬ

УДАЛЕННОЕ ВКЛ./ВЫКЛ.

ВПУСК

ФИЛЬТР

ПРОЦЕССА

ВЫПУСК

ПОДКЛЮЧЕНИЕ

ЭЛЕКТРОПИТАНИЯ
