Подготовка P510S к печати
z

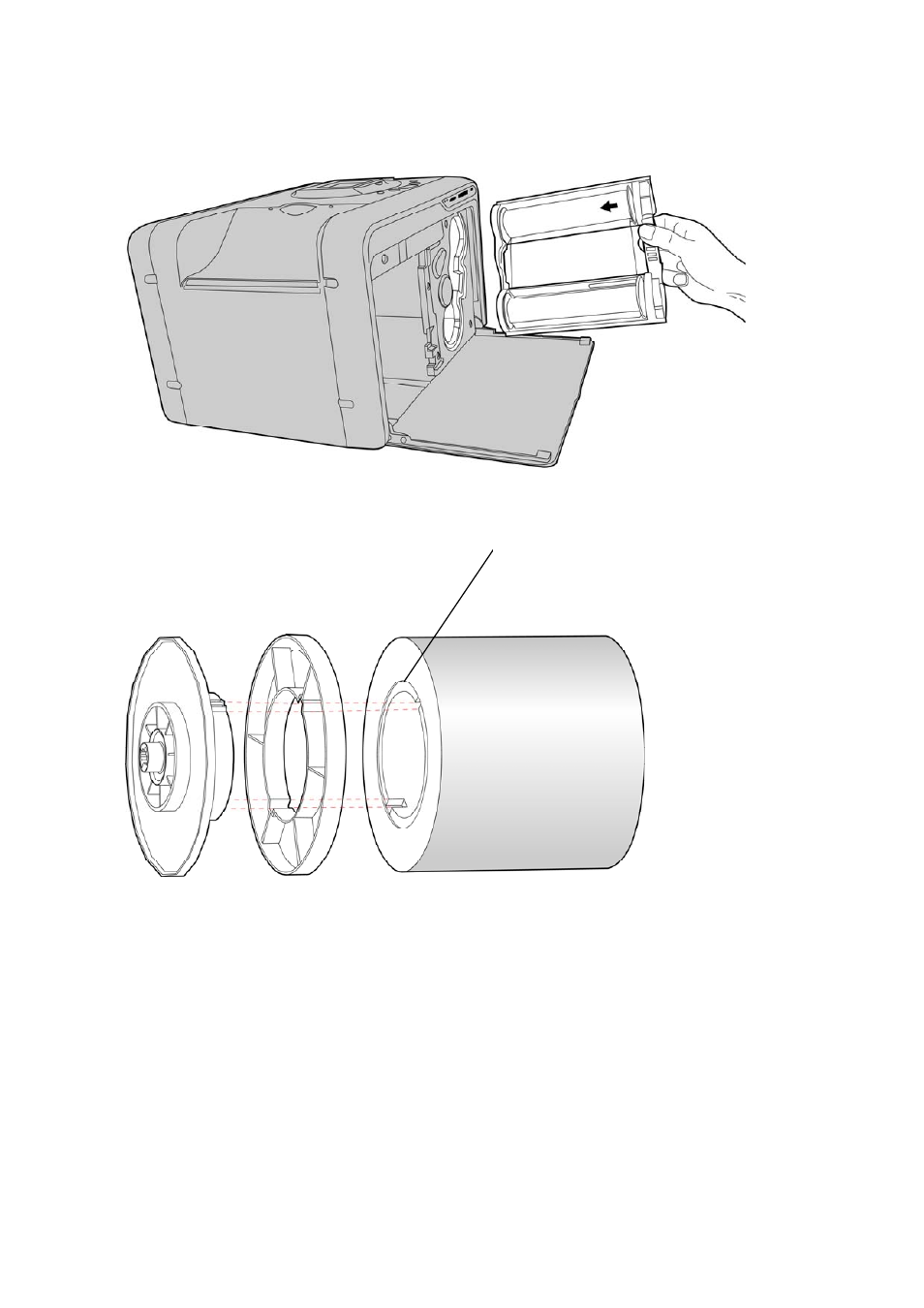

Установка ленточного картриджа
z
Установка блока с бумагой
9
a.
Сборка рулона бумаги и фланца
❸
Бумажное ядро
❶ ❷
Ролик бумаги
❶ = Фланец (два цвета)
❷ = Распорка (нужна только для установки рулона с бумагой размером 5x7).
❸ = Рулон бумаги
После сборки сначала установите распорки во фланцы (зеленый и оранжевый) при
использовании рулона размером 5x7. Обе распорки идентичны.
Совместите паз фланца с пазом сердечника. Следует отметить, что одна сторона сердечника имеет
2 паза, а вторая - 3.
