УСТАНОВКА
D3936-GB Rev C EZ3400VL User' s manual
32
Подключение кабелей

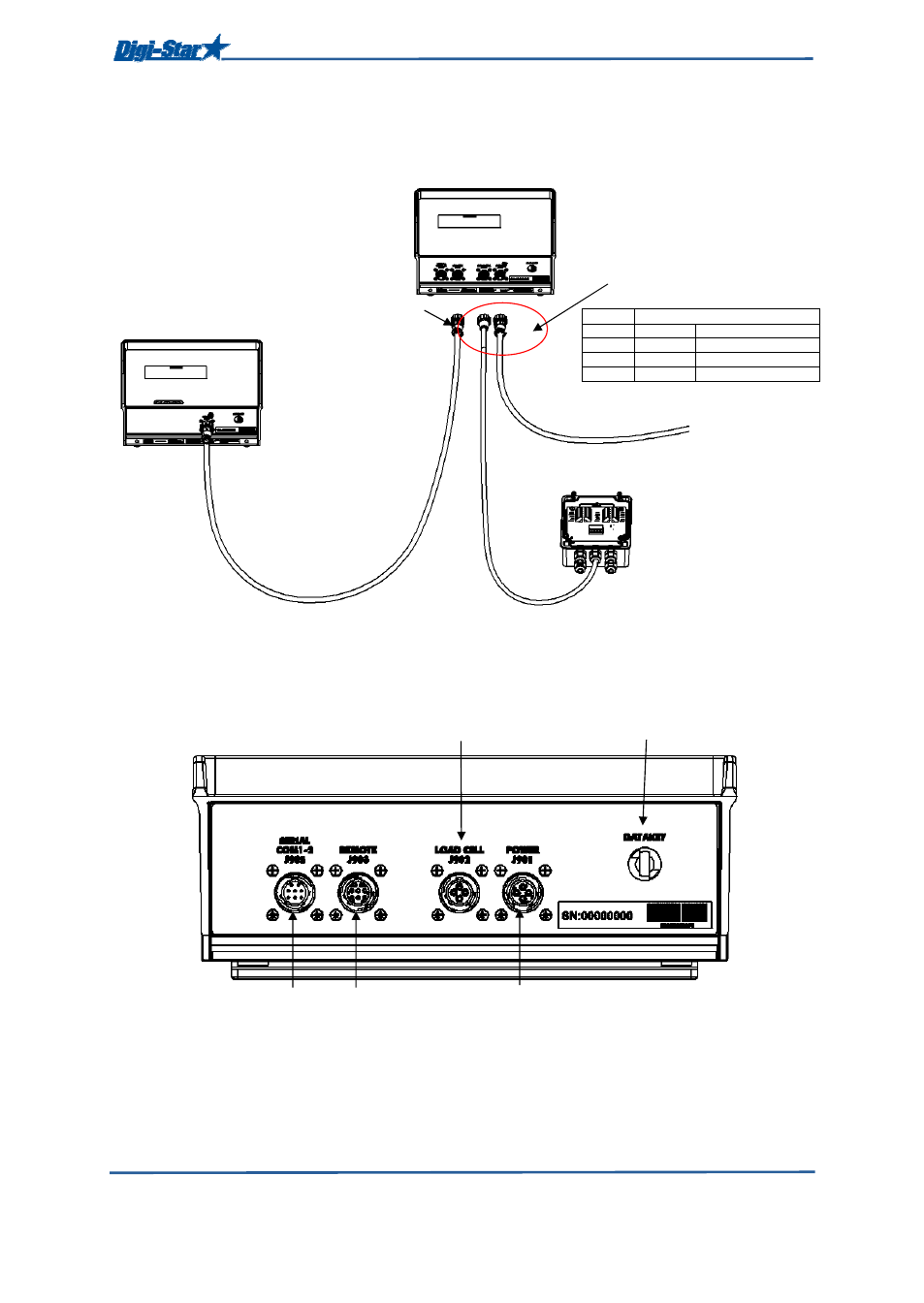

Рисунок
1 - Схема подключения индикатора системы взвешивания
Рисунок
2 - Разъемы на нижней панели
Удаленный
дисплей
(дополнительный)
См. рис 4: Подключение
соединительного блока
Кабель
питания
См
. рис 1
Индикатор
Разъем
для
цифрового
входа
/выхода
(дополнительно)
Разъем
для
удаленного
дисплея
(дополнительно)
Разъем
кабеля
питания
Разъем
для
соединительного
блока
Разъем
USB
Контакт
к 12 В пост. тока**
1
Красный
+ 12 В
постоянного
тока
2
Черный
Заземление
, корпус
3
Оранжевый
Релейный
выход
4
Синий
Удаленный
вход
** Цвета проводов в данной таблице применимы
только
к стандартным кабелям Digi-Star.
