Инструкция по эксплуатации COWON AF2
Страница 10
Номер
Название
Функции
Объектив камеры
Служит для записи происходящего перед транспортным средством.
Светодиодный индикатор состояния
Отражает рабочее состояние устройства.
Разъем для зарядного устройства
Служит для подключения зарядного устройства и кабеля прямого подключения
Разъем для камеры заднего вида
Для подключения камеры заднего вида.
1)
Разъем GPS
Подключение внешнего приемника GPS.
Винт
Надежное крепление регистратора к держателю.
Держатель
Крепление регистратора к автомобилю.
Кнопка записи
Нажатие без удержания — начало записи и сохранение ее в виде файла
события. Нажатие с удержанием — безопасное извлечение карты памяти.
Защитная крышка
Защищает вставленную в слот карту памяти.
ЖК-экран
Отображение записываемого видео или меню, с помощью которого
пользователи могут управлять регистратором.
1
2
3
4
5
6
7
8
9
10
CONTENTS
ver.
1.1 K
COWON AF2
Auto
Capsule
Lock
Adapter
1
2
GPS
REAR
CAM
7
3
4
1`
2
A
B
1
2
3
4
5
6
7
8
9
10

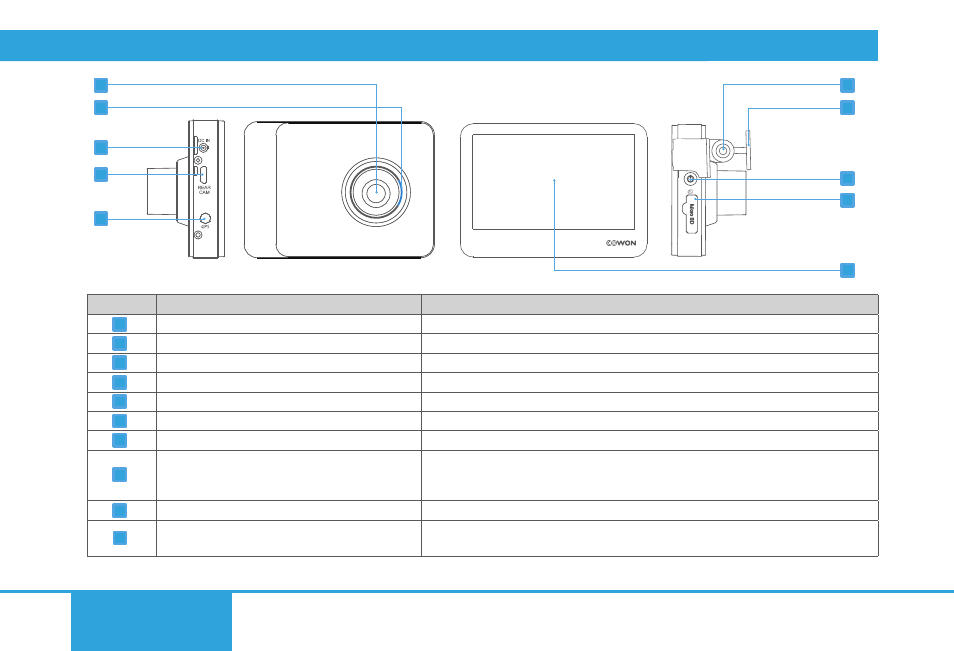

Камера переднего вида (модель AF2)
