Инструкция по эксплуатации Basler Electric AVC63-4
Страница 5

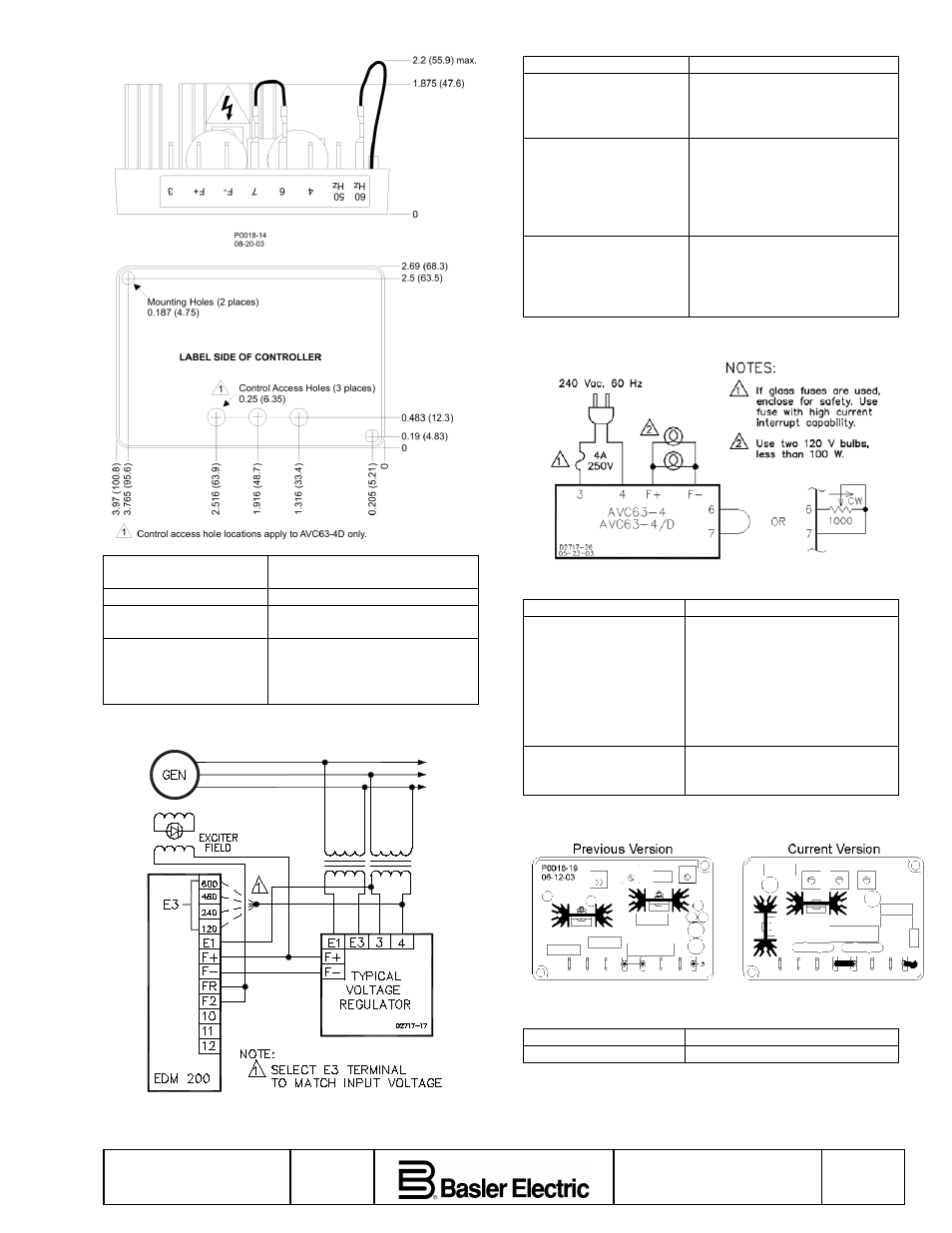

Рис. 7. Габаритные размеры и размеры для сверления
Mounting Holes
(2 places)
Крепежные отверстия
(2
позиции)
Label side of Controller
Сторона этикетки регулятора
Control Access Holes
(3 places)
Отверстия для доступа
к регуляторам (3 позиции)
Control access hole
locations apply to
AVC63-4D only.
Расположение отверстий
для доступа к регуляторам
относится только
к регулятору AVC63-4D.
Рис. 8. Типовое подключение, номинальное
напряжение 208/240 В
NOTES:
ПРИМЕЧАНИЯ:
For 50 Hz operation,
move Corner
Frequency Jumper to
50 Hz terminal.
При работе с частотой 50 Гц,
подключите перемычку для
переключения сопрягаемой
частоты к клемме 50 Гц.
For remote voltage
adjust rheostat, use
100D ohm, ½ watt
rehoustat for 10%
adjust.
В качестве удаленного
реостата регулирования
напряжения используйте
реостат 1000 Ом,
мощностью 0,5 Вт для
настройки в пределах 10%.
Use fast-blow fuses
with high-current
interrupt capability.
Используйте
быстродействующие
плавкие предохранители
с возможностью прерывания
высоких токов.
Рис. 9. Схема для проверки работы
NOTES:
ПРИМЕЧАНИЯ:
If glass fuses are used,
enclose for safety, Use
fuse with high current
Interrupt capability.
При использовании
стеклянных плавких
предохранителей, закрытых
для обеспечения
безопасности, используйте
предохранители
с возможностью прерывания
высоких токов.
Use two 120 V bulbs,
less than 100 W.
Используйте две лампы
120
В, мощностью менее
100
Вт.
Рис. 10. Расположение радиаторов в различных
исполнениях регуляторов
Previous version
Предыдущее исполнение
Current version
Текущее исполнение
Публикация
9166800890
Редакция
A1
Первая публикация: 09/03
Исправлено: 04/15
