22
НАСТРОЙКИ
Угол атаки задней тележки
Чтобы установить правильный угол атаки задней
гусеничной тележки, нужно сделать так:
Квадроциклы с жесткой или с рычажной подвеской
• Ослабить гайку (поз.1) упорной пружины
выравнивающей штанги (см. Рис. 8).
• Отогнать гайку (поз.2) на расстояние около 10 мм от
муфты, как показано на Рис. 8.
• Подогнать гайку (поз.1) к пружине, после чего сжать
пружину вращением этой гайки на полтора
оборота.

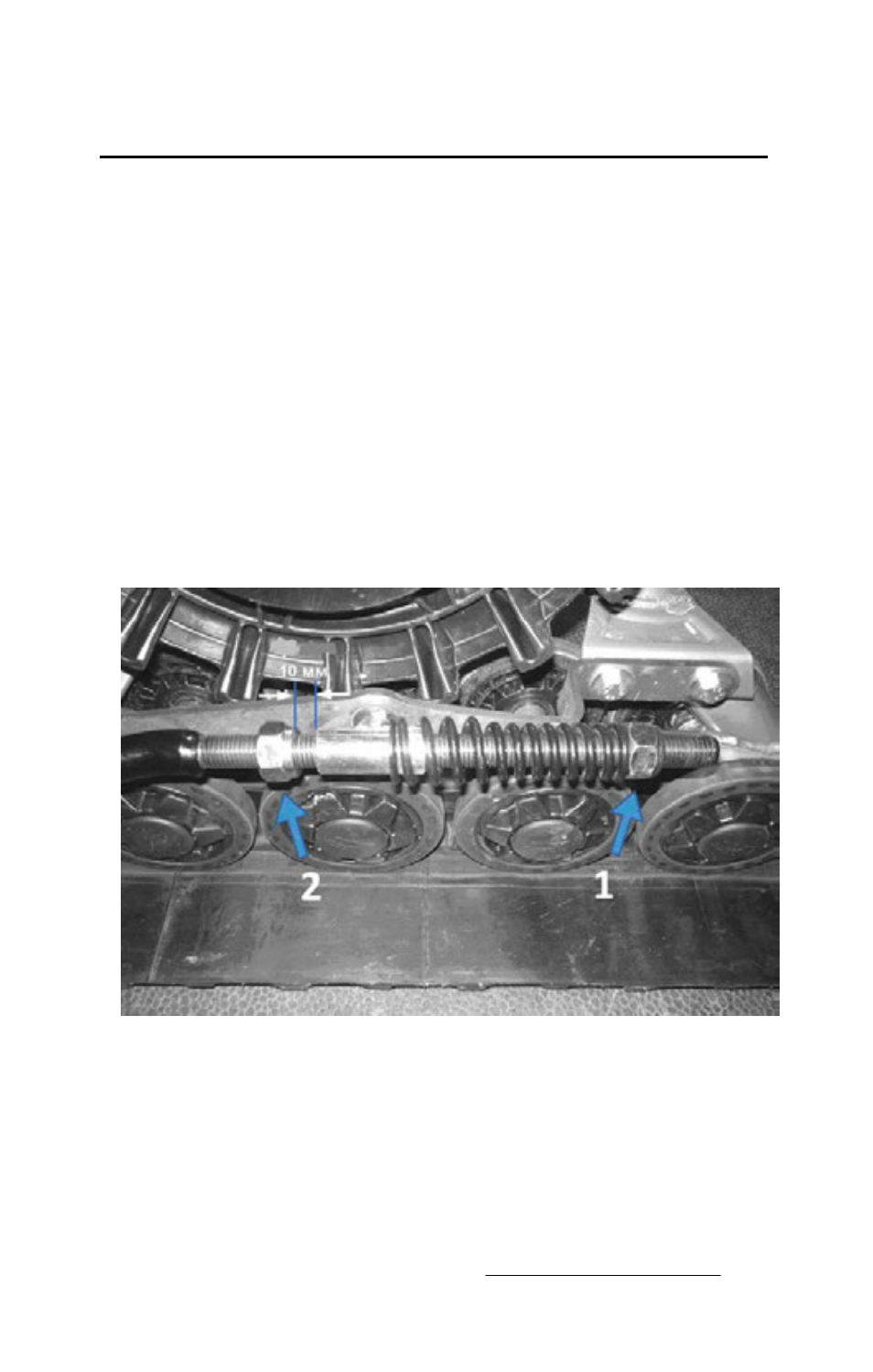

Рис. 8
НА ЗАМЕТКУ: После завершения настройки угла атаки задних
гусеничных тележек, нужно проверить его ещё раз после
завершения всех прочих настроек.
