Инструкция по эксплуатации SKINZ PROTECTIVE GEAR YFP650
Страница 2

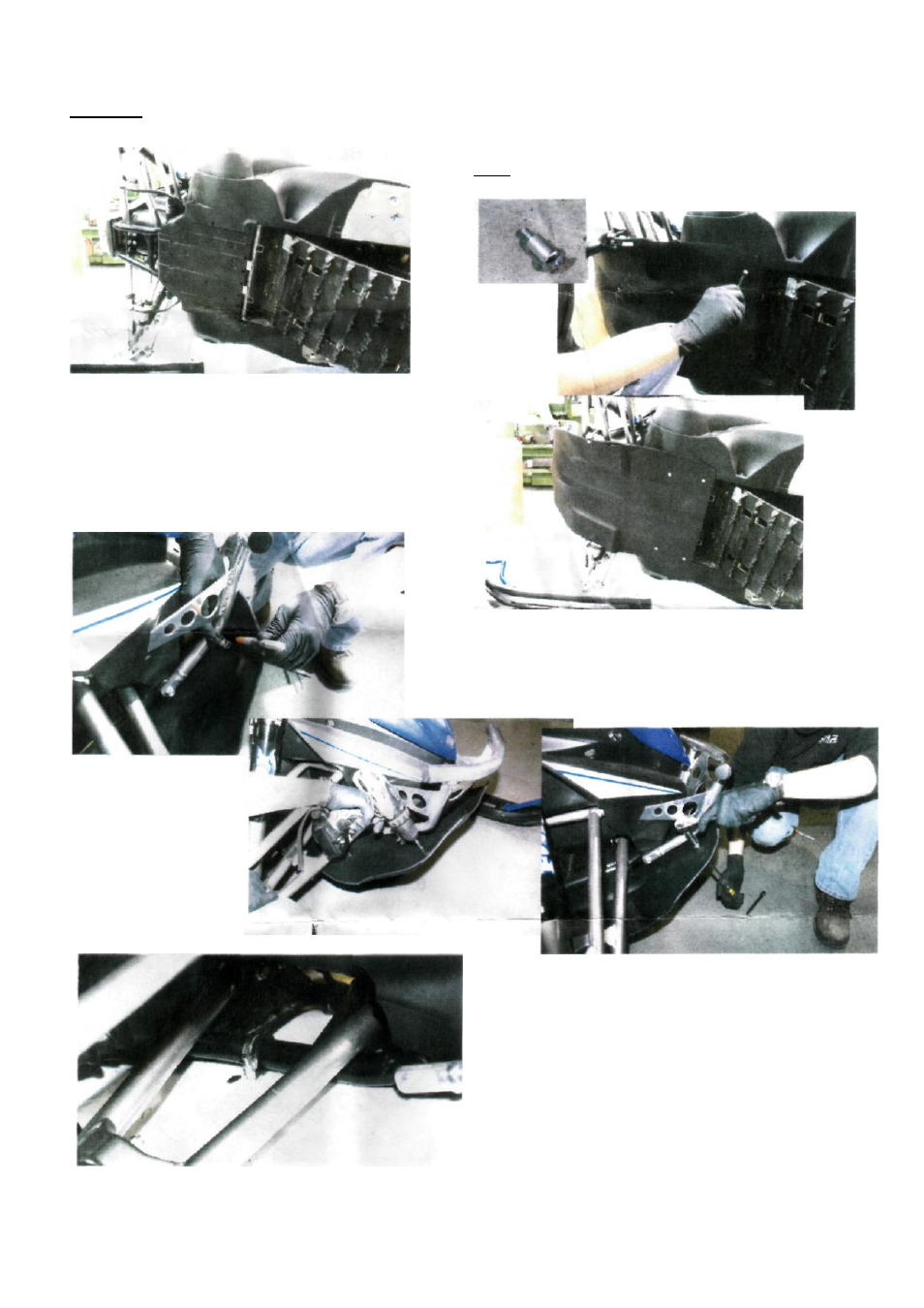

7. Переустановить панель, после чего болты и
пластиковые
заглушки
в
боковые
панели.
Внимание: в центральную панель ставить только
переднюю пластиковую заглушку.
8. Поставить защиту днища на место и совместить
верхнее отверстие (см. фото) с длинным отжимным
болтом М6. Наживив первый болт, совместить три
остальных отверстия и аккуратно наживить в них
болты. Наживив все болты, затянуть их до упора.
Совет: нанести резьбовый герметик.
9. Установив 4 главных болта, прижать переднюю
часть защиты днища к месту, и разметить
отверстия под комплектную ленточную стяжку.
Отверстия в передней части сверлить не нужно, т.к.
это зависит от формы переднего бампера данного
снегохода. Наша Защита днища подходит к любым
бамперам.
11. Установить хомут ленточной стяжки, как на фото,
на трубу рамы и отметить отверстие. Высверлить
отверстие и установить отжимной болт сквозь
панель защиты днища с алюминиевой проставкой,
как на фото. Поставить шайбу под капроновую гайку,
после чего затянуть гайку.
(Внимание: Если защиту днища ставить на
машину 209 года и младше, указания по
установке – на следующей странице).
10. Разметив, высверлить отверстия Ø6 мм и
завести короткие отжимные болты, как на фото.
Плотно затянуть.
