Faria Marine Instruments Индикатор рулевой машинки - Инструкция

Указания к монтажу
индикатора рулевой машинки
Предупреждение: На время установки отключить
аккумулятор. Все стяжные гайки подтянуть пальцами
(усилия 0,65 Н·м будет достаточно·). Излишнее усилие
крепления может повредить прибор, что не
покрывается гарантией.
1. Индикатор производства «Faria ® Marine Instruments»
предназначен для работы только с рулевыми машинками
«90530» (одинарная) или «90531» (двойная), которые
продаются отдельно.
2. Следует использовать прямые изолированные провода
диаметром не менее 1.02 мм, пригодные для установки на
судах. Для подключения всех проводов к индикаторной
головке рекомендуется применять плоские кольцевые
контакты, за исключением лампы, подключаться к кото-
рой следует 5-мм пластинчатыми контактами типа «ма-
ма».
3. Вырезать в приборной доске отверстие Ø53 мм и укре-
пить индикатор в нем с помощью комплектных хомутов.
4. Соединить провод с резьбовой шпилькой на инди-
каторе, помеченной «S» (signal - сигнал) и укрепить
гайкой под шайбу. Другой конец провода укрепить на
резьбовой шпильке, помеченной «G», на рулевой ма-
шинке; укрепить гайкой под шайбу.
5. Соединить провод с резьбовой шпилькой на инди-
каторе, помеченной «GND» (ground - заземление) и
укрепить гайкой под шайбу. Другой конец провода со-
единить с судовым электрическим заземлением, по воз-
можности поближе к приборной панели.
6. Соединить провод с резьбовой шпилькой на инди-
каторе, помеченной «I» (ignition - зажигание) и укре-
пить гайкой под шайбу. Другой конец провода к цепи
12В постоянного тока, которую включает поворот
ключа зажигания .
7. Подключить комплектный пластинчатый разъем к
соответствующему поворотному контакту патрона
лампы и к плюсу бортовой осветительной электро-
цепи. Для освещения отдельного заземления не тре-
буется. Вновь подключить аккумулятор.
Замечание: Чтобы заменить лампочку подсветки,
повернуть черный патрон лампы на 1/8 оборота про-
тив часовой стрелки, чтобы лампочка выскочила.
Лампочку извлечь. Используется здесь приборная
лампа типа «GE №161».
IS0072C ECR2951 10/2002

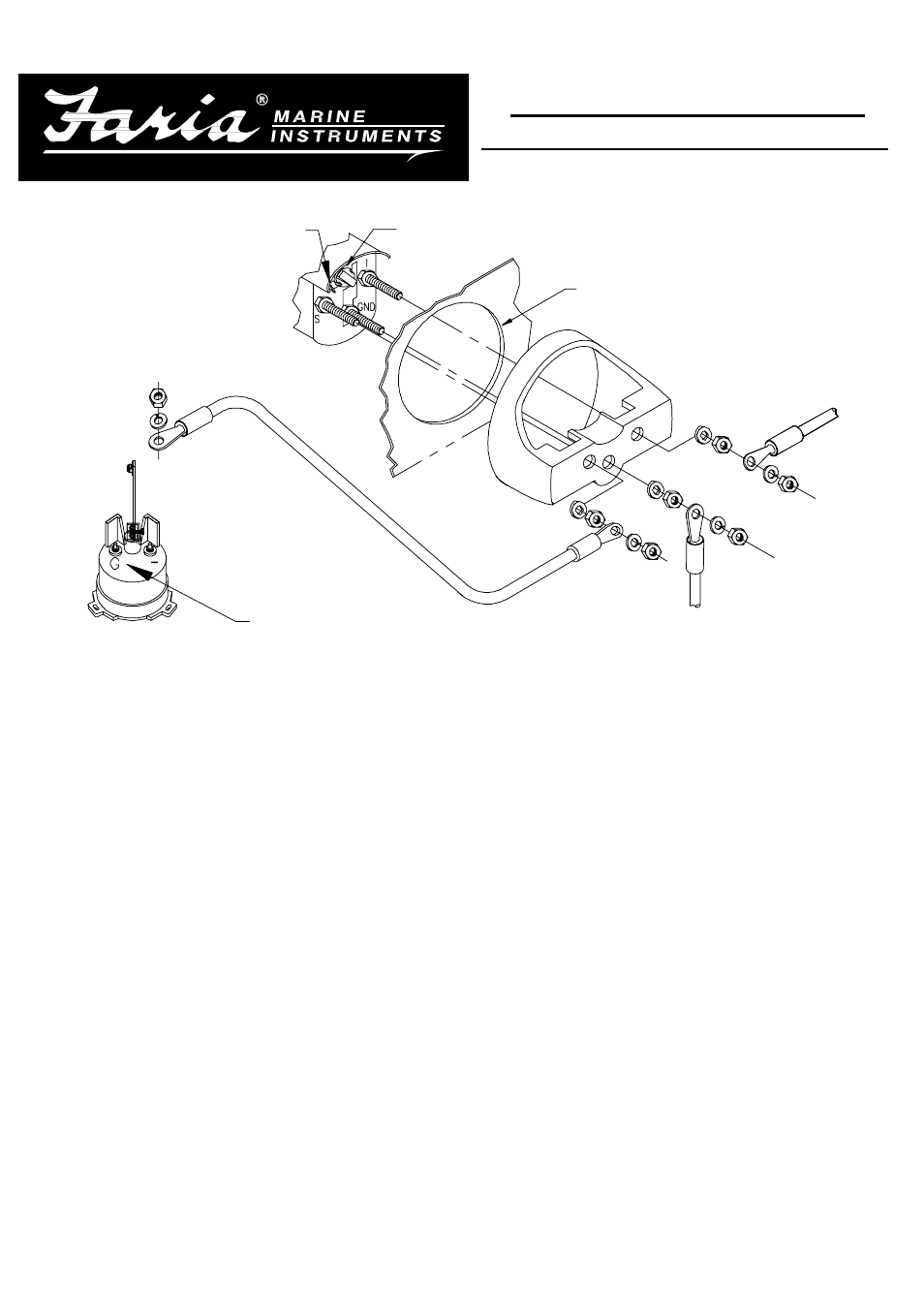

Пластинчатый контакт (+)
от цепи питания лампы
Патрон лампы
Ø53 мм
Заземление
Разъем «G»
К разъему «G»
на рулевой машинке
Кабель данных к
рулевой машинке
К разъему ключа
зажигания
