Руководство к монтажу
часомера
(счетчика моточасов)
ПРЕДУПРЕЖДЕНИЕ: На время установки
отключить аккумулятор. Все стяжные гайки
подтянуть пальцами (усилия 0,65 Н·м будет дос-
таточно·). Излишнее усилие крепления может
повредить прибор, что не покрывается гаранти-
ей.
1. Следует использовать только прямые изоли-
рованные провода диаметром не менее 1,00 мм,
пригодные для установки на судах. Рекоменду-
ется для быстрого подключения часомера ис-
пользовать изолированные 5-мм пластинчатые
контакты.

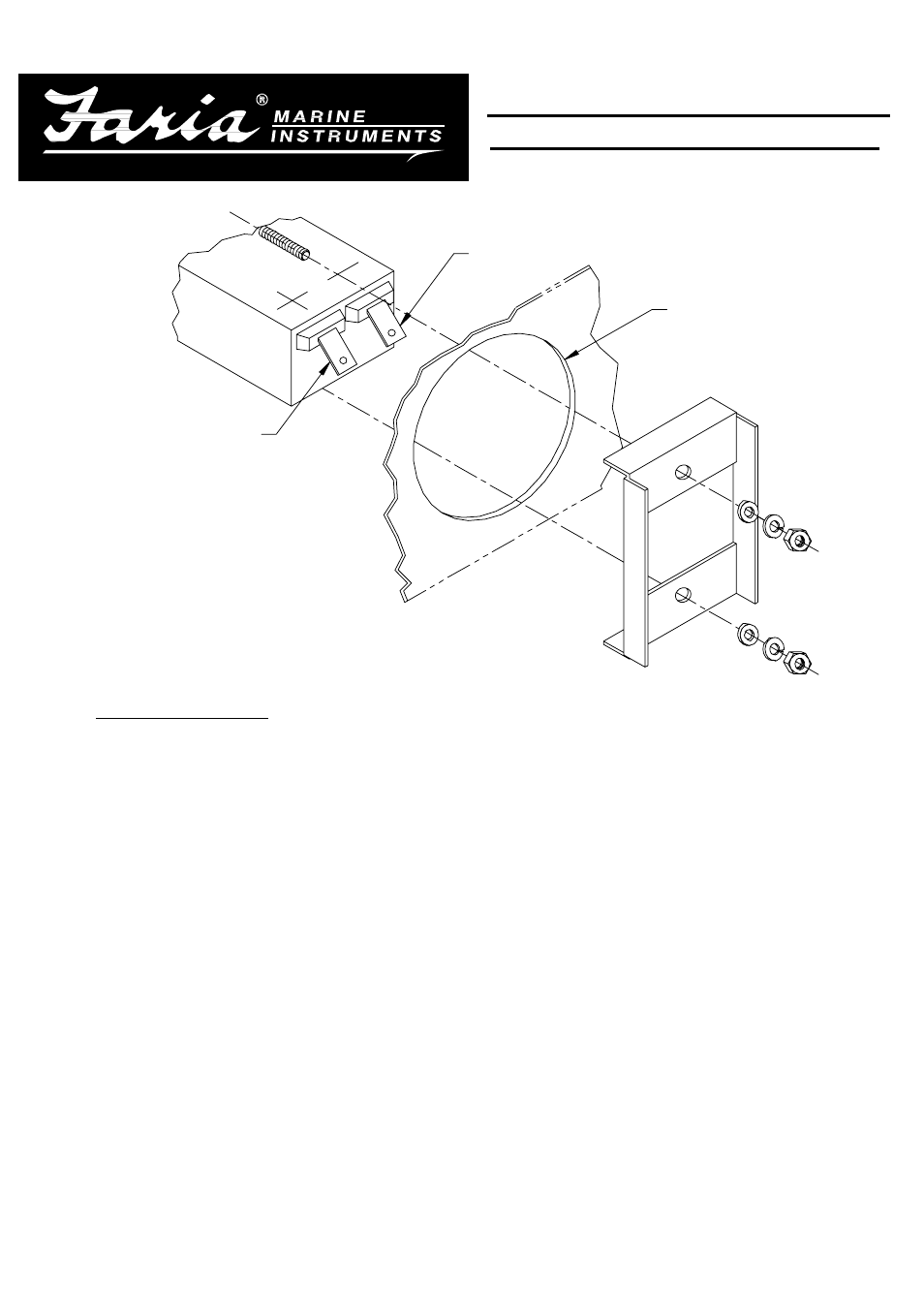

2. Вырезать отверстие Ø53мм в приборной доске
и укрепить прибор в отверстии с помощью ком-
плектных хомутов.
3. Подключить провод к положительному ( + )
пластинчатому контакту часомера. Другой ко-
нец повода подсоединить к цепи постоянного
тока 12В, которая включается ключом зажига-
ния.
4. Подключить провод к отрицательному ( - )
пластинчатому контакту часомера. Другой ко-
нец повода подсоединить к судовому электри-
ческому заземлению, по возможности ближе к
приборной панели.
5. Подключить аккумулятор.
ЗАМЕЧАНИЕ: Часомер работает только в
положении ключа зажигания «ON». Потреб-
ляет часомер очень мало тока, и работает от
постоянного тока 8…32 В.
IS0011C ECR2591 10/2002
Заземление (-)
Ø53 мм
Контакт (+)
от ключа зажигания
