Инструкция по эксплуатации Humminbird PiranhaMAX 230e Portable
Страница 3
3
Комплект должен включать
Один датчик-сенсор RSS-Channel A/В оранжевого цвета
Один датчик xpt-9-20-t
Подставку и дисплей PiranhaMAX 230e
Портативный кейс
Комплект креплений
Инструкции
Сборка переносной модели PiranhaMAX 230e
Нижеприведенная инструкция показывает шаг за шагом как собрать переносную модель
PiranhaMAX 230e в следующем порядке:
1.
Подсоединить контрольную панель
2.
Установить батарейки

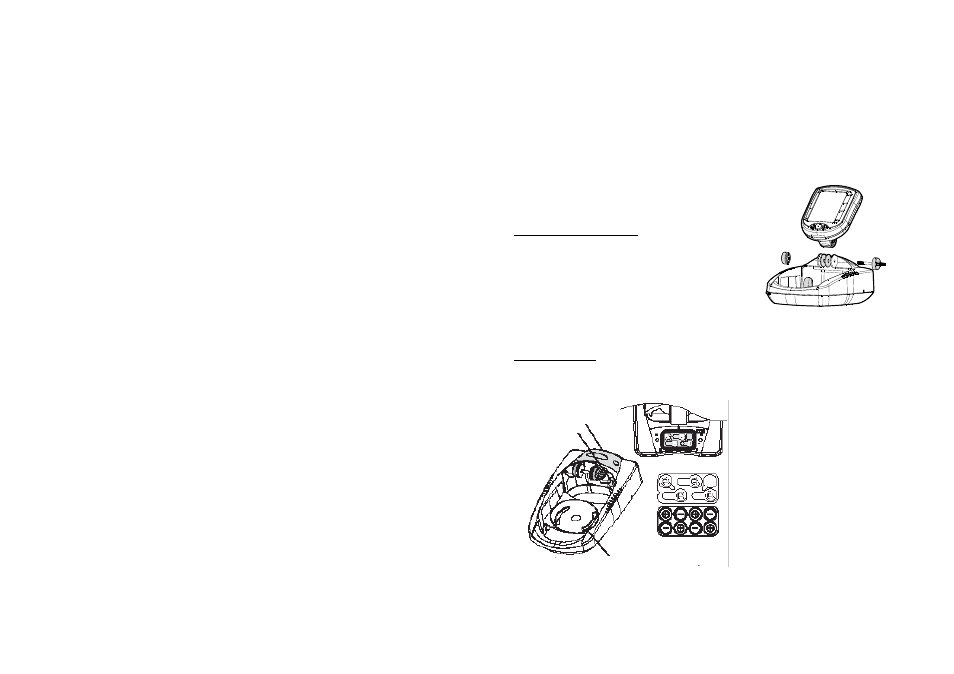

Установка контрольной панели
1.
Достаньте из крепежного комплекта винт и
винтовую головку для крепления монитора, а также
резиновые прокладки.
2.
положите прокладки между креплением монитора
и «ушками» базы. Убедитесь, что экран направлен в сторону
базы, куда его укладывают, а не в сторону места на базе, куда
нужно будет установить батарейки.
3.
Протяните крепежный винт сбоку через маленькое отверстие и установите на этом винте
винтовую головку, завинтив ее на 2-3 оборота, не больше. Эта головка имеет две направляющих,
которые должны войти в отверстия и удерживать контрольную панель PiranhaMAX 230e .
Убедитесь, что направляющие вошли в отверстие, а затем затяните головку.
Установка батареек
1. С помощью отвертки отвинтите два винта, расположенные по сторонам крышки,
закрывающей кейс для батареек.
2. Вставьте 8 батареек типа АА (в комплект не входят) как показано на диаграмме внутри.
Замечание: Мы рекомендуем использовать
только высококачественные 1,5 вольтные
алканайтовые батарейки.
3. Перед тем, как завинтить
крышку назад, убедитесь, что
силиконовая прокладка на месте. Она
должна быть прямо над пластиком и
полностью в предназначенной для нее
выемке. Убедитесь, что она не
запачкана.
4. Закрепите крышку назад с
помощью отвертки. Немного
закрутите один винт, а затем другой.
Теперь закрутите винты полностью.
Это надо делать только вручную, не
используйте электрические отвертки.
Наконец, подсоедините кабель
питания к прибору.
5. При нормальном использовании
ожидается, что батареек хватить до 50 часов работы с включенной подсветкой и до 120 часов
при выключенной подсветке.
Не храните сенсор в этой области
Блок хранения
батарей
Клипса кабеля
питания
