Инструкция по эксплуатации Humminbird 100 Серия
Страница 8
ID Структ уры (Structure ID
®
) В этом режиме слабые сигналы
отображаются более светлыми точками (голубыми), а сильные
сигналы – более тѐмными (красн ым цветом). Позволяет
отчѐтливо видеть на экране сильные сигналы.

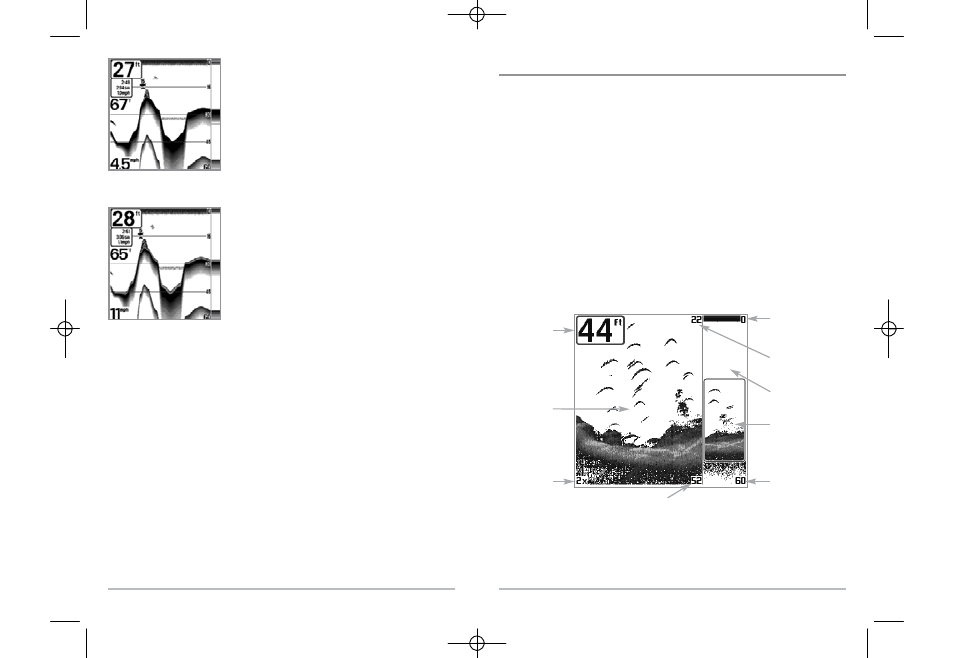

Вид окна сонара с увеличением (Sonar Zoom View)
Этот режим увеличивает возможность экрана различать сигналы от объектов, расположенных
очень близко друг к другу, например, если рыба стоит близко ко дну или какой-либо
придонной структуре. В режиме увеличения экран дисплея разделяется, чтобы показать
стандартную картинку справа, а увеличенное изображение – слева.
По мере изменения глубины, увеличенное изображение автоматически обновляется, чтобы
продолжать показывать изображение дна. Квадрат предварительного увеличения показывает,
где увеличиваемая зона находится по отношения к общей картинке. В нижнем левом углу
указан уровень увеличения. Его можно изменять в зависимости от условий (см. Меню X-Press:
Кратность увеличения). Цифры верхнего и нижнего уровня увеличения показывают
осматриваемую глубину (на картинке это – 22 и 52).
Слева вверху в цифровом виде отображается глубина дна. На экране увеличения нельзя
вывести в цифровом виде остальные данные: температуру воды, напряж ение питания и т.п.
Белая линия (WhiteLine
®
) – подсвечивает самые сильные
сигналы белым цветом, выделяя их. Позволяет отчѐтливо
видеть на экране линию дна.
9
10
Глубина
Вид окна сонара
Верхний диапазон
глубины
Верхняя отметка
глубины увеличенной
части
Весь диапазон
Увеличенн
ая часть
Окно просмотра
участка увеличения
Нижний диапазон
глубины
Уровень
увеличения
Нижняя отметк а глубины
увеличенной части
