16
Важно:
В однолучевом режиме (частота 200 ИЛИ 83 кГц), все обнаруженные объекты в
толще воды будут показаны на экране в виде заштрихованных чёрных рыбок. В
двулучевом режиме объекты, обнаруженные лучом в 200 кГц, будут показаны в
виде заштрихованных чёрных рыбок, тогда как предметы в луче, частотой в 83
кГц будут отображены как контуры рыбок.

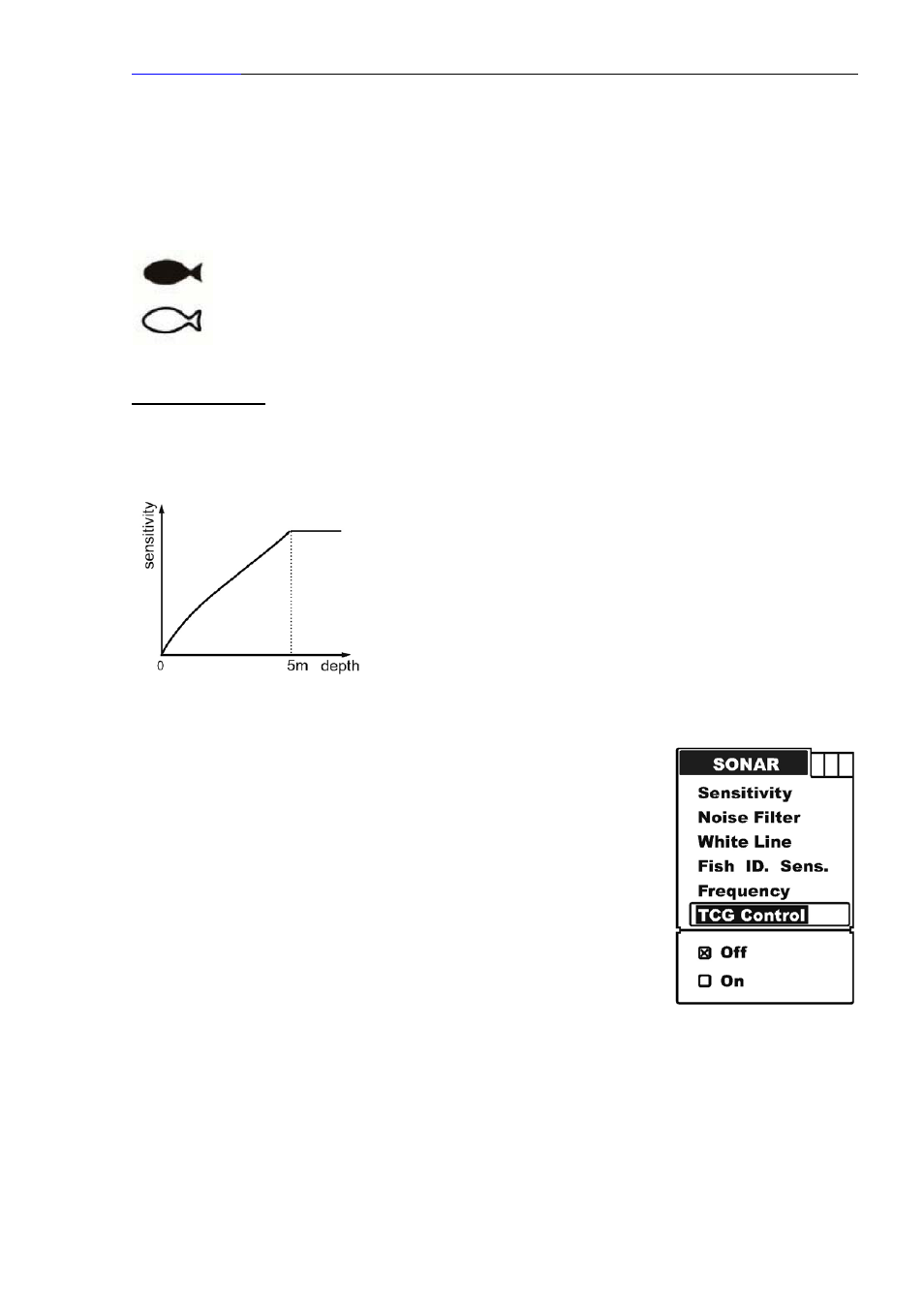

Заштрихованная чёрная рыбка (частота 200 кГц в двойном луче)
Контур рыбки (Частота 83 кГц в двойном луче)
TCG Контроль
Эта функция оптимизирует работу вашего эхолота при условиях высокого уровня
помех, обеспечивая мощный выходной сигнал прибора.
Чтобы ликвидировать поверхностные помехи и
обеспечить полноценную работу излучателя, эта
функция служит для автоматического изменения
чувствительности эхолота по мере изменения
глубины. На диаграмме видно как меняется настройка
чувствительности в зависимости от изменения
глубины.
Важно: На приведённой диаграмме видно, что функция
TCG позволяет контролировать сигнал эхолота на
глубине до 5 метров. Поэтому если вы собираетесь
использовать эхолот при высоком уровне помех на
глубине до 5 метров, воспользуйтесь этой функцией.
Важно: В воздушной среде поглощение сигнала гораздо
больше, чем в водной среде. Поэтому если вы
собираетесь
протестировать
чувствительность
аппарата на воздухе, выключите функцию TCG
контроль.
Чтобы настроить функцию «TCG контроль» (TCG Control):
a)
Нажмите кнопку MENU чтобы войти в раздел меню,
b)
Ещё раз нажмите кнопку MENU чтобы переключиться в пункт меню Эхолот
(Sonar),
