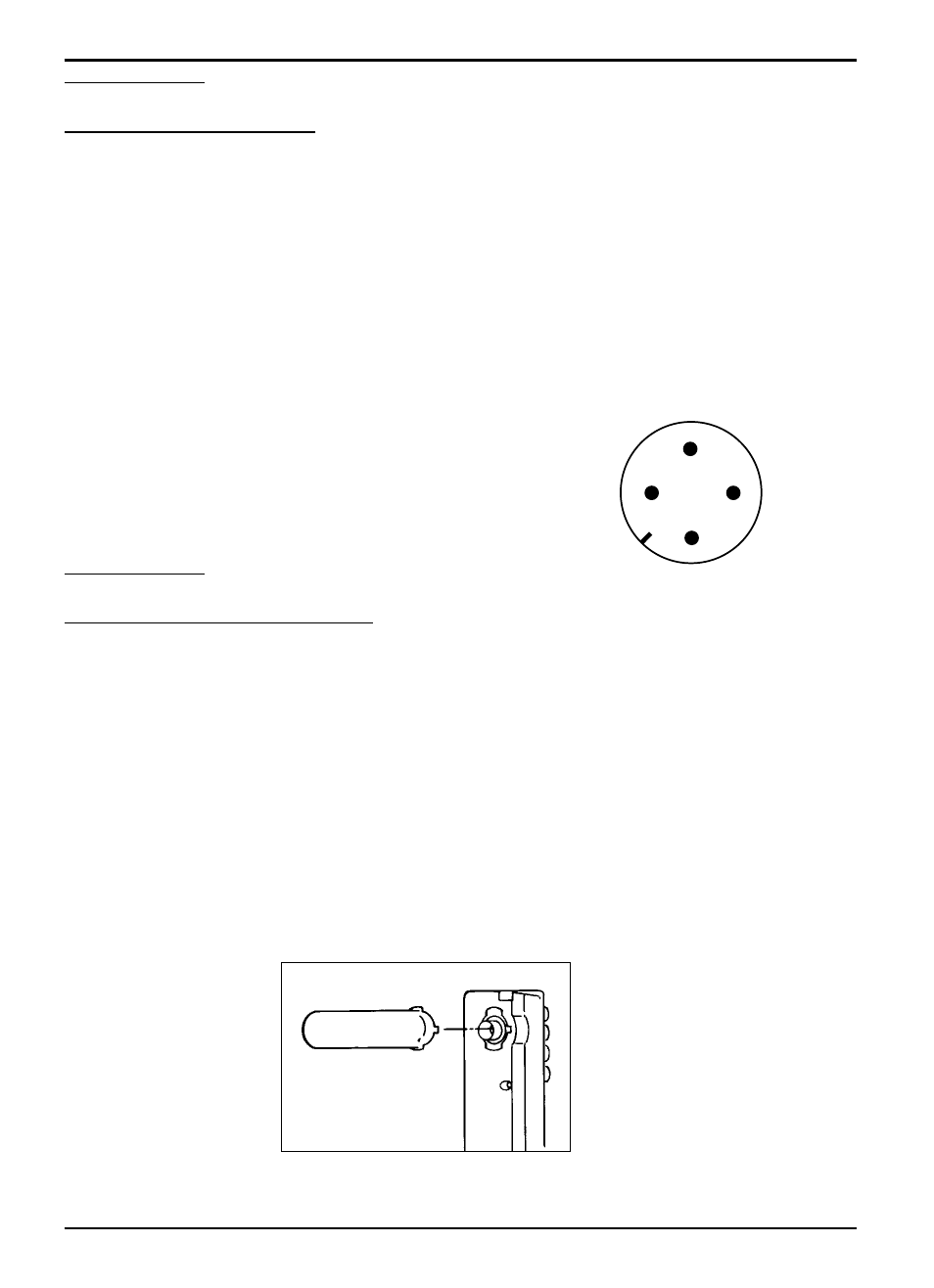

Приложение B
Спецификации и разъемы
Для подключения внешних устройств имеются 3 кабеля:
·
Кабель электропитания служит для подключения внешнего источника постоянного
тока и устройств ввода вывода данных
·
Адаптер прикуривателя служит для подключения кабеля электропитания к разъему
12 В автомобильного прикуривателя
·
Интерфейсный кабель служит для соединения двух устройств GPS производства
GARMIN
·
Кабель для соединения с PC служит для подключения к последовательному порту
компьютера (разъём 9 пиновый)
R
Вход данных
T
Выход данных
+
«плюс» источника питания постоянного тока
«корпус» электрической системы
Приложение C
Подключение внешней антенны
«Родную» антенну GPS II+ можно снять и подключить внешнюю антенну, что удобно в
некоторых случаях.
Чтобы снять «родную» антенну:
1.
Вращать антенну относительно корпуса приемника. Замечание: антенну следует снимать
или ставить только в показанном на рис. положении корпуса.
2.
Аккуратно извлечь антенну из корпуса
3.
Для установки внешней антенны подключите к конце антенного кабеля стандартный
антенный разъем BMC, заведите выступы муфты крепления антенны в пазы и поверните
на четверть оборота по часовой стрелке.
R
T
+
-
