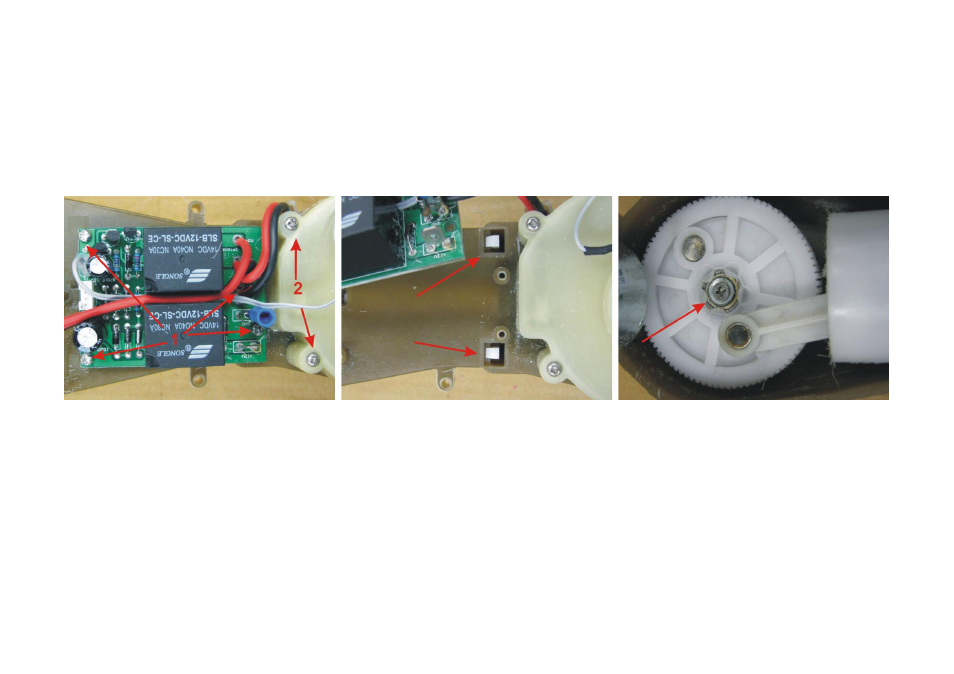

Чтобы снять цилиндр и поршень второй ступени: Откручиваем винты крепления платы насоса (Рис.11,
поз. 1), корпуса воздуховода (Рис. 11, поз.2),), поднимаем плату. С помощью плоской отвертки освобож-
даем защелки блока цилиндра находящиеся под ней (Рис. 12), откручиваем винт крепления шестеренки
(Рис. 13), отделяем от рамы насоса блок цилиндра и поршень с шатуном и шестеренкой.
Рис. 11 Рис. 12 Рис. 13
Для замены только блока цилиндра или только поршня с шестеренкой и шатуном, необходимо снять все
детали второй ступени в сборе (цилиндр, шатун, шестеренка). Установка производится так же, цилиндр в
сборе с поршнем.
Для проверки мотора второй ступени (все части ступени должны быть полностью собраны) отпаиваем от
него провода Рис.7. Обратите внимание, плюсовая клемма отмечена красной точкой на корпусе насоса,
если отметки нет, сделайте ее маркером. Вместо них подпаиваем приготовленные нами заранее провода,
