7

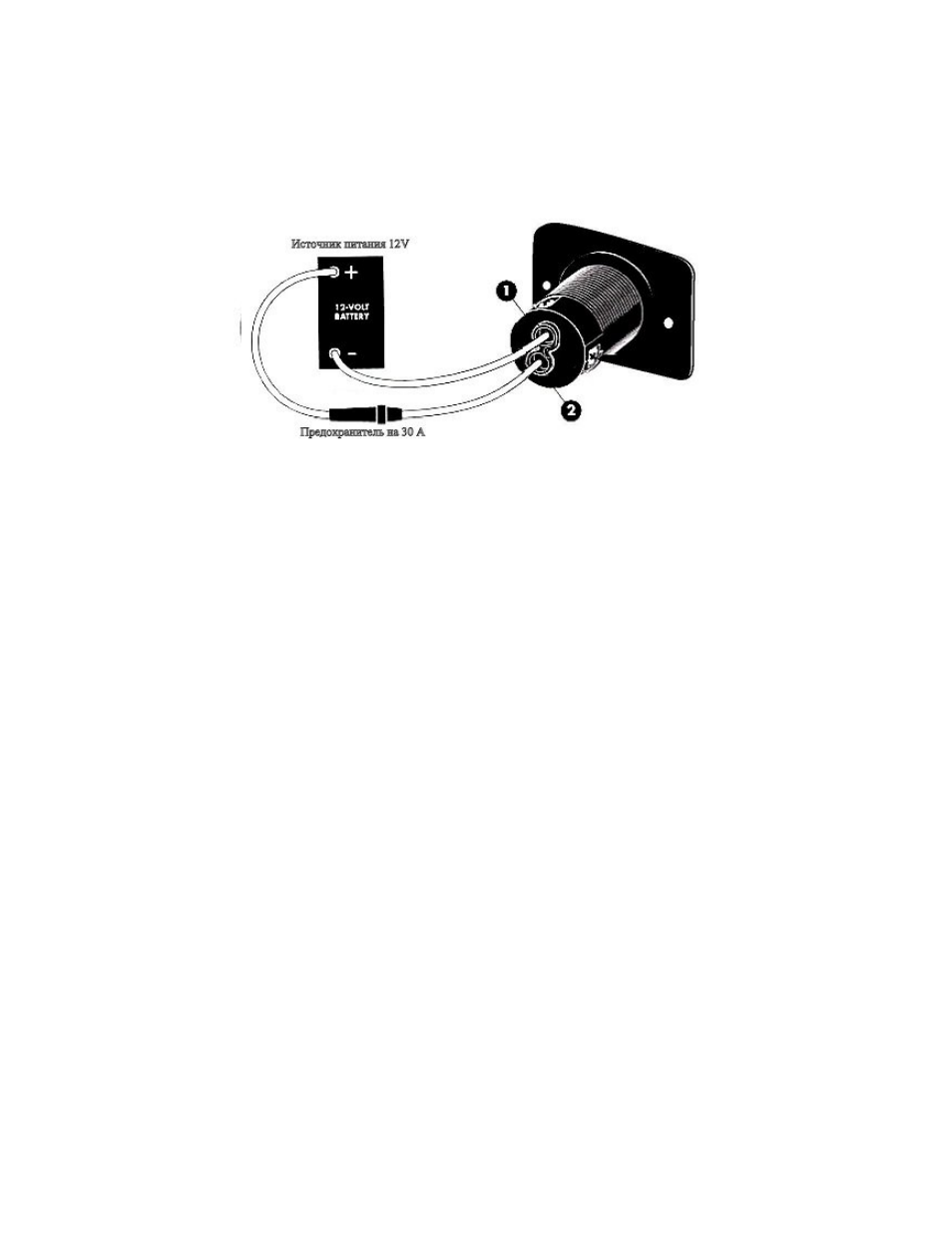

Установка и подключение штепсельного разъема
Очень важно соблюдать полярность подключения разъемов штепселя к
источнику электрического тока: контакты, обозначенные "1" и "2" на
штепселе следует подключить соответственно к разъемам "1" и "2"
источника тока.
1. Для установки штепселя нужно вырезать отверстие диаметром 30мм,
причем конструкция лодки этим отверстием не должна быть ослаблена.
Монтировать штепсельный разъем следует на вертикальной плоскости,
чтобы уменьшить количество воды, которое в него может попасть.
Штепсель можно также установить на поставляющийся в комплекте с
даунриггером Г-образный кронштейн.
2. С помощью шаблона (изобр. выше) разметить и вырезать отверстия.
3. Надеть резиновую штепсельную муфту на кабель. Зачистить от
изоляции концы проводов на 15 мм. Концы проводов лудить не следует.
4. Завести провода изнутри через отверстие диаметром 30 мм.
Подключить минусовый (-) провод к разъему "1", а плюсовый (+) провод –
через предохранитель к разъему "2" и затянуть на обоих разъемах винты.
Под зажимы разъемов не должна попасть изоляция, и оголенный провод
не должен быть виден снаружи разъемов. Затягивать слишком сильно не
стоит!
5. Установить штепсельный разъем. Сливное отверстие должно смотреть
вниз.
6. Натянуть резиновую штепсельную муфту на штепсель с тыльной
стороны.
Сетевой выключатель
Электрический
даунриггер «Scotty» оснащен автоматическим
выключателем для защиты мотора от перегрузки. Если снасть зацепит дно
или соберет значительное количество водорослей и если попытаться
нажать кнопку подъема, сетевой выключатель не даст мотору запуститься.
Следует подождать 5-10 секунд,
чтобы конденсатор выключателя разрядился, и попробовать выключить
мотор снова. Однако не следует поднимать мотором даунриггера тяжести
со дна: желательно перед подъемом снасти устранить причину
перегрузки.
