Смонтируйте прибор на панели.

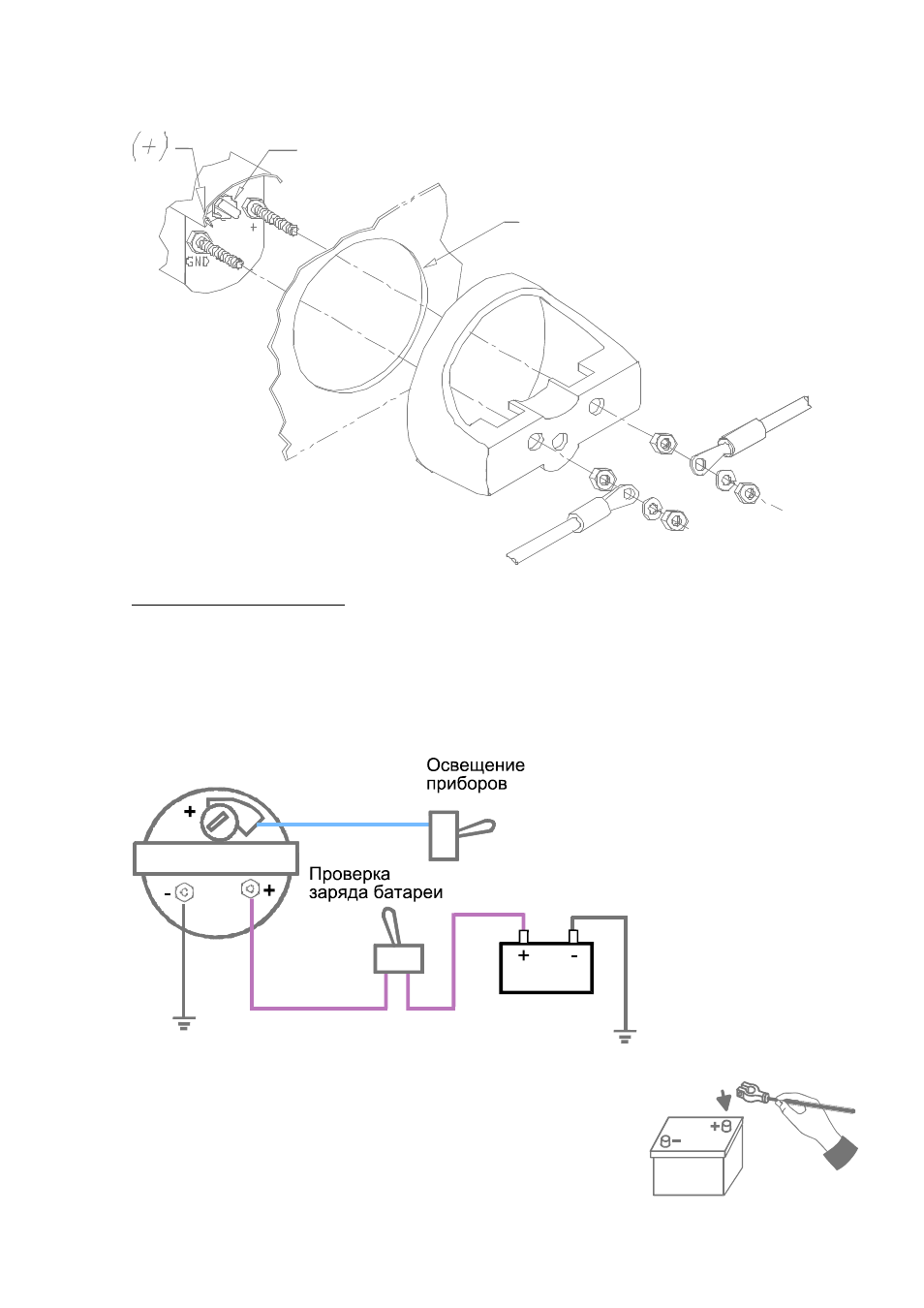

Схема включения прибора
Вывод с символом «+» подключаем к аккумуляторной батареи через кнопку или тумблер
(обозначен «Проверка заряда батареи») без фиксации положения ВКЛ. Это необходимо
для того, чтобы предотвратить разряд батареи при выключенном зажигании и не
допустить поломку прибора при работающем двигателе. Подсветку прибора, лучше всего
подключать через отдельный групповой тумблер подсветки. Этот вариант включения
позволит уменьшить нагрузку на генератор и увеличить срок службы лампочек подсветки.
После окончания работ подсоедините аккумуляторную
батарею.
Отверстие диаметром 53 мм
Лампочка подсветки
К клейме «+» батареи
К клейме «-« батареи
