Схема подключения – Инструкция по эксплуатации Pioneer DEH-P8000R
Страница 15
15
fg
1*
2*
4*
3*
5*
A
B
C
D

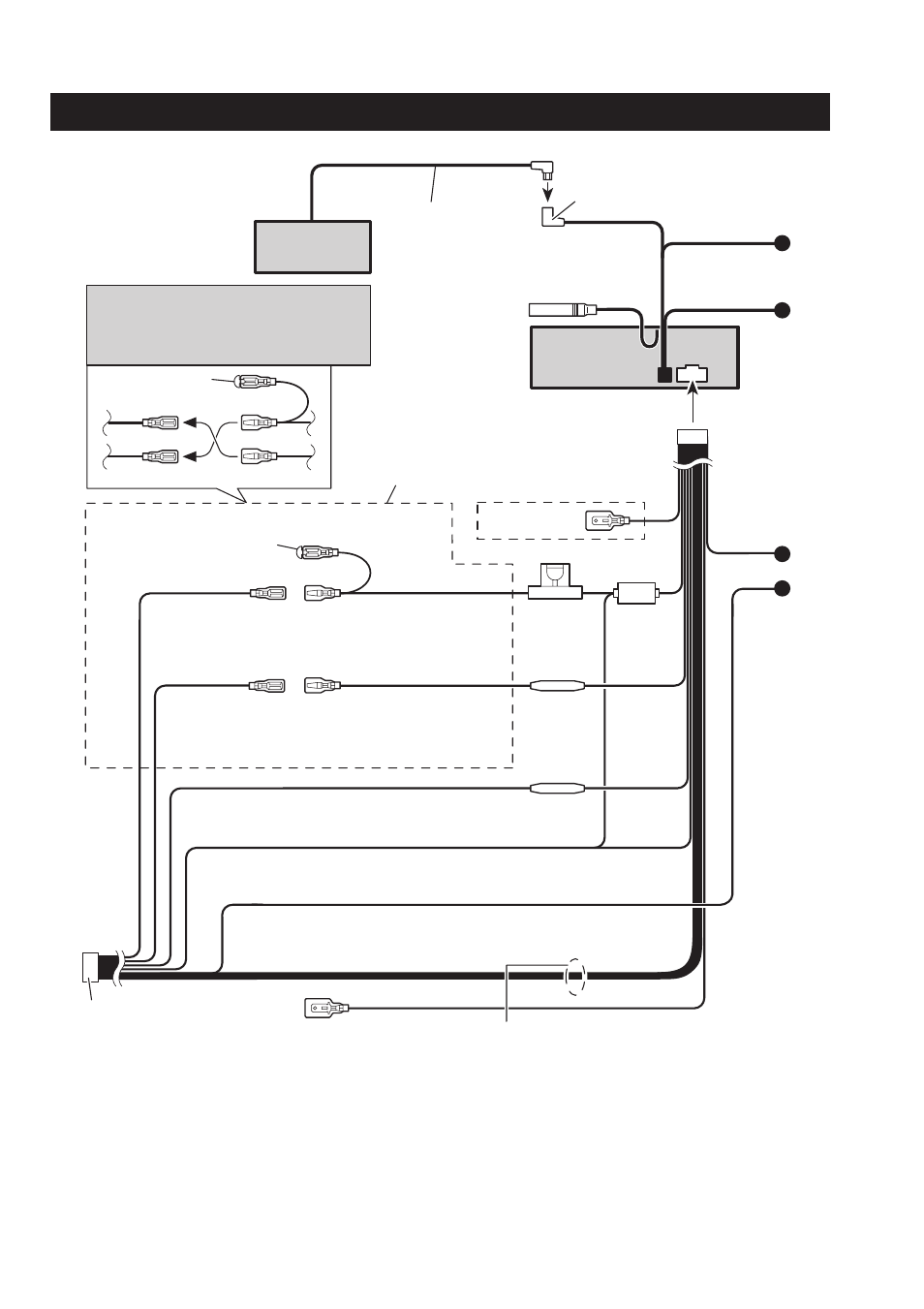

Схема подключения
Проигрыватель
Малти КД (прода-
ется отдельно)
Кабель IP-BUS
Вход IP-BUS
(синий)
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Гнездо
антенны
Это устройство
Подключите кон-
такты одного цве-
та друг к другу.
Колпак (1* )
Если этот разъем не ис-
пользуется, не удаляйте
колпак.
Желтый (3*)
Резерв (или Дополни-
тельно)
Желтый (2*)
К разъему, на который питание пода-
ется постоянно, независимо от поло-
жения ключа зажигания.
Отсек для
предохра-
нителя
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, управ-
ляемому ключом зажигания (12 В
постоянного напряжения) вклю-
чение/выключение.
Оранжевый
К разъему переключателя подсветки
Черный (земля)
К металлическому кузову автомобиля.
Синий/белый
К разъему управления автономной антенны. (Максимум 300 мА
12 В постоянного напряжения.)
Разъем ISO
Примечание:
В некоторых автомобилях
разъем ISO может быть раз-
делен надвое. В этом случае
подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым
телефоном, подключите его к
контакту Audio Mute (приглу-
шение звука) на сотовом теле-
фоне. Если Вы этого не сде-
лаете, не подключайте кон-
такт Audio Mute.
Контакты громкоговорителей
Белый: Передний левый 3
Белый/черный: Передний левый #
Серый: Передний правый 3
Серый/черный: Передний правый #
Зеленый: Задний левый 3
Зеленый/Черный: Задний левый #
Фиолетовый: Задний правый 3
Фиолетовый/черный: Задний правый #
Обратитесь к разделу
Установка Сигнали-
зации RFP.
Сопро-
тивление
предохра-
нителя
Сопротивление
предохранителя
Белый/желтый
