LADA DV-5200DX

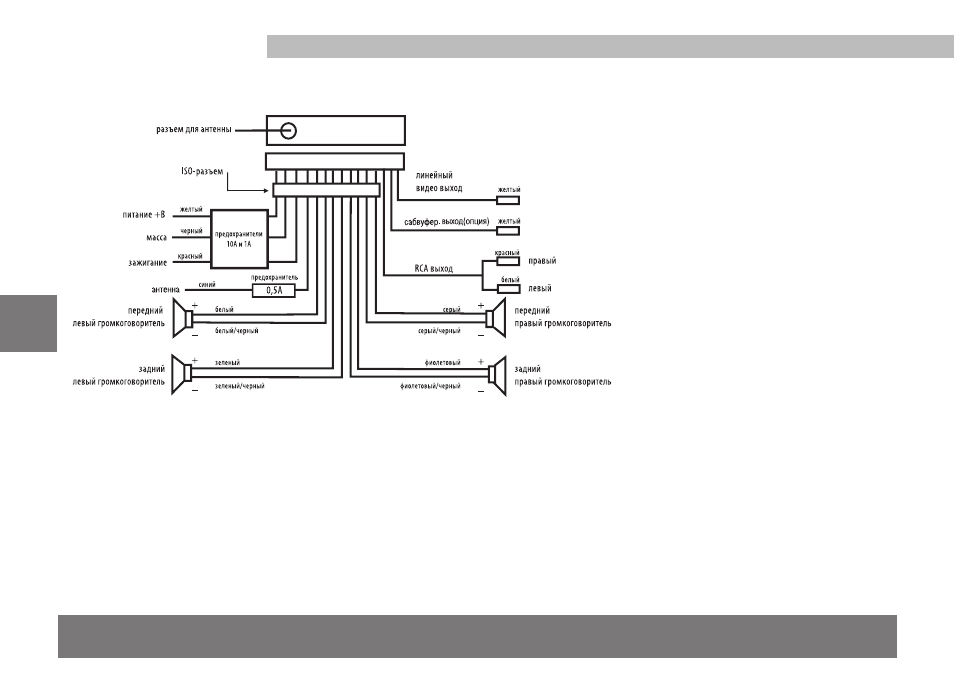

ПОДСОЕДИНЕНИЯ
1. Разъем для антенны
2. ISO-разъем
3. Питание +В (Желтый)
4. Масса
(Черный)
5. Зажигание
(Красный)
6. Предохранитель 0,5 А (Синий)
7. Передний левый громкоговоритель
(Белый, Белый/Черный)
8. Задний громкоговоритель (Зеленый,
Зеленый/Черный)
9. Задний (Фиолетовый, Фиолетовый/
Черный)
10. Передний правый громкоговоритель
(Серый, Серый/Черный)
11. RCA выход (Красный правый, Белый
левый)
12. Линейный выход для громкоговори-
теля нижних частот (Желтый)
13. Линейный видео выход (жёлтый)
Примечание:
Сопротивление динамиков должно быть
4 Ом.
10
